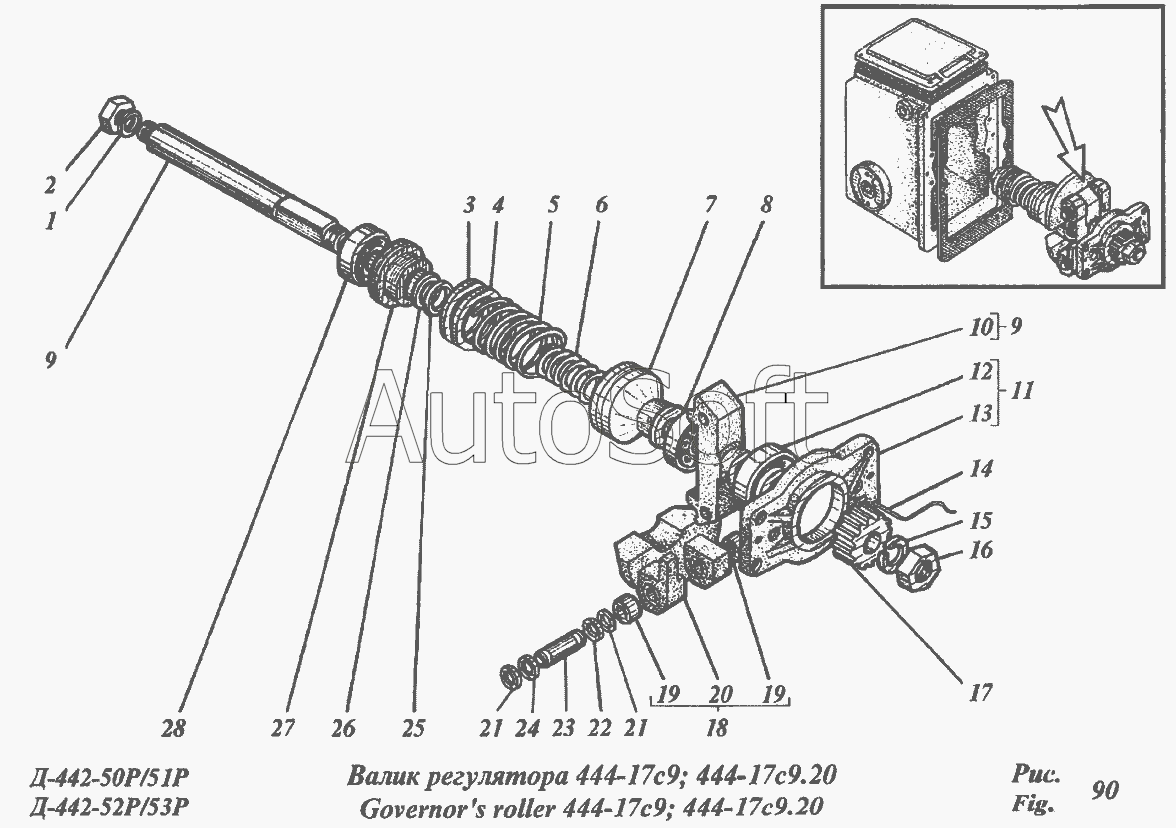

Каталог запасных частей к технике: РСМ CK-5М-1 «Нива» (2002). Валик регулятора 444-17с9, 444-17с9.20
/345.gif)
1
1
2
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
15
16
16
17
18
19
19
20
21
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***3 | Гайка | |
| 1 | М***9 | Гайка | |
| 2 | 8***2 | Шайба | |
| 2 | 8***5 | Шайба | |
| 3 | 1***А | Прокладка регулировочная | |
| 4 | 1***1 | Прокладка | |
| 5 | 1***А | Пружина регулятора наружная | |
| 6 | 1***А | Пружина регулятора внутренняя | |
| 7 | 1***А | Муфта регулятора | |
| 8 | 8***2 | Подшипник | |
| 9 | 4***3 | Валик регулятора с крестовиной | |
| 10 | 1***4 | Крестовина | |
| 11 | 8***А | Гнездо шарикоподшипника | |
| 12 | 3***8 | Подшипник | |
| 13 | 1***1 | Гнездо шарикоподшипника | |
| 14 | 0***с | Проволока | |
| 15 | 1***2 | Шайба | |
| 15 | 1***5 | Шайба | |
| 16 | М***3 | Гайка | |
| 16 | М***9 | Гайка | |
| 17 | 1***А | Колесо зубчатое | |
| 18 | 4***1 | Груз регулятора | |
| 19 | 1***Б | Втулка груза | |
| 20 | 1***А | Груз регулятора | |
| 21 | 1***9 | Кольцо стопорное | |
| 22 | 4***4 | Шайба | |
| 23 | 1***3 | Ось груза | |
| 24 | 1***А | Шайба | |
| 25 | 1***А | Прокладка регулировочная | |
| 26 | 1***0 | Прокладка регулировочная | |
| 27 | 1***А | Седло пружины | |
| 28 | 2***0 | Подшипник |
