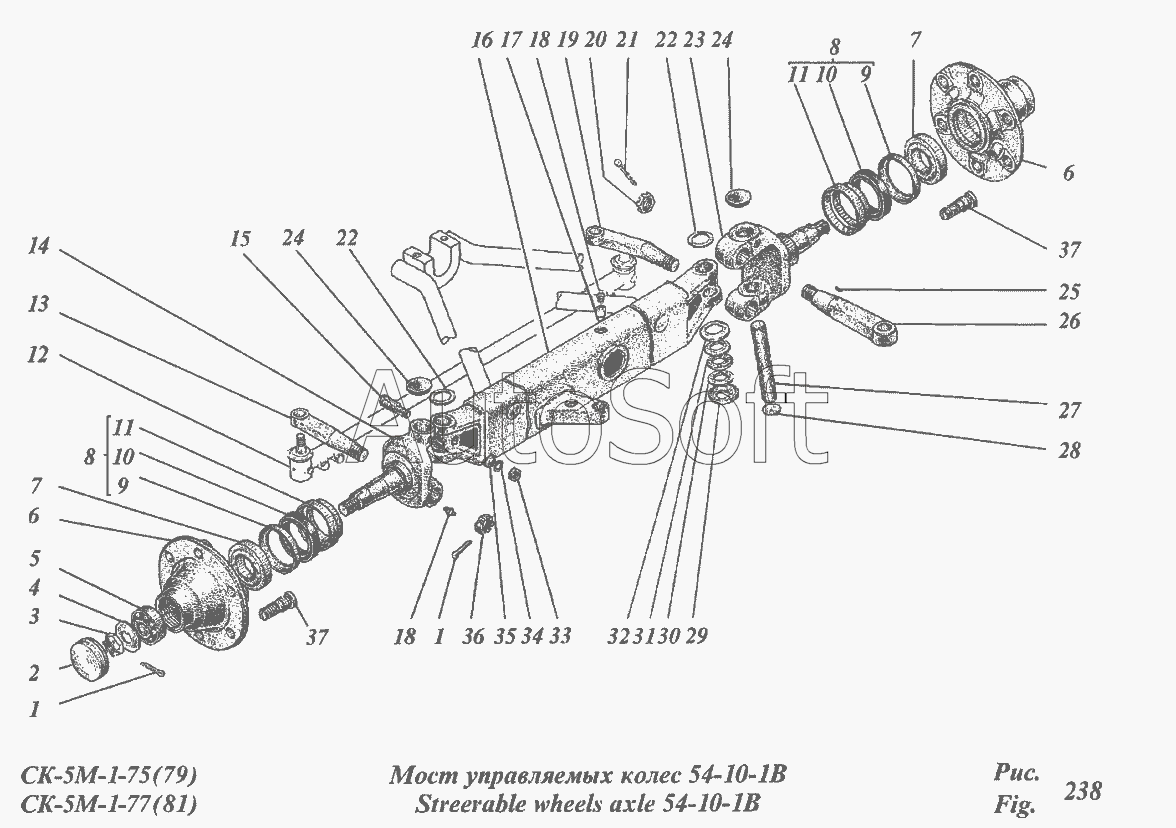

Каталог запасных частей к технике: РСМ CK-5М-1 «Нива» (2002). Мост управляемых колес 54-10-1В
/402.gif)
1
1
2
3
4
5
6
6
7
7
8
8
9
9
10
10
11
11
12
13
14
15
16
17
18
18
19
20
21
22
22
23
24
24
25
26
27
28
29
30
30
31
32
33
34
35
36
37
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***9 | Шплинт | |
| 2 | 5***3 | Колпак | |
| 3 | 6***9 | Гайка | |
| 4 | 5***1 | Шайба | |
| 5 | 2***К | Подшипник | |
| 6 | 7***А | Ступица | |
| 7 | 2***А | Подшипник | |
| 8 | 5***2 | Сальник ступицы переднего колеса в сборе | |
| 9 | 5***Б | Кольцо упорное сальника | |
| 10 | 8***А | Манжета 1,2-68x90-1 | |
| 11 | 5***Б | Обойма сальника | |
| 12 | 5***2 | Поперечная рулевая тяга | |
| 13 | 5***5 | Рычаг | |
| 14 | 5***А | Кулак поворотный левый | |
| 15 | 4***Б | Шплинт | |
| 16 | 5***Г | Балка моста управляемых колес | |
| 17 | 5***А | Штуцер | |
| 18 | 9***р | Масленка | |
| 19 | 5***6 | Рычаг | |
| 20 | 5***9 | Гайка | |
| 21 | 3***9 | Шплинт | |
| 22 | 5***4 | Шайба | |
| 23 | 5***А | Кулак поворотный правый | |
| 24 | 5***6 | Крышка | |
| 25 | 2***9 | Шпонка | |
| 26 | 5***3 | Рычаг гидроусилителя | |
| 27 | 5***4 | Шкворень | |
| 28 | 5***0 | Заглушка | |
| 29 | 5***8 | Обойма | |
| 30 | 2***9 | Шайба упорная шкворня поворотного кулака | |
| 30 | 6***6 | Шайба упорная шкворня поворотного кулака | |
| 31 | 5***А | Шайба | |
| 32 | 5***1 | Колпак | |
| 33 | 5***9 | Гайка | |
| 34 | 6***9 | Шайба | |
| 35 | 1***9 | Шайба | |
| 36 | 5***9 | Гайка | |
| 37 | Р***6 | Болт управляемых колес |
