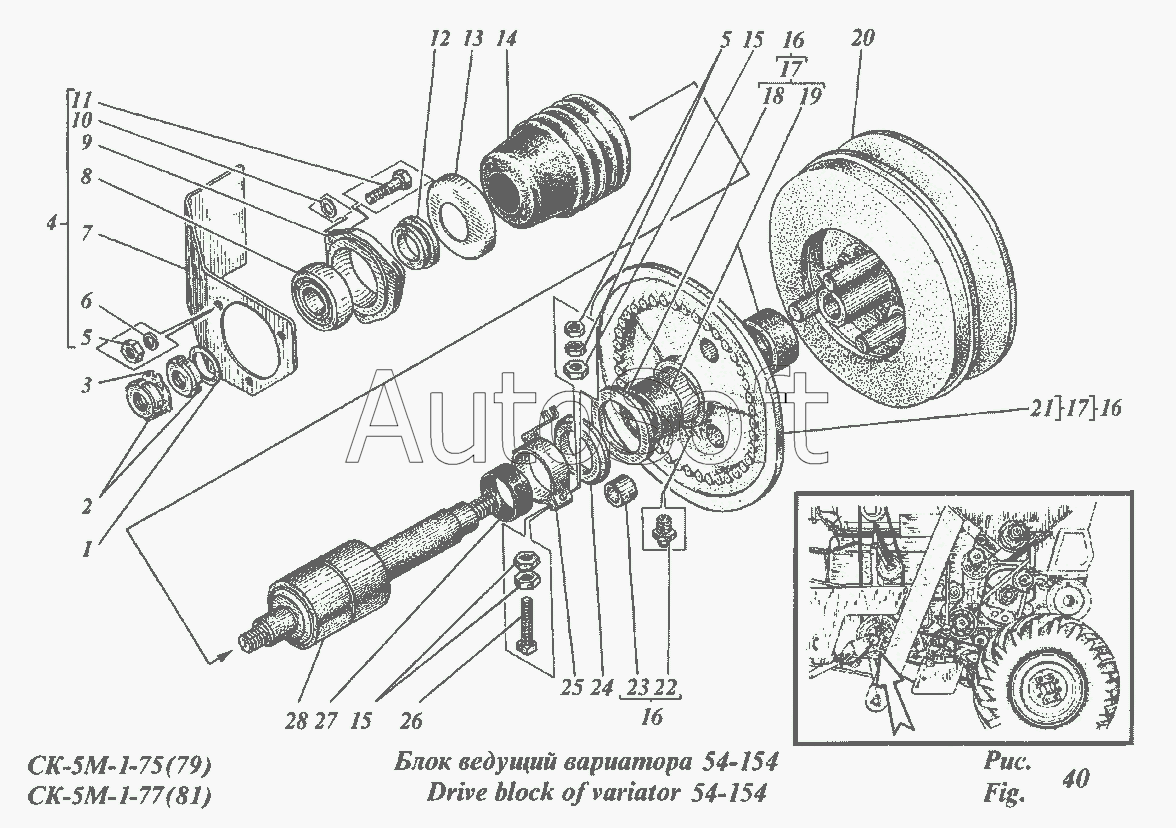

Каталог запасных частей к технике: РСМ CK-5М-1 «Нива» (2002). Блок ведущий вариатора 54-154
/405.gif)
1
2
3
4
5
5
6
7
8
9
10
11
11
12
13
14
15
15
15
15
16
16
16
17
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***7 | Шайба | |
| 2 | 5***2 | Гайка | |
| 3 | 1***9 | Шайба | |
| 4 | 5***6 | Щека | |
| 5 | 5***9 | Гайка | |
| 6 | 6***9 | Шайба | |
| 7 | 5***А | Щека | |
| 8 | 1***7 | Подшипник | |
| 9 | 5***5 | Корпус подшипника | |
| 10 | 5***9 | Шайба | |
| 11 | 7***9 | Болт | |
| 11 | 7***9 | Болт | |
| 12 | 5***4 | Шайба | |
| 13 | 5***1 | Шайба | |
| 14 | 5***Б | Чехол | |
| 15 | 5***8 | Груз балансировочный | |
| 15 | 5***9 | Гайка | |
| 16 | 5***2 | Шкив подвижный | |
| 17 | 5***1 | Шкив подвижный | |
| 18 | 5***6 | Шайба | |
| 19 | 5***9 | Втулка | |
| 20 | 5***1 | Шкив неподвижный | |
| 21 | 5***Г | Шкив подвижный | |
| 22 | 1***р | Масленка | |
| 23 | 5***2 | Втулка | |
| 24 | 5***А | Шайба | |
| 25 | 5***7 | Упор | |
| 26 | 7***9 | Болт | |
| 27 | 5***9 | Прокладка | |
| 28 | 5***3 | Гидроцилиндр специальный |
