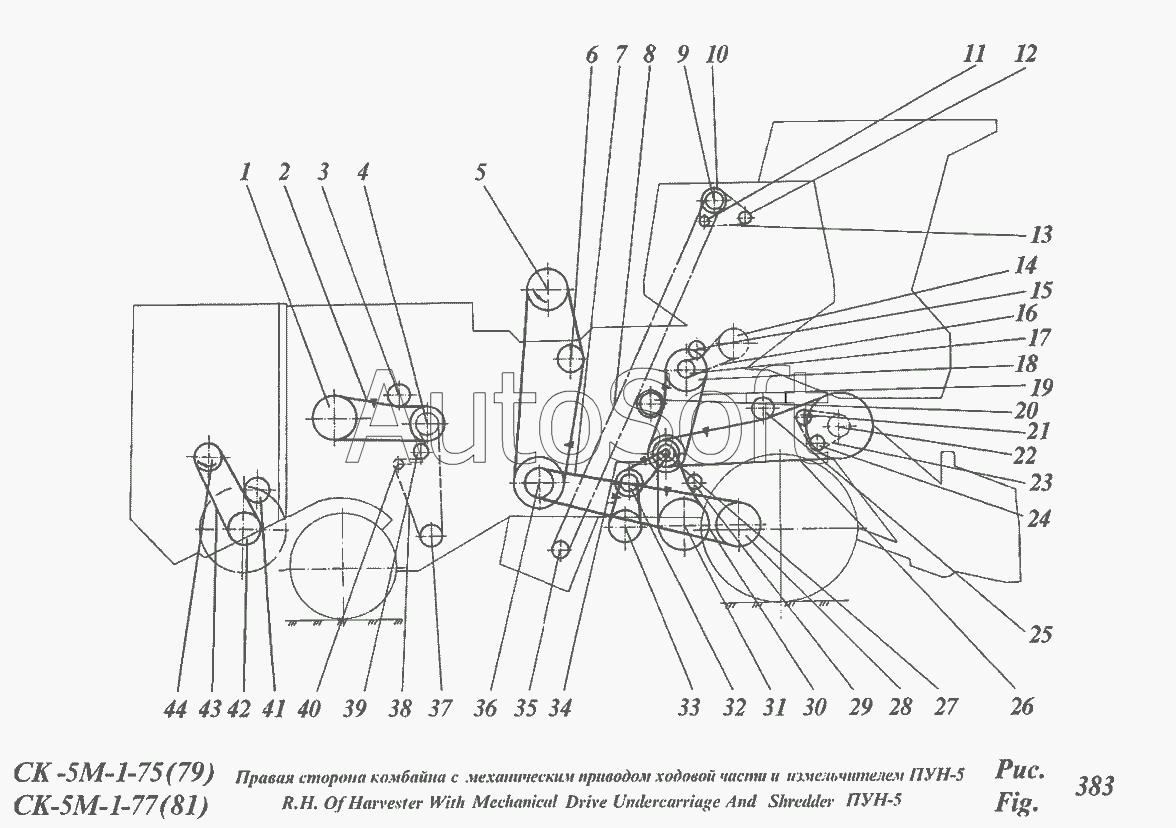

Каталог запасных частей к технике: РСМ CK-5М-1 «Нива» (2002). Правая сторона комбайна с механическим приводом ходовой части и измельчителем ПУН-5
/414.gif)
1
2
2
3
4
5
5
6
7
8
8
9
10
11
11
12
13
14
15
16
17
18
19
19
20
21
21
22
23
24
25
26
26
27
28
29
30
30
31
32
33
33
34
34
35
36
37
38
39
40
41
42
42
43
43
44
44
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***А | Шкив | |
| 2 | С***Х | Ремень привода соломотряса ГОСТ 1284.1-89 | |
| 2 | С***0 | Ремень привода соломотряса фирмы "Орtibelt" | |
| 3 | 5***0 | Шкив натяжной плоский диам. 160 привода соломотряса | |
| 4 | 5***Г | Шкив | |
| 5 | 5***А | Шкив двигателя привода ходовой части для СМД-21/22А диам. 276/177 | |
| 5 | 5***А | Шкив двигателя привода ходовой части для Д-442-50/51Р диам. 175 | |
| 6 | 5***1 | Шкив натяжной плоский диам. 280 привода ходовой части | |
| 7 | 5***3 | Ремень фирмы "Орtibelt" | |
| 8 | 0***2 | Транспортер цепной | |
| 8 | 0***1 | Транспортер цепной | |
| 9 | Н***4 | Звездочка | |
| 10 | Н***6 | Звездочка | |
| 11 | 5***2 | Звездочка | |
| 11 | Н***А | Звездочка | |
| 12 | Н***2 | Звездочка | |
| 13 | П***0 | Цепь привода | |
| 14 | 3***1 | Ступица со звездочкой | |
| 15 | 5***1 | Звездочка натяжная Z-17, t-19,05 привода горизонтального шнека бункера | |
| 16 | П***8 | Цепь привода | |
| 17 | 5***А | Звездочка Z=25,t=19,05 | |
| 18 | 5***В | Шкив | |
| 19 | С***Х | Ремень привода отбойного битера (комплект из 2-х ремней) ГОСТ 1284.1-89 | |
| 19 | С***0 | Ремень привода отбойного битера фирмы "Орtibelt" (комплект из 2-х ремней) | |
| 20 | 5***0 | Шкив натяжной плоский диам. 200 привода отбойного битера | |
| 21 | 5***0 | Звездочка Z-18, t-190.05 приемного битера | |
| 21 | 6***5 | Звездочка | |
| 22 | Ж***0 | Шкив приводной | |
| 23 | П***8 | Цепь привода | |
| 24 | 5***1 | Звездочка натяжная Z-17, t-19,05 привода приемного битера | |
| 25 | 5***0 | Шкив натяжной плоский диам. 200 привода жатки | |
| 26 | Д***Х | Ремень привода | |
| 26 | Д***5 | Ремень привода жатки фирмы "Орtibelt" | |
| 27 | 5***А | Шкив | |
| 28 | 5***В | Блок ведомый вариатора скорости движения | |
| 29 | 5***0 | Шкив натяжной плоский диам. 160 привода колебательного вала привода очистки | |
| 30 | С***Х | Ремень привода колебательного вала очистки ГОСТ 1284.1-89 | |
| 30 | С***0 | Ремень привода колебательного вала очистки фирмы "Орtibelt" | |
| 31 | 5***9 | Шкив | |
| 32 | 5***В | Вариатор вентилятора | |
| 33 | 5***А | Шкив | |
| 33 | 5***6 | Шкив | |
| 34 | 2***0 | Ремень вариатора вентилятора и привода крылача вентилятора очистки ГОСТ 5318-93 | |
| 34 | Х***7 | Ремень вариатора вентилятора и привода крылача вентилятора очистки фирмы "Орtibelt" | |
| 35 | 5***0 | Звездочка Z=7, t=38,0 | |
| 36 | 5***4 | Блок ведущий вариатора | |
| 37 | 5***1 | Звездочка Z=28, t=19,05 | |
| 38 | П***8 | Цепь привода | |
| 39 | 5***А | Звездочка | |
| 40 | 5***1 | Звездочка натяжная Z-17, t-19,05 привода к/привода соломотряса и колосового шнека | |
| 41 | П***0 | Шкив натяжной плоский диам. 200 привода вентилятора измельчителя | |
| 42 | П***0 | Шкив | |
| 42 | П***0 | Шкив | |
| 43 | С***Х | Ремень привода вентилятора измельчителя (комплект) ГОСТ 1284.1-89 | |
| 43 | С***0 | Ремень привода вентилятора измельчителя фирмы "Орtibelt" (комплект) | |
| 44 | П***2 | Шкив измельчающего барабана 2-х ручьевой диам. 212 для привода вентилятора | |
| 44 | П***0 | Шкив | |
| 44 | П***0 | Шкив измельчающего барабана 2-х ручьевой диам. 212 для привода вентилятора |
