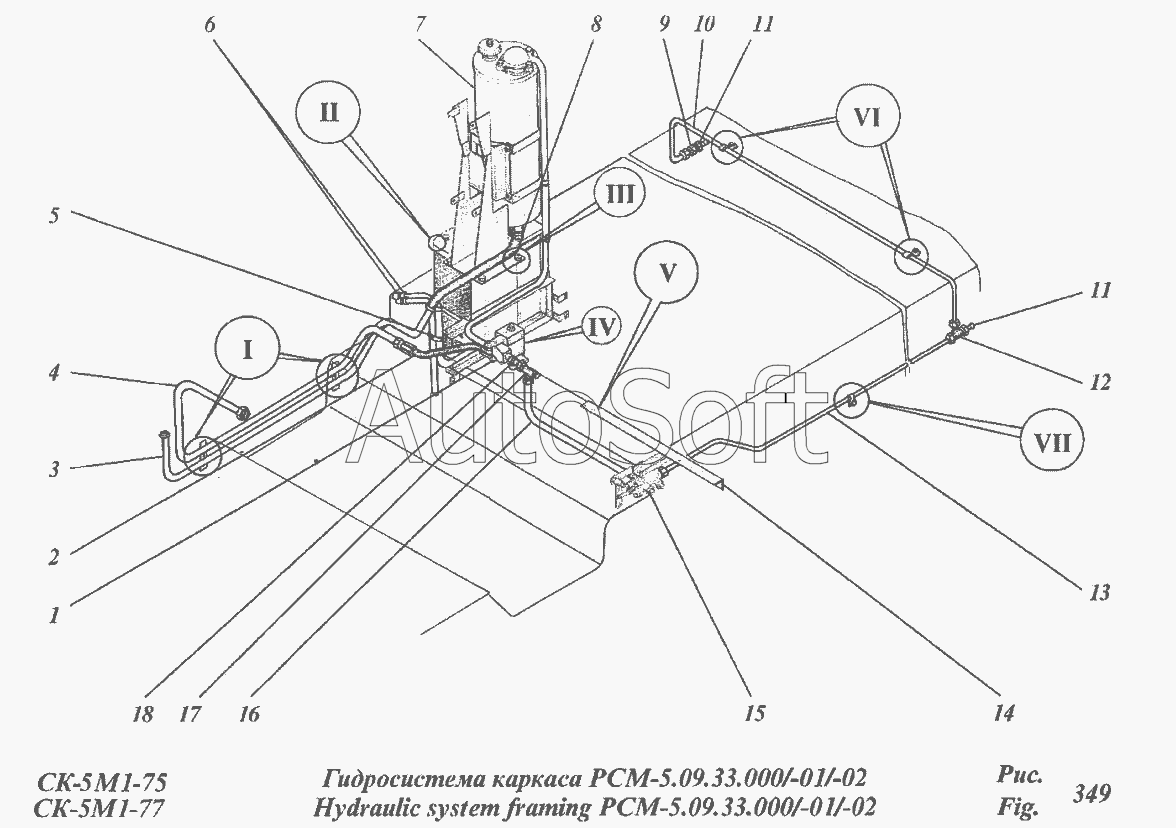

Каталог запасных частей к технике: РСМ CK-5М-1 «Нива» (2002). Гидросистема каркаса РСМ-5.09.33.000/01/02
/440.gif)
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***0 | Клапан | |
| 2 | 1***0 | Рукав высокого давления | |
| 3 | 5***6 | Трубопровод | |
| 4 | Р***0 | Трубопровод | |
| 5 | Р***1 | Скоба (кроме двигателя ЯМЗ) | |
| 6 | Р***А | Трубопровод | |
| 7 | Р***0 | Гидробак | |
| 8 | Р***2 | Хомут | |
| 9 | Р***А | Штуцер проходной | |
| 10 | Р***0 | Трубопровод | |
| 11 | Р***0 | Заглушка | |
| 12 | Р***4 | Тройник | |
| 13 | Р***0 | Трубопровод | |
| 14 | 5***А | Уголок | |
| 14 | 5***0 | Уголок | |
| 15 | Р***0 | Распределитель | |
| 16 | Р***0 | Трубопровод | |
| 17 | Р***1 | Тройник | |
| 18 | Р***0 | Трубопровод |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
