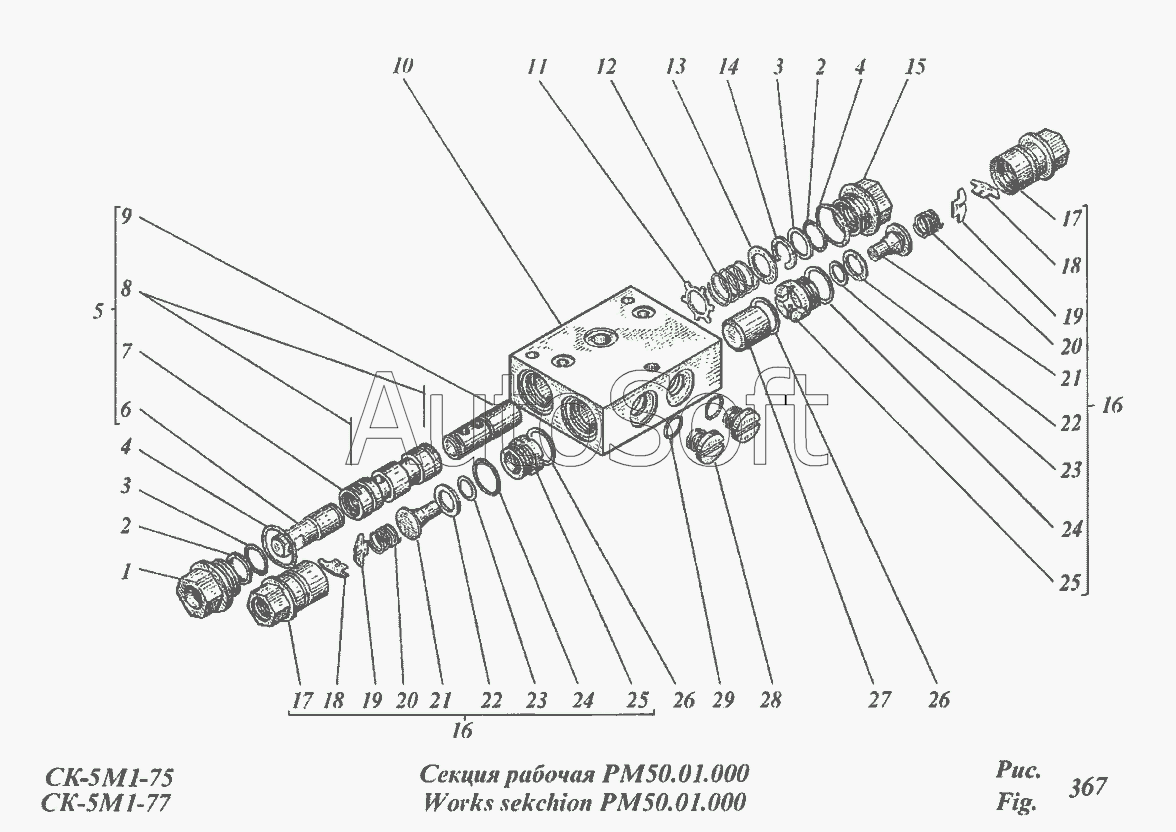

Каталог запасных частей к технике: РСМ CK-5М-1 «Нива» (2002). Секция рабочая РМ50.01.000
/458.gif)
15
29
28
27
26
26
25
25
24
24
23
23
22
22
21
21
20
20
19
19
18
18
17
17
16
16
1
14
13
12
11
10
9
8
7
6
5
4
4
3
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***2 | Крышка | |
| 2 | Р***0 | Кольцо или 71.01.00.010В | |
| 3 | 0***6 | Кольцо | |
| 4 | 0***2 | Кольцо | |
| 5 | Р***0 | Золотник | |
| 6 | Р***3 | Тяга или 71.01.01.003В | |
| 7 | Р***1 | Золотник | |
| 8 | Б***6 | Проволока L=54,5мм х 2 | |
| 9 | Р***2 | Хвостовик или 71.01.01.002В | |
| 10 | Р***1 | Корпус или 71.01.00.001В | |
| 11 | Р***5 | Шайба или 71.01.00.005 | |
| 12 | Р***4 | Пружина или 71.01.00.004В | |
| 13 | Р***9 | Шайба | |
| 14 | Р***1 | Кольцо стопорное | |
| 15 | Р***3 | Крышка или 71.01.00.003В | |
| 16 | Р***0 | Клапан запорный | |
| 17 | Р***6 | Корпус или 71.01.02.006Б | |
| 18 | Р***2 | Пластина или 71.01.02.102Б | |
| 19 | Р***1 | Пластина или 71.01.02.101Б | |
| 20 | Р***4 | Пружина или 71.01.02.005Б | |
| 21 | Р***1 | Клапан или 71.01.02.001Б | |
| 22 | Р***2 | Шайба или 71.01.02.002Б | |
| 23 | 0***6 | Кольцо | |
| 24 | 0***2 | Кольцо | |
| 25 | Р***3 | Гнездо или 71.01.02.003Б | |
| 26 | 0***2 | Кольцо | |
| 27 | Р***8 | Поршень или 71.01.00.008Б | |
| 28 | Р***5 | Пробка или 73.00.00.005Б | |
| 29 | 0***2 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
