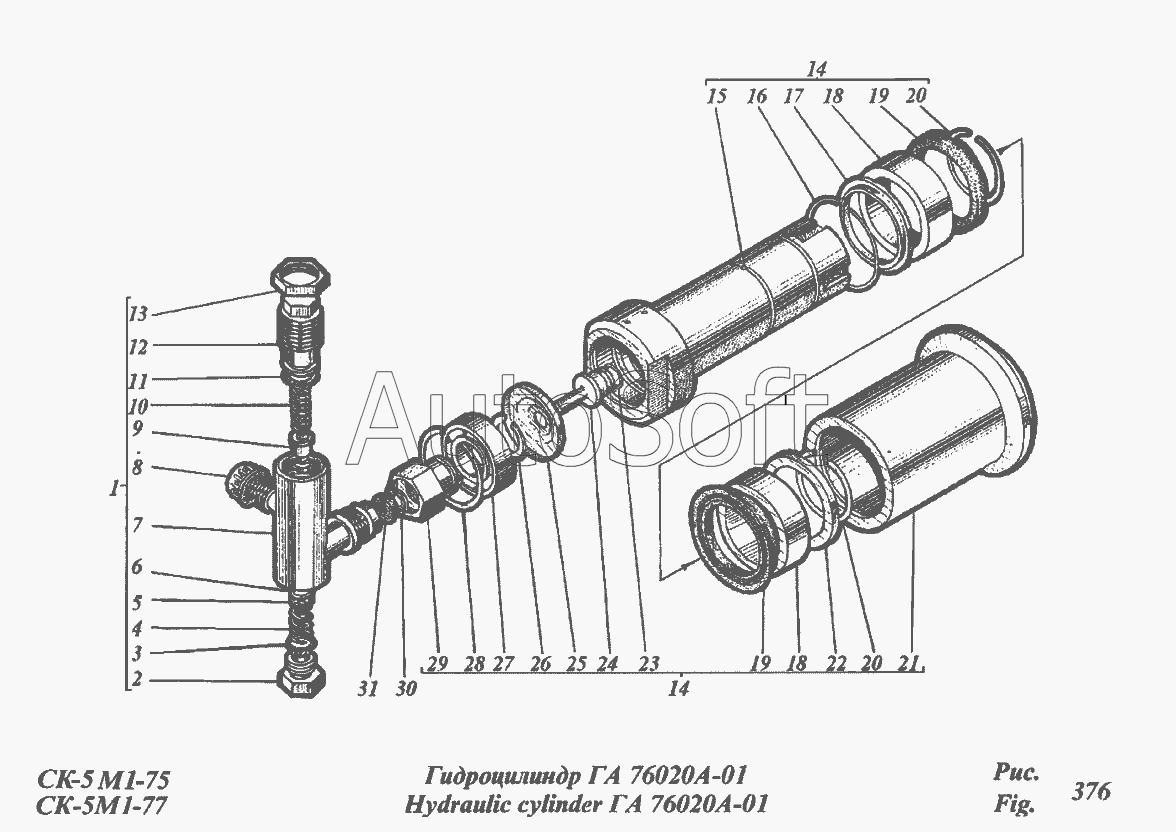

Каталог запасных частей к технике: РСМ CK-5М-1 «Нива» (2002). Гидроцилиндр ГА-76020А-01
/463.gif)
24
17
18
18
18
18
19
19
20
20
21
22
23
16
25
26
27
28
29
30
31
9
2
3
4
4
5
6
7
8
1
10
10
11
12
13
14
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Г***1 | Клапан подпорный | |
| 2 | Г***5 | Пробка | |
| 3 | 0***2 | Кольцо | |
| 4 | Г***А | Пружина | |
| 4 | Г***9 | Пружина | |
| 5 | Г***5 | Шайба специальная | |
| 6 | 0***2 | Кольцо | |
| 7 | Г***1 | Корпус | |
| 8 | Г***2 | Заглушка | |
| 9 | Г***4 | Шток | |
| 10 | Г***8 | Пружина | |
| 10 | Г***9 | Пружина | |
| 11 | 0***2 | Кольцо | |
| 12 | Г***3 | Винт | |
| 13 | М***Н | Гайка | |
| 14 | Г***0 | Гидроцилиндр | |
| 15 | Г***8 | Шток | |
| 16 | Г***7 | Кольцо стопорное | |
| 17 | Г***5 | Шайба | |
| 18 | Г***1 | Втулка | |
| 18 | Г***А | Втулка | |
| 19 | 1***2 | Манжета | |
| 20 | Г***6 | Кольцо стопорное | |
| 21 | Г***0 | Цилиндр | |
| 22 | Г***4 | Шайба | |
| 23 | 0***2 | Кольцо | |
| 24 | Г***1 | Втулка | |
| 25 | Г***2 | Шайба | |
| 26 | 2***5 | Кольцо | |
| 27 | 1***7 | Подшипник или 180205АС17 | |
| 28 | Г***8 | Кольцо стопорное | |
| 29 | Г***2 | Втулка | |
| 30 | Г***3 | Кольцо | |
| 31 | 1***2 | Манжета |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
