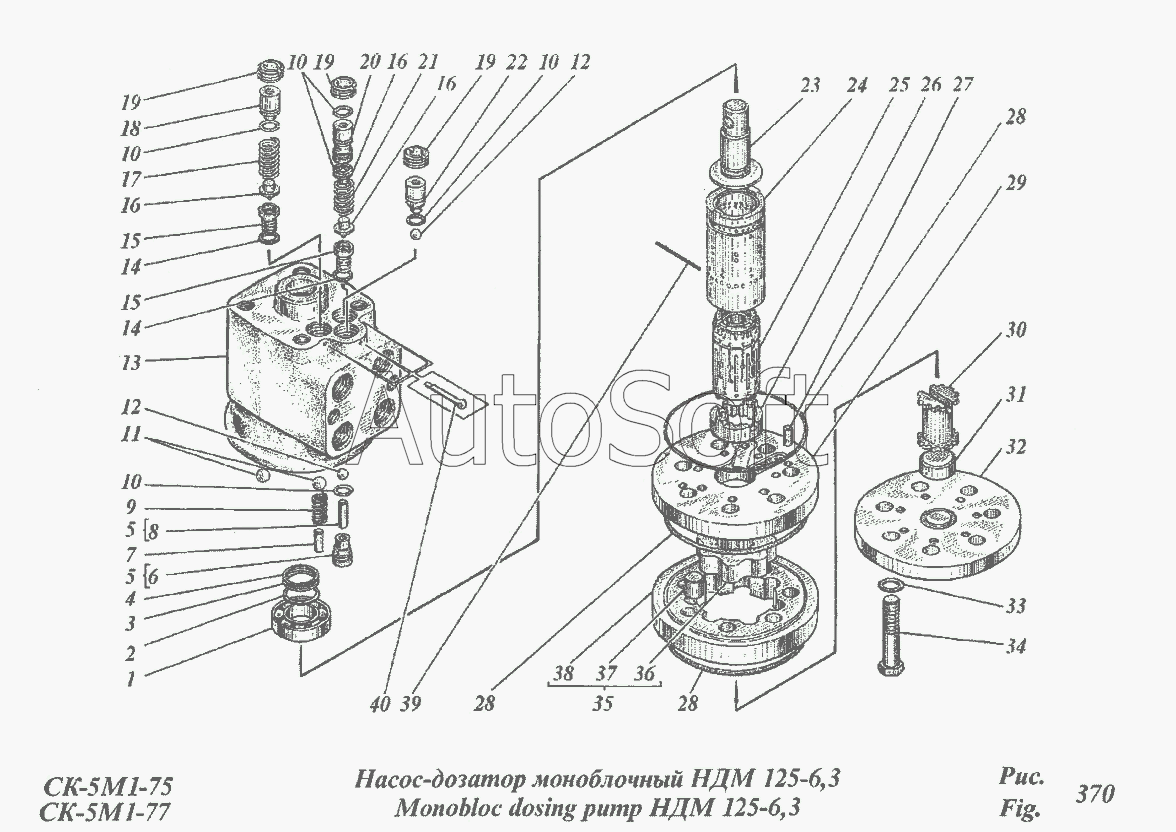

Каталог запасных частей к технике: РСМ CK-5М-1 «Нива» (2002). Насос дозатор моноблочный НДМ 125-6,3
/469.gif)
1
2
3
4
5
5
6
7
8
9
10
10
10
10
11
12
12
13
14
14
15
15
16
16
16
17
18
19
19
19
20
21
22
23
24
25
26
27
28
28
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***0 | Подшипник | |
| 2 | Л***1 | Кольцо уплотнительное | |
| 3 | 0***2 | Кольцо | |
| 4 | Л***1 | Кольцо | |
| 5 | Н***0 | Упор | |
| 6 | Н***1 | Основание | |
| 7 | 4***Г | Штифт | |
| 8 | 4***Г | Штифт | |
| 9 | Н***1 | Пружина | |
| 10 | 0***2 | Кольцо | |
| 11 | Б***0 | Шарик | |
| 12 | Б***0 | Шарик | |
| 13 | Н***0 | Корпус | |
| 14 | Н***9 | Кольцо | |
| 15 | Н***6 | Гнездо клапана | |
| 16 | Н***7 | Клапан конусный | |
| 17 | Н***А | Пружина | |
| 18 | Н***6 | Упор | |
| 19 | Н***8 | Винт корончатый | |
| 20 | Н***3 | Седло-поршень | |
| 21 | Н***3 | Пружина | |
| 22 | Н***7 | Упор | |
| 23 | Н***9 | Вал приводной | |
| 24 | Н***2 | Гильза | |
| 25 | Н***1 | Золотник | |
| 26 | Н***1 | Полумуфта | |
| 27 | 4***0 | Штифт | |
| 28 | 1***2 | Кольцо | |
| 29 | Н***5 | Пластина | |
| 30 | Н***4 | Вал карданный | |
| 31 | Н***1 | Шайба | |
| 32 | Н***5 | Крышка | |
| 33 | 1***2 | Кольцо | |
| 34 | М***9 | Болт | |
| 35 | Н***2 | Комплект орбитальный | |
| 36 | М***2 | Ротор | |
| 37 | М***2 | Ролик | |
| 38 | Н***2 | Статор | |
| 39 | Н***3 | Штифт | |
| 40 | 2***4 | Шплинт |
