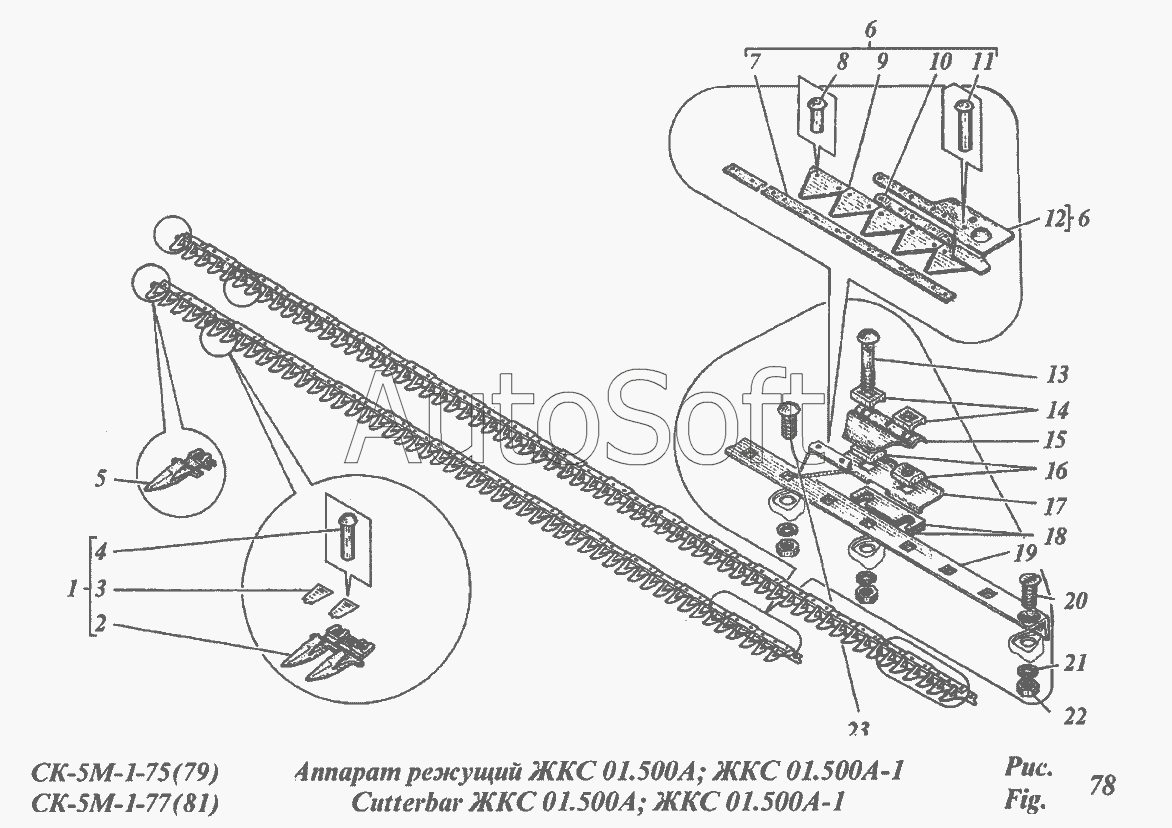

Каталог запасных частей к технике: РСМ CK-5М-1 «Нива» (2002). Аппарат режущий ЖКС 01.500, ЖКС 01.500-01
/46.gif)
1
2
3
4
5
5
6
6
6
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
18
18
19
19
20
21
22
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***0 | Палец двойной | |
| 2 | Р***1 | Палец двойной | |
| 3 | Н***6 | Вкладыш | |
| 4 | Р***1 | Заклепка | |
| 5 | Ж***0 | Палец одинарный | |
| 5 | Р***0 | Палец | |
| 6 | Р***0 | Нож | |
| 6 | Р***0 | Нож | |
| 7 | Р***1 | Полоса ножевая | |
| 7 | Р***1 | Полоса ножевая | |
| 8 | 1***п | Заклепка | |
| 8 | Р***2 | Заклепка | |
| 9 | Н***2 | Сегмент | |
| 10 | Р***2 | Прокладка | |
| 11 | 1***п | Заклепка | |
| 12 | Р***0 | Головка ножа | |
| 13 | Ж***3 | Болт | |
| 14 | Р***1 | Пластина | |
| 15 | Р***7 | Прижим | |
| 16 | Р***3 | Прокладка | |
| 17 | Р***А | Пластина трения | |
| 18 | Р***2 | Прокладка | |
| 18 | Р***3 | Прокладка или Р230.00.002 или РСМ-100.70.05.453 | |
| 18 | Р***3 | Прокладка или Р230.00.002 или РСМ-10.27.01.403 | |
| 19 | Р***1 | Угольник | |
| 19 | Р***1 | Угольник | |
| 20 | 1***9 | Винт | |
| 21 | 6***9 | Шайба | |
| 22 | 5***9 | Гайка | |
| 23 | М***5 | Болт | |
| 23 | Р***6 | Болт или М12х35 |
