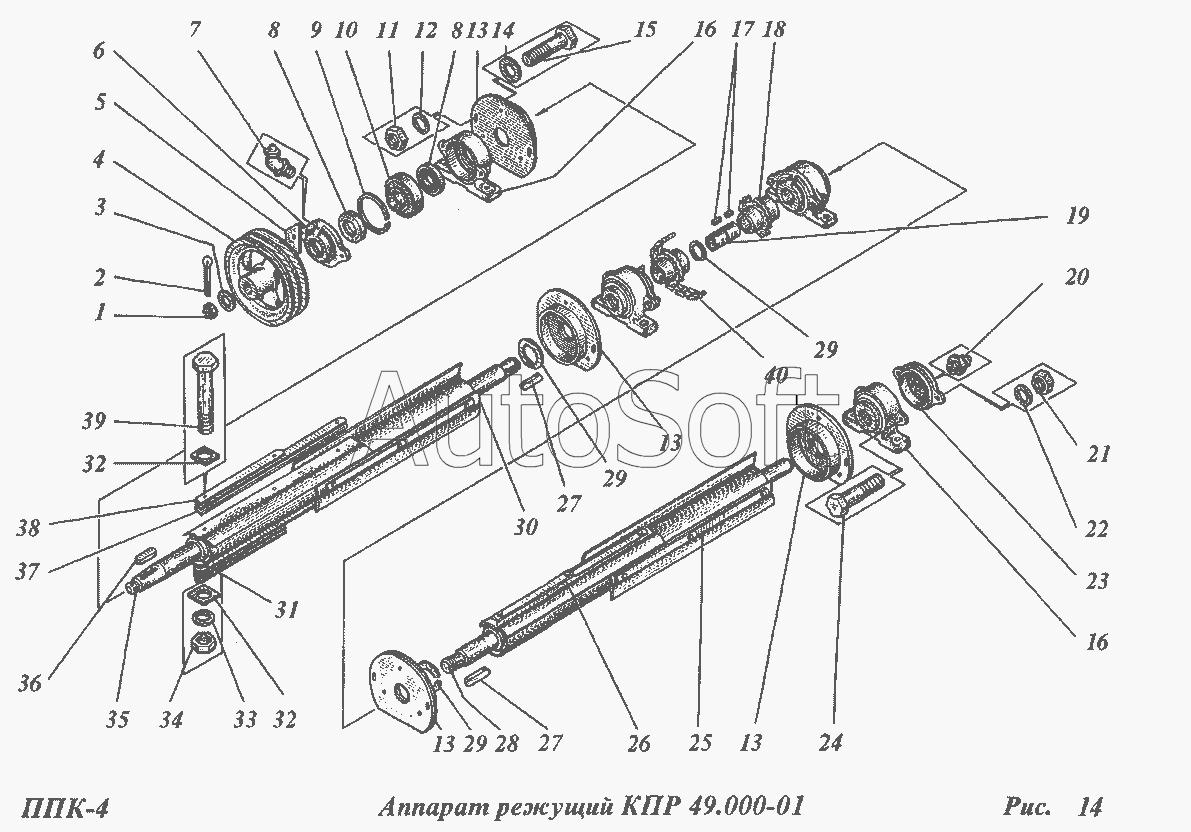

Каталог запасных частей к технике: РСМ CK-5М-1 «Нива» (2002). Аппарат режущий КПР 49.000-01
/513.gif)
31
22
23
24
25
26
27
27
28
29
29
30
21
32
32
33
34
35
36
37
38
39
39
40
11
2
3
4
5
6
7
8
8
9
10
1
12
13
13
13
13
14
15
16
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***2 | Гайка | |
| 2 | 5***5 | Шплинт | |
| 3 | 1***1 | Шайба | |
| 4 | К***Б | Шкив | |
| 5 | К***1 | Щиток | |
| 6 | Н***3 | Крышка подшипника | |
| 7 | 1***2 | Масленка | |
| 8 | 8***0 | Манжета | |
| 9 | Н***8 | Кольцо распорное | |
| 10 | 8***8 | Подшипник | |
| 11 | 5***0 | Гайка | |
| 12 | 6***Г | Шайба | |
| 13 | К***0 | Кольцо | |
| 14 | 1***1 | Шайба | |
| 15 | 7***5 | Болт | |
| 16 | Н***7 | Корпус подшипника | |
| 17 | 2***2 | Шпонка | |
| 18 | К***1 | Полумуфта | |
| 19 | К***2 | Вал | |
| 20 | 1***2 | Масленка | |
| 21 | 5***0 | Гайка | |
| 22 | 6***5 | Шайба | |
| 23 | Н***1 | Крышка подшипника | |
| 24 | 7***5 | Болт | |
| 25 | К***8 | Планка балансировочная | |
| 26 | К***5 | Планка балансировочная | |
| 27 | 2***6 | Шпонка | |
| 28 | К***А | Вал | |
| 29 | 1***5 | Кольцо | |
| 30 | К***0 | Нож | |
| 31 | К***4 | Планка балансировочная | |
| 32 | К***6 | Шайба | |
| 33 | 6***5 | Шайба | |
| 34 | 5***6 | Гайка | |
| 35 | К***А | Кольцо | |
| 36 | 2***0 | Шпонка | |
| 37 | К***6 | Планка балансировочная | |
| 38 | К***2 | Планка балансировочная | |
| 39 | 7***0 | Болт | |
| 40 | 2***5 | Цепь |
