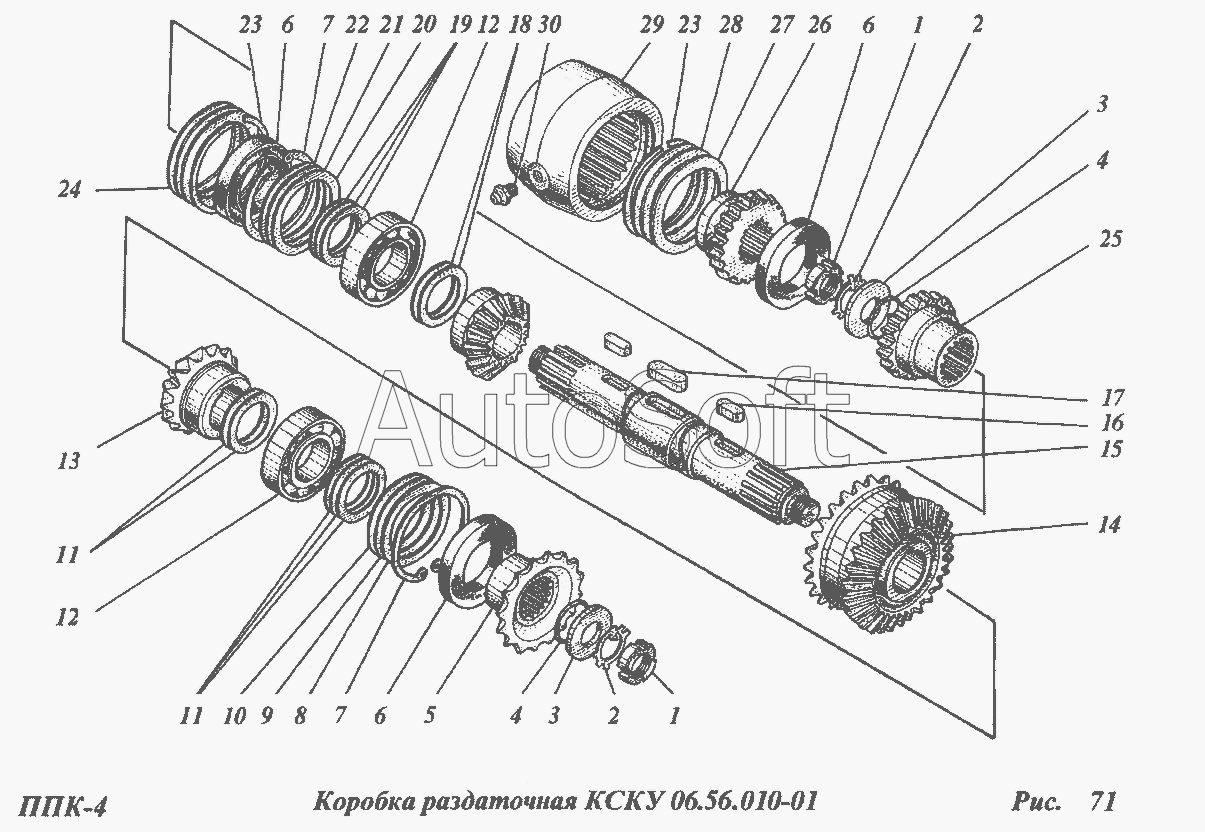

Каталог запасных частей к технике: РСМ CK-5М-1 «Нива» (2002). Коробка раздаточная КСКУ 06.56.010А-01
/570.gif)
16
30
29
28
27
26
25
24
23
23
22
21
20
19
18
17
1
1
15
14
13
12
12
11
11
10
9
8
7
7
6
6
6
5
4
4
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***5 | Гайка | |
| 2 | 1***0 | Шайба | |
| 3 | К***1 | Шайба | |
| 4 | 9***6 | Кольцо | |
| 5 | К***1 | Поводок | |
| 6 | 8***5 | Манжета | |
| 7 | 1***2 | Кольцо | |
| 8 | К***3 | Шайба регулировочная | |
| 9 | К***4 | Шайба регулировочная | |
| 10 | К***5 | Шайба регулировочная | |
| 11 | К***4 | Шайба регулировочная | |
| 12 | 8***7 | Подшипник | |
| 13 | К***3 | Колесо зубчатое | |
| 14 | К***2 | Колесо зубчатое | |
| 15 | К***1 | Вал | |
| 16 | 2***5 | Шпонка | |
| 17 | 2***0 | Шпонка | |
| 18 | К***2 | Шайба регулировочная | |
| 19 | К***1 | Шайба регулировочная | |
| 20 | К***5 | Шайба регулировочная | |
| 21 | К***4 | Шайба регулировочная | |
| 22 | К***3 | Шайба регулировочная | |
| 23 | 1***0 | Кольцо | |
| 24 | К***4 | Прокладка | |
| 25 | К***1 | Полумуфта | |
| 26 | К***3 | Полумуфта | |
| 27 | К***1 | Прокладка | |
| 28 | К***1 | Прокладка | |
| 29 | К***А | Обойма | |
| 30 | 1***2 | Масленка |
