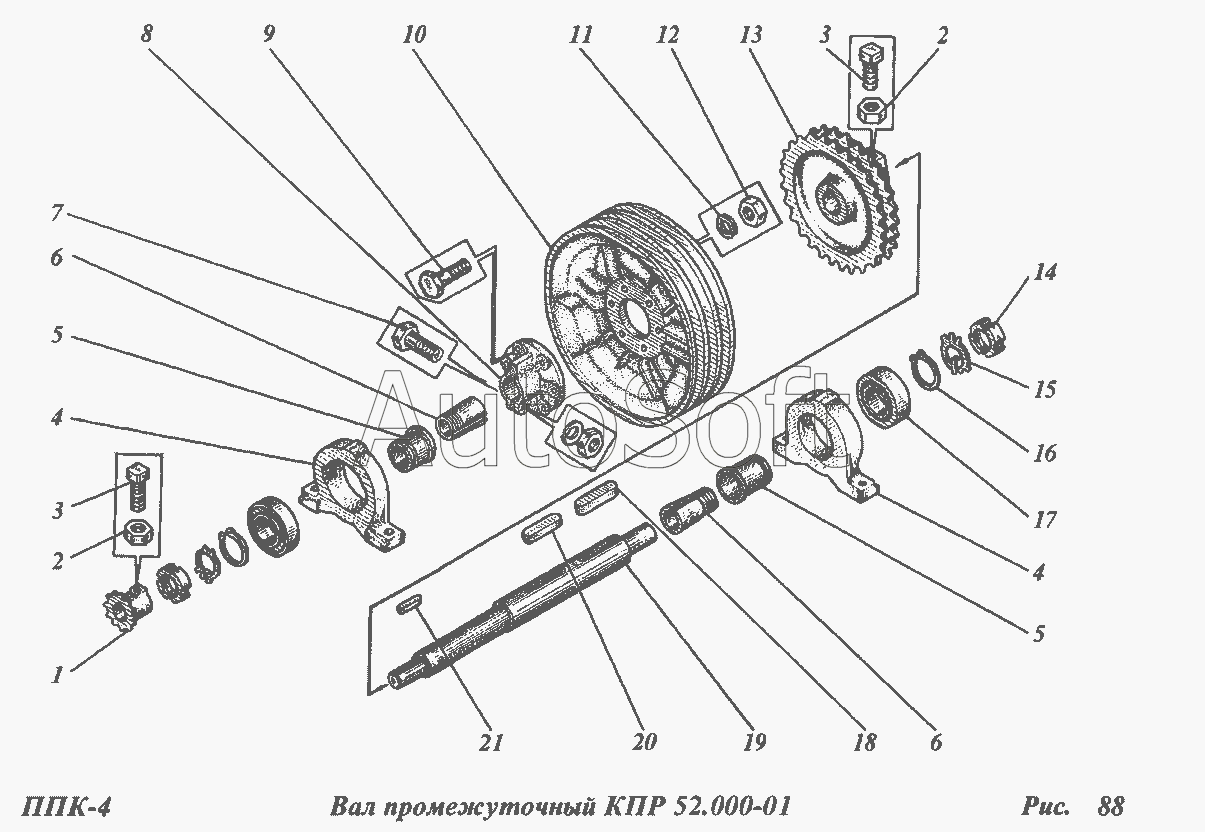

Каталог запасных частей к технике: РСМ CK-5М-1 «Нива» (2002). Вал промежуточный КПР 52.000-01
/587.gif)
1
2
2
3
3
4
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Н***3 | Звездочка | |
| 2 | 5***0 | Гайка | |
| 3 | 1***5 | Винт | |
| 4 | Н***1 | Корпус подшипника | |
| 5 | К***4 | Втулка | |
| 6 | К***1 | Втулка | |
| 7 | 7***5 | Болт | |
| 8 | К***1 | Ступица | |
| 9 | 7***5 | Болт | |
| 10 | К***1 | Шкив | |
| 11 | 6***Г | Шайба | |
| 12 | 5***2 | Гайка | |
| 13 | К***А | Звездочка | |
| 14 | 1***5 | Гайка | |
| 15 | 1***1 | Шайба | |
| 16 | 1***5 | Кольцо | |
| 17 | 1***9 | Подшипник | |
| 18 | 2***3 | Шпонка | |
| 19 | К***А | Вал | |
| 20 | 2***0 | Шпонка | |
| 21 | 2***0 | Шпонка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
