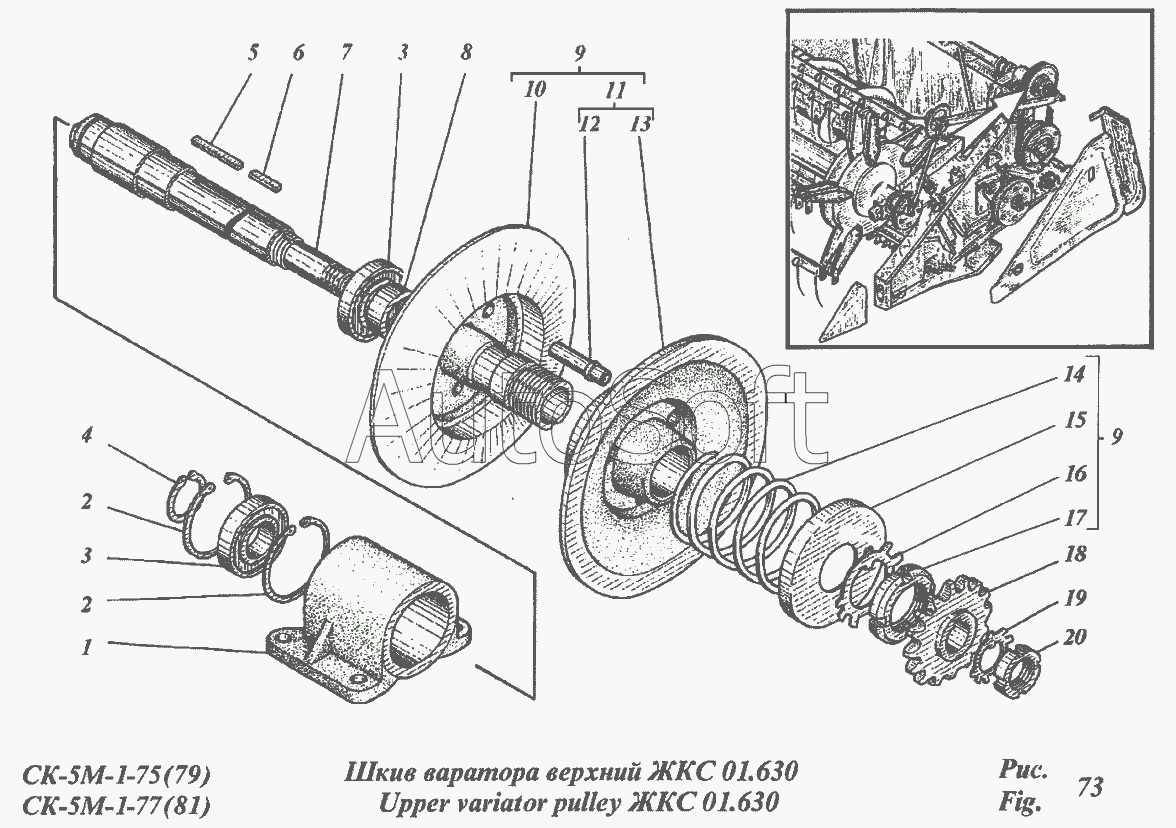

Каталог запасных частей к технике: РСМ CK-5М-1 «Нива» (2002). Шкив вариатора верхний ЖКС 01.630
/78.gif)
1
2
2
3
3
3
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Ж***4 | Корпус | |
| 2 | С***2 | Кольцо | |
| 3 | 1***7 | Подшипник | |
| 3 | 1***7 | Подшипник | |
| 4 | С***5 | Кольцо ГОСТ 13942-86 | |
| 5 | 2***3 | Шпонка | |
| 6 | 2***6 | Шпонка | |
| 7 | Ж***2 | Вал | |
| 8 | Ж***А | Втулка | |
| 9 | Ж***0 | Шкив вариатора | |
| 10 | Ж***6 | Диск неподвижный | |
| 11 | Ж***А | Диск | |
| 12 | Ж***3 | Палец | |
| 13 | Ж***А | Диск подвижный | |
| 14 | Ж***А | Пружина | |
| 15 | Р***4 | Обойма | |
| 16 | 1***9 | Шайба | |
| 17 | 1***9 | Гайка | |
| 18 | Ж***6 | Звездочка Z=16, t=19,5 | |
| 19 | Н***9 | Шайба | |
| 20 | Ж***6 | Гайка М27х1,5-6Н.05.019 |
