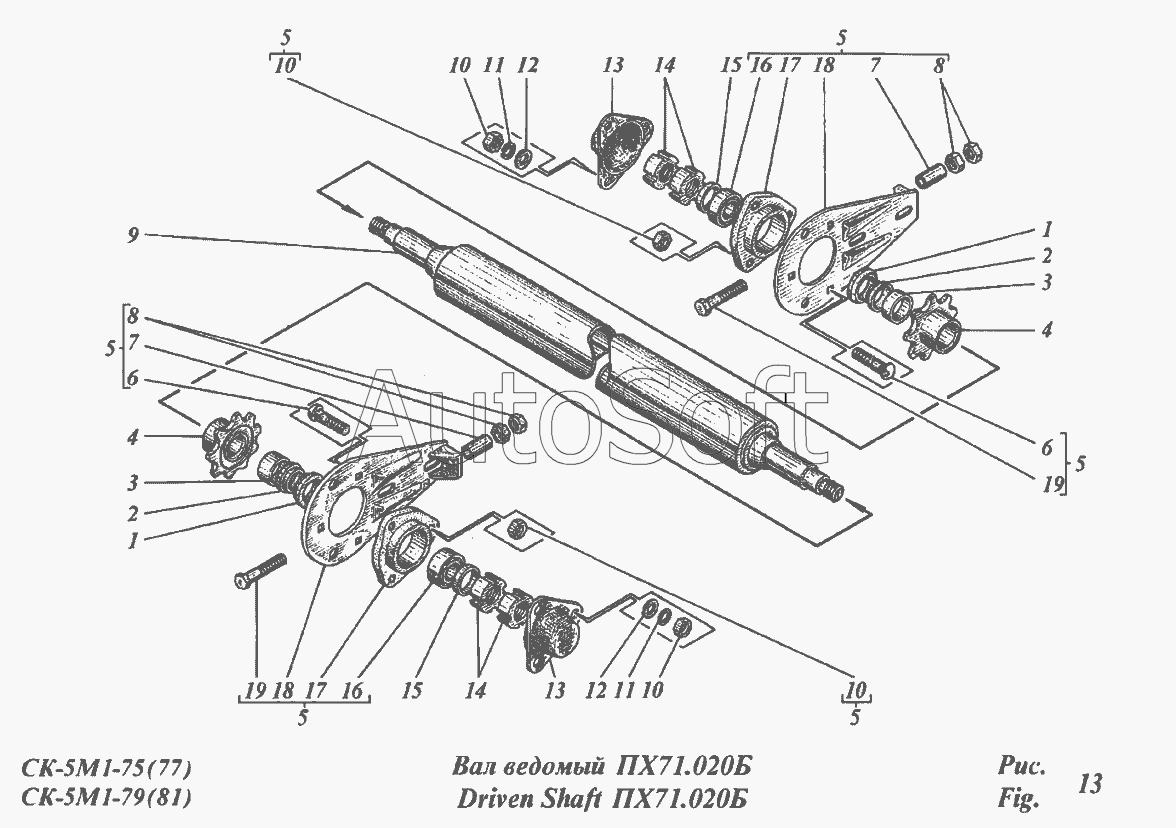

Каталог запасных частей к технике: РСМ CK-5М-1 «Нива» (2002). Вал ведомый ПХ71.020Б
/87.gif)
1
1
2
2
3
3
4
4
5
5
5
5
5
5
6
6
7
7
8
8
9
9
10
10
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***4 | Шайба | |
| 2 | П***5 | Втулка | |
| 3 | Р***2 | Втулка | |
| 4 | Р***А | Звездочка z=9 t=38,0 | |
| 5 | Р***1 | Ползун | |
| 6 | 7***9 | Болт | |
| 7 | Р***А | Втулка | |
| 8 | 5***9 | Гайка | |
| 9 | П***0 | Вал | |
| 9 | П***0 | Вал | |
| 10 | 5***9 | Гайка | |
| 11 | 6***9 | Шайба | |
| 12 | 1***9 | Шайба | |
| 13 | Р***6 | Колпак | |
| 14 | 1***9 | Гайка | |
| 15 | Р***3 | Втулка | |
| 16 | 1***7 | Подшипник или 1580207К10Т2С27 | |
| 17 | Н***4 | Корпус подшипника | |
| 18 | Р***Б | Ползун | |
| 19 | 7***9 | Болт | |
| 19 | Р***0 | Болт |
