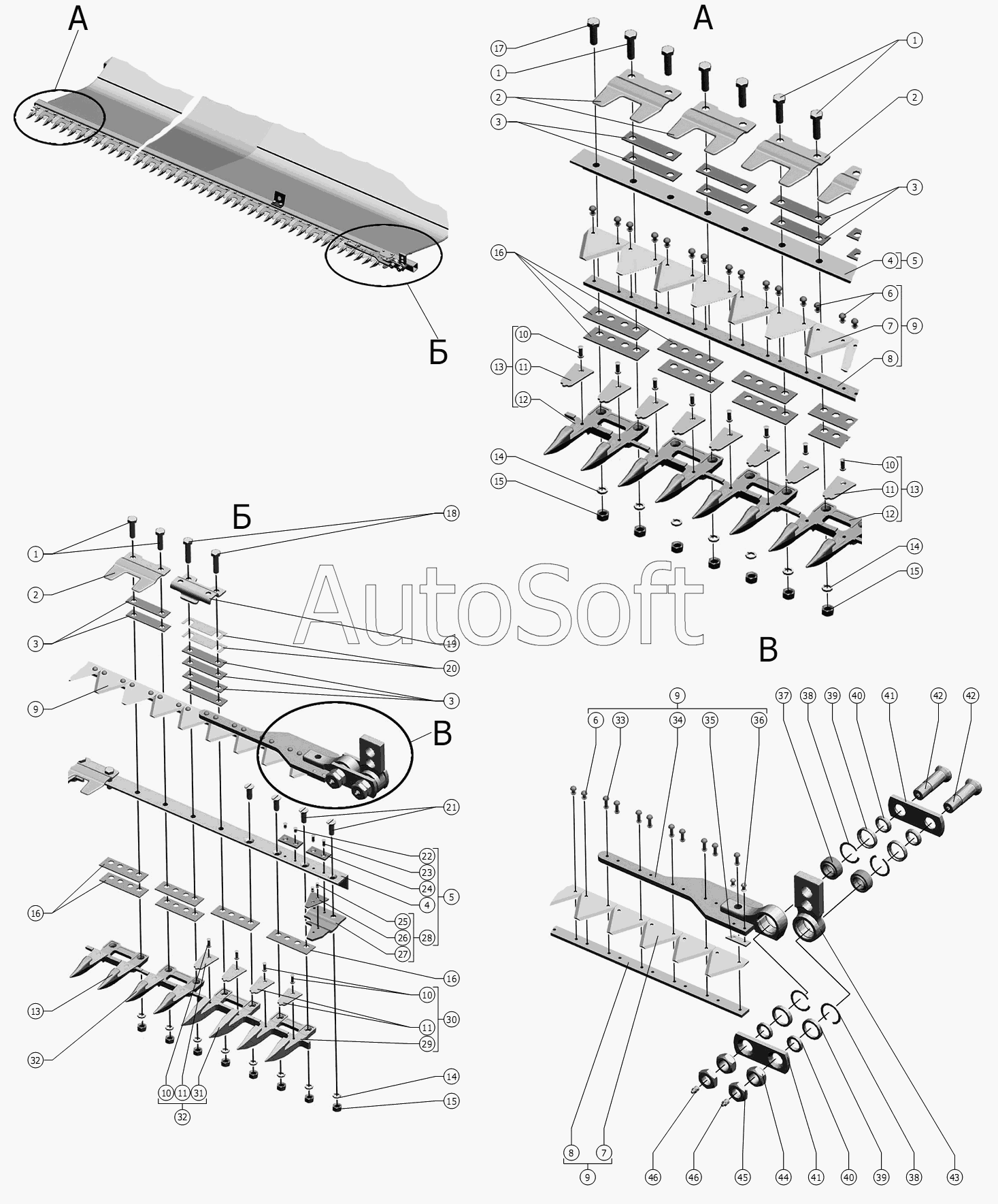

Каталог запасных частей к технике: РСМ Жатка РСМ-081.27 (вариант) (2010). Аппарат режущий
18
27
26
25
24
23
22
21
20
19
28
17
16
16
16
16
16
15
15
15
15
15
14
14
37
46
46
45
44
43
42
42
41
41
40
40
39
39
38
38
14
14
14
36
35
34
33
32
32
31
30
29
4
7
7
6
6
6
6
5
5
5
5
4
4
7
7
4
3
3
3
3
3
2
2
2
2
1
1
1
10
10
10
13
13
13
13
13
12
12
12
12
11
11
11
11
11
11
1
10
10
10
9
9
9
9
9
9
8
8
8
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***0 | Болт | |
| 1 | М***0 | Болт | |
| 1 | М***0 | Болт | |
| 2 | 0***4 | Противорез | |
| 2 | 0***4 | Противорез | |
| 2 | 0***4 | Противорез | |
| 3 | 0***3 | Прокладка | |
| 3 | 0***3 | Прокладка | |
| 3 | 0***3 | Прокладка | |
| 4 | 0***2 | Брус | |
| 4 | 0***1 | Брус | |
| 4 | 0***2 | Брус | |
| 5 | 0***0 | Брус | |
| 5 | 0***1 | Брус | |
| 5 | 0***2 | Брус | |
| 6 | 6***0 | Заклёпка | |
| 6 | 6***0 | Заклёпка | |
| 6 | 6***0 | Заклёпка | |
| 7 | Н***4 | Сегмент 2Н | |
| 7 | Н***4 | Сегмент 2Н | |
| 7 | Н***4 | Сегмент 2Н | |
| 8 | 0***1 | Полоса ножевая | |
| 8 | 0***2 | Полоса ножевая | |
| 8 | 0***3 | Полоса ножевая | |
| 9 | 0***0 | Нож | |
| 9 | 0***1 | Нож | |
| 9 | 0***2 | Нож | |
| 10 | Р***1 | Заклепка | |
| 10 | Р***1 | Заклепка | |
| 10 | Р***1 | Заклепка | |
| 11 | Н***6 | Вкладыш | |
| 11 | Н***6 | Вкладыш | |
| 11 | Н***6 | Вкладыш | |
| 12 | 0***1 | Палец двойной | |
| 12 | 0***1 | Палец двойной | |
| 12 | 0***1 | Палец двойной | |
| 13 | 0***0 | Палец двойной | |
| 13 | 0***0 | Палец двойной | |
| 13 | 0***0 | Палец двойной | |
| 14 | 1***0 | Шайба | |
| 14 | 1***0 | Шайба | |
| 14 | 1***0 | Шайба | |
| 15 | М***0 | Гайка | |
| 15 | М***0 | Гайка | |
| 15 | М***0 | Гайка | |
| 16 | 0***2 | Пластина трения | |
| 16 | 0***2 | Пластина трения | |
| 16 | 0***2 | Пластина трения | |
| 17 | М***0 | Болт | |
| 18 | М***0 | Болт | |
| 19 | 3***2 | Прижим | |
| 20 | Р***3 | Прокладка или Р230.00.002 или РСМ-100.70.05.453 | |
| 21 | В***0 | Винт | |
| 22 | 6***0 | Заклёпка | |
| 23 | 6***0 | Заклёпка | |
| 24 | 0***3 | Пластина | |
| 25 | 5***0 | Заклёпка | |
| 26 | Р***1 | Пластина | |
| 27 | 0***5 | Противорез | |
| 28 | 0***0 | Противорез | |
| 29 | Р***1 | Палец двойной | |
| 30 | Р***1 | Палец двойной | |
| 31 | Р***1 | Палец двойной | |
| 32 | Р***0 | Палец двойной | |
| 33 | 6***0 | Заклёпка | |
| 34 | 0***0 | Основание | |
| 35 | 0***4 | Пластина | |
| 36 | 6***0 | Заклёпка | |
| 37 | Ш***8 | Подшипник | |
| 38 | C***6 | Кольцо | |
| 39 | Ж***1 | Прокладка | |
| 40 | Ж***4 | Втулка | |
| 41 | Ж***А | Серьга | |
| 42 | Р***9 | Ось или ЖХН03.603 | |
| 43 | Ж***2 | Рычаг | |
| 44 | Р***1 | Гайка или ЖХН03.605 | |
| 45 | П***5 | Гайка М24х 1,5 | |
| 46 | 1***4 | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 |
