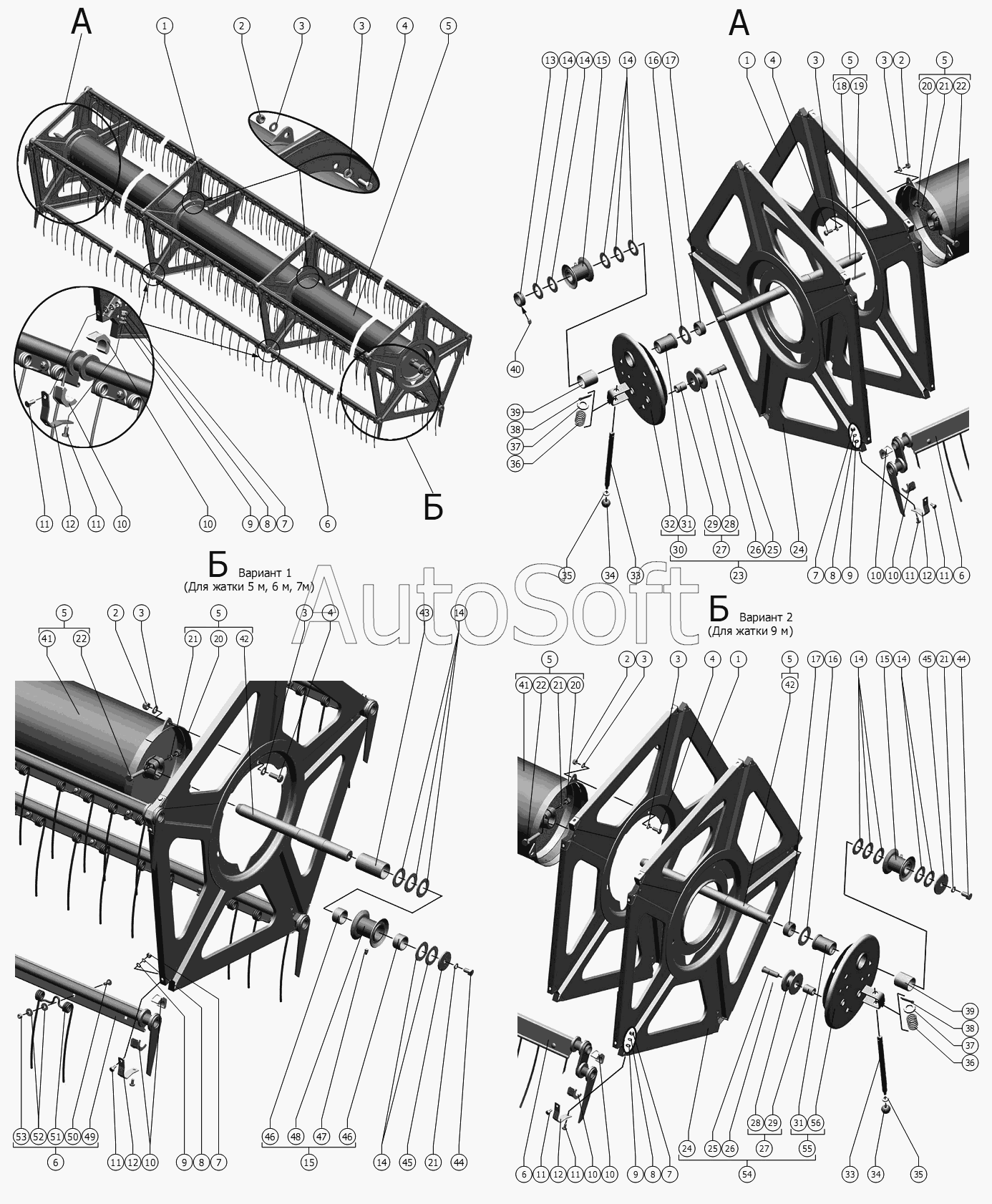

Каталог запасных частей к технике: РСМ Жатка РСМ-081.27 (вариант) (2010). Мотовило
1
1
1
1
1
1
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
5
5
5
5
5
5
5
5
5
5
6
6
6
6
6
6
6
7
7
7
7
7
7
7
8
8
8
8
8
8
8
9
9
9
9
9
9
9
10
10
10
10
10
10
10
10
10
11
11
11
11
11
11
11
11
11
12
12
12
12
12
12
12
13
14
14
14
14
14
14
14
15
15
15
16
16
16
17
17
17
18
19
20
20
20
21
21
21
21
21
22
22
22
23
24
24
24
25
25
25
26
26
26
27
27
27
28
28
28
29
29
29
30
31
31
31
32
33
33
33
34
34
34
35
35
35
36
36
36
37
37
37
38
38
38
39
39
39
40
41
41
41
41
41
42
42
42
43
44
44
45
45
46
46
47
48
49
49
49
49
50
50
50
50
51
51
51
51
52
52
52
52
53
53
53
53
54
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Крестовина | |
| 1 | 0***0 | Крестовина | |
| 1 | 0***0 | Крестовина | |
| 1 | 0***0 | Крестовина | |
| 2 | I***8 | Гайка шестигранная | |
| 2 | I***8 | Гайка шестигранная | |
| 2 | I***8 | Гайка шестигранная | |
| 2 | I***8 | Гайка шестигранная | |
| 3 | С***8 | Шайба | |
| 3 | С***8 | Шайба | |
| 3 | С***8 | Шайба | |
| 3 | С***8 | Шайба | |
| 4 | М***0 | Болт | |
| 4 | М***0 | Болт | |
| 4 | М***0 | Болт | |
| 4 | М***0 | Болт | |
| 5 | 0***0 | Труба мотовила | |
| 5 | 0***1 | Труба мотовила | |
| 5 | 0***2 | Труба мотовила | |
| 5 | 0***3 | Труба мотовила | |
| 6 | 0***0 | Граблина | |
| 6 | 0***1 | Граблина | |
| 6 | 0***2 | Граблина | |
| 6 | 0***3 | Граблина | |
| 7 | М***0 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 7 | М***0 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 7 | М***0 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 7 | М***0 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 8 | 8***0 | Шайба | |
| 8 | 8***0 | Шайба | |
| 8 | 8***0 | Шайба | |
| 8 | 8***0 | Шайба | |
| 9 | С***8 | Шайба | |
| 9 | С***8 | Шайба | |
| 9 | С***8 | Шайба | |
| 9 | С***8 | Шайба | |
| 10 | 0***1 | Полуподшипник | |
| 10 | 0***1 | Полуподшипник | |
| 10 | 0***1 | Полуподшипник | |
| 10 | 0***1 | Полуподшипник | |
| 11 | М***0 | Болт | |
| 11 | М***0 | Болт | |
| 11 | М***0 | Болт | |
| 11 | М***0 | Болт | |
| 12 | 0***2 | Скоба | |
| 12 | 0***2 | Скоба | |
| 12 | 0***2 | Скоба | |
| 12 | 0***2 | Скоба | |
| 13 | 3***4 | Кольцо установочное | |
| 14 | A***8 | Шайба | |
| 15 | 3***0 | Подшипник | |
| 16 | Р***1 | Шайба | |
| 16 | Р***1 | Шайба | |
| 17 | Р***7 | Втулка | |
| 17 | Р***7 | Втулка | |
| 18 | 0***2 | Цапфа | |
| 19 | 1***8 | Шпонка | |
| 20 | М***0 | Гайка | |
| 21 | 1***0 | Шайба | |
| 22 | М***0 | Болт | |
| 23 | 0***1 | Экцентрик | |
| 24 | 0***1 | Крестовина | |
| 24 | 0***1 | Крестовина | |
| 25 | 3***А | Ось | |
| 25 | 3***А | Ось | |
| 26 | 3***9 | Шплинт | |
| 26 | 3***9 | Шплинт | |
| 27 | 3***0 | Ролик в сборе | |
| 27 | 3***0 | Ролик в сборе | |
| 28 | 3***А | Ролик | |
| 28 | 3***А | Ролик | |
| 29 | 3***6 | Втулка | |
| 29 | 3***6 | Втулка | |
| 30 | 0***1 | Механизм регулировки | |
| 31 | 3***5 | Втулка | |
| 31 | 3***5 | Втулка | |
| 32 | 0***1 | Поводок | |
| 33 | 0***1 | Рычаг | |
| 33 | 0***1 | Рычаг | |
| 34 | Н***4 | Ручка шаровая | |
| 34 | Н***4 | Ручка шаровая | |
| 35 | 1***0 | Шайба | |
| 35 | 1***0 | Шайба | |
| 36 | 5***7 | Пружина | |
| 36 | 5***7 | Пружина | |
| 37 | С***8 | Шайба | |
| 37 | С***8 | Шайба | |
| 38 | 4***9 | Шплинт | |
| 38 | 4***9 | Шплинт | |
| 39 | 0***2 | Кожух | |
| 39 | 0***2 | Кожух | |
| 40 | В***3 | Винт | |
| 41 | 0***0 | Труба мотовила | |
| 41 | 0***1 | Труба мотовила | |
| 41 | 0***2 | Труба мотовила | |
| 41 | 0***3 | Труба мотовила | |
| 42 | 0***3 | Гайка шестигранная SO 7042-М8-5 | |
| 42 | 0***1 | Цапфа | |
| 43 | 0***3 | Кожух | |
| 44 | М***9 | Болт М12-6gx20.88.35.019 | |
| 45 | Р***3 | Шайба | |
| 46 | 3***5 | Втулка | |
| 47 | М***р | Маслёнка 1.3.Ц6.хр | |
| 48 | 3***0 | Корпус | |
| 49 | 0***0 | Граблина | |
| 49 | 0***0 | Граблина | |
| 49 | 0***0 | Граблина | |
| 49 | 0***0 | Граблина | |
| 50 | М***1 | Болт | |
| 50 | М***1 | Болт | |
| 50 | М***1 | Болт | |
| 50 | М***1 | Болт | |
| 51 | 0***4 | Граблина | |
| 51 | 0***4 | Граблина | |
| 51 | 0***4 | Граблина | |
| 51 | 0***4 | Граблина | |
| 52 | C***8 | Шайба | |
| 52 | C***8 | Шайба | |
| 52 | C***8 | Шайба | |
| 52 | C***8 | Шайба | |
| 53 | I***5 | Гайка шестигранная | |
| 53 | I***5 | Гайка шестигранная | |
| 53 | I***5 | Гайка шестигранная | |
| 53 | I***5 | Гайка шестигранная | |
| 54 | 0***0 | Эксцентрик | |
| 55 | 0***0 | Механизм регулировочный | |
| 56 | 0***0 | Поводок |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
