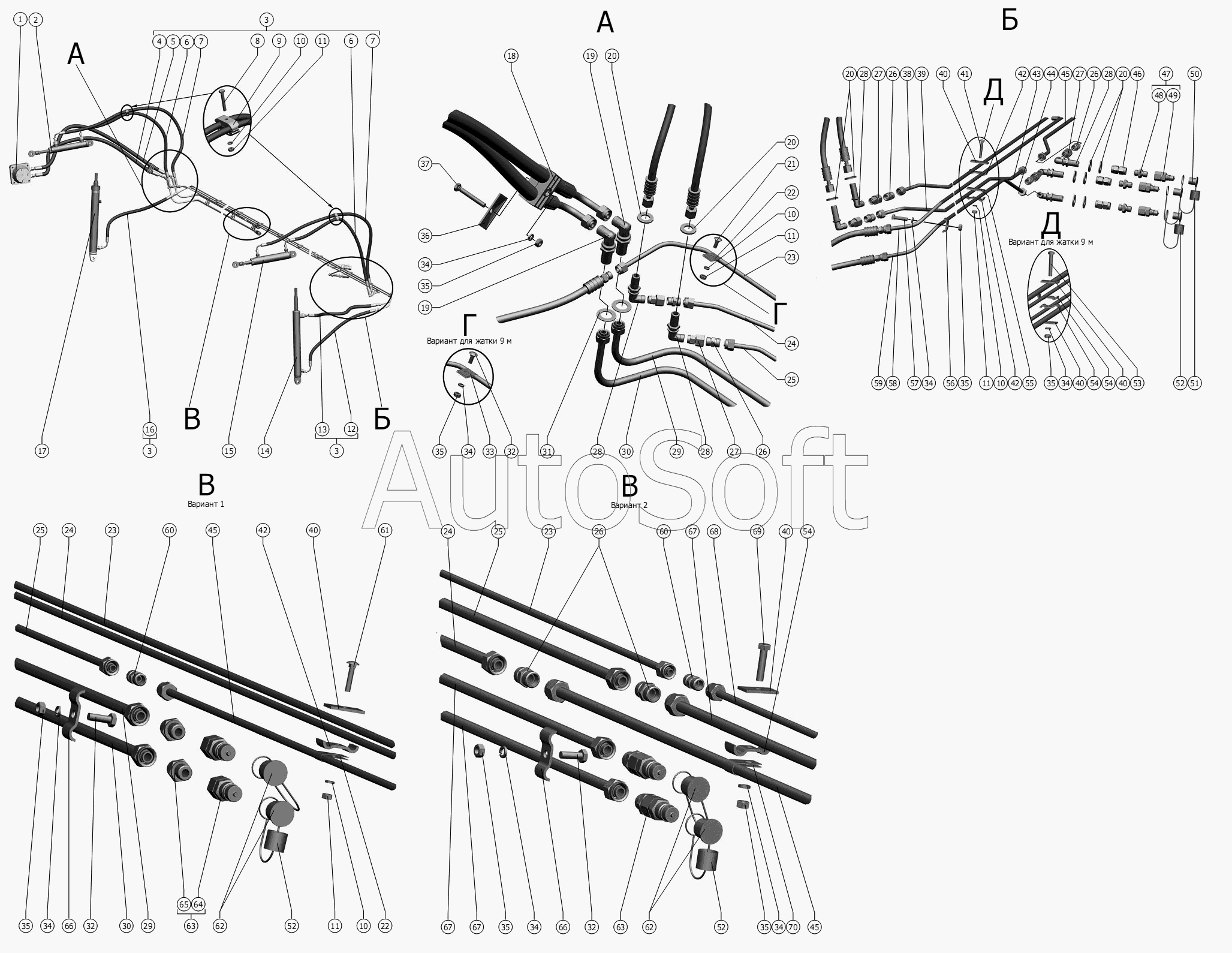

Каталог запасных частей к технике: РСМ Жатка РСМ-081.27 (вариант) (2010). Гидрооборудование жатки
1
2
3
3
3
3
3
4
5
6
6
7
7
8
9
10
10
10
10
10
10
10
11
11
11
11
11
11
11
12
13
14
15
16
17
18
19
19
20
20
20
20
21
22
22
22
22
23
23
23
23
24
24
24
24
25
25
25
25
25
25
26
26
26
26
27
27
27
28
28
28
28
29
29
29
29
29
30
30
30
30
30
31
32
32
32
32
32
33
34
34
34
34
34
34
34
34
34
35
35
35
35
35
35
35
35
35
36
37
38
38
39
39
39
39
40
40
40
40
40
40
40
40
41
41
41
42
42
42
42
42
43
44
45
45
45
45
46
47
48
49
50
51
52
52
52
53
54
54
54
55
55
55
56
57
58
58
59
59
59
59
60
60
60
60
61
61
61
62
62
63
63
64
65
66
66
66
66
67
67
67
67
67
68
69
70
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Гидромотор | |
| 2 | Ц***У | Цилиндp гидpавлический специальный | |
| 3 | 0***0 | Гидрооборудование жатки | |
| 3 | 0***1 | Гидрооборудование жатки | |
| 3 | 0***2 | Гидрооборудование жатки | |
| 3 | 0***3 | Гидрооборудование жатки | |
| 4 | Р***3 | РВД. 12.А2.А3.1110.21/63 | |
| 5 | Р***3 | РВД. 12.А2.А3.1160.21/63 | |
| 6 | Р***N | РВД. 6.А2L.А3L.910.1SN ТУ 4791-001-00166887-2002 | |
| 7 | Р***N | РВД. 6.А2L.А3L.1110.1SN ТУ 4791-001-00166887-2002 | |
| 8 | М***0 | Болт | |
| 9 | L***Z | Зажим | |
| 10 | 6***0 | Шайба | |
| 10 | 6***0 | Шайба | |
| 10 | 6***0 | Шайба | |
| 10 | 6***0 | Шайба | |
| 11 | М***0 | Гайка | |
| 11 | М***0 | Гайка | |
| 11 | М***0 | Гайка | |
| 11 | М***0 | Гайка | |
| 12 | Р***N | РВД. 6.А3L.Б2.660.1SN | |
| 13 | Р***N | РВД. 6.А2L.Б2.510.1SN | |
| 14 | 0***0 | Гидроцилиндр | |
| 15 | 0***0 | Гидроцилиндр | |
| 16 | Р***N | РВД. 6.А3L.Б2.610.1SN | |
| 17 | 0***0 | Гидроцилиндр | |
| 18 | 3***Н | Скоба | |
| 19 | W***F | Угольник | |
| 20 | С***8 | Шайба | |
| 21 | М***1 | Болт | |
| 22 | 5***2 | Скоба | |
| 22 | 5***2 | Скоба | |
| 22 | 5***2 | Скоба | |
| 23 | 0***0 | Трубопровод | |
| 23 | 0***0 | Трубопровод | |
| 24 | 0***0 | Трубопровод | |
| 24 | 0***0 | Трубопровод | |
| 25 | 0***0 | Трубопровод | |
| 25 | 0***1 | Трубопровод | |
| 25 | 0***2 | Трубопровод | |
| 25 | 0***0 | Трубопровод | |
| 26 | G***X | Штуцер проходной | |
| 27 | G***F | Штуцер переходной | |
| 28 | W***F | Угольник | |
| 29 | 0***0 | Трубопровод | |
| 29 | 0***1 | Трубопровод | |
| 29 | 0***2 | Трубопровод | |
| 29 | 0***0 | Трубопровод | |
| 30 | 0***0 | Трубопровод | |
| 30 | 0***1 | Трубопровод | |
| 30 | 0***2 | Трубопровод | |
| 30 | 0***0 | Трубопровод | |
| 31 | С***8 | Шайба | |
| 32 | М***0 | Болт | |
| 32 | М***0 | Болт | |
| 32 | М***0 | Болт | |
| 33 | Р***5 | Скоба | |
| 34 | 8***0 | Шайба | |
| 34 | 8***0 | Шайба | |
| 34 | 8***0 | Шайба | |
| 35 | М***0 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 35 | М***0 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 35 | М***0 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 36 | G***3 | Накладка | |
| 37 | М***0 | Болт | |
| 38 | 0***0 | Трубопровод | |
| 38 | 0***0 | Трубопровод | |
| 39 | 0***0 | Трубопровод | |
| 39 | 0***1 | Трубопровод | |
| 39 | 0***2 | Трубопровод | |
| 39 | 0***0 | Трубопровод | |
| 40 | Р***7 | Планка | |
| 40 | Р***7 | Планка | |
| 40 | Р***7 | Планка | |
| 40 | Р***7 | Планка | |
| 41 | М***1 | Болт | |
| 41 | М***1 | Болт | |
| 41 | М***1 | Болт | |
| 42 | 0***3 | Скоба | |
| 42 | 0***3 | Скоба | |
| 42 | 0***3 | Скоба | |
| 43 | 0***0 | Трубопровод | |
| 44 | 0***0 | Трубопровод | |
| 45 | 0***0 | Трубопровод | |
| 45 | 0***0 | Трубопровод | |
| 46 | G***F | Штуцер переходной | |
| 47 | 0***0 | Полумуфта | |
| 48 | G***F | Штуцер ввертной | |
| 49 | H***4 | Полумуфта | |
| 50 | H***1 | Колпачок | |
| 51 | 1***4 | Трубка | |
| 52 | 1***5 | Трубка | |
| 53 | М***0 | Болт | |
| 54 | Р***4 | Скоба | |
| 55 | Р***8 | Накладка | |
| 55 | Р***8 | Накладка | |
| 55 | Р***8 | Накладка | |
| 56 | Р***А | Скоба | |
| 57 | М***0 | Болт | |
| 58 | 0***0 | Трубопровод | |
| 58 | 0***0 | Трубопровод | |
| 59 | 0***0 | Трубопровод | |
| 59 | 0***1 | Трубопровод | |
| 59 | 0***2 | Трубопровод | |
| 59 | 0***0 | Трубопровод | |
| 60 | G***X | Штуцер проходной | |
| 60 | G***X | Штуцер проходной | |
| 60 | G***X | Штуцер проходной | |
| 61 | М***1 | Болт | |
| 61 | М***1 | Болт | |
| 61 | М***1 | Болт | |
| 62 | H***1 | Колпачок | |
| 63 | 1***0 | Полумуфта | |
| 64 | H***6 | Полумуфта | |
| 65 | G***F | Штуцер ввертной | |
| 66 | Р***3 | Скоба или РСМ-10.05.16.501 | |
| 66 | Р***3 | Скоба или РСМ-10.05.16.501 | |
| 66 | Р***3 | Скоба или РСМ-10.05.16.501 | |
| 67 | 0***0 | Трубопровод | |
| 67 | 0***1 | Трубопровод | |
| 67 | 0***0 | Трубопровод | |
| 68 | 0***0 | Трубопровод | |
| 69 | М***0 | Болт | |
| 70 | 5***9 | Скоба |
