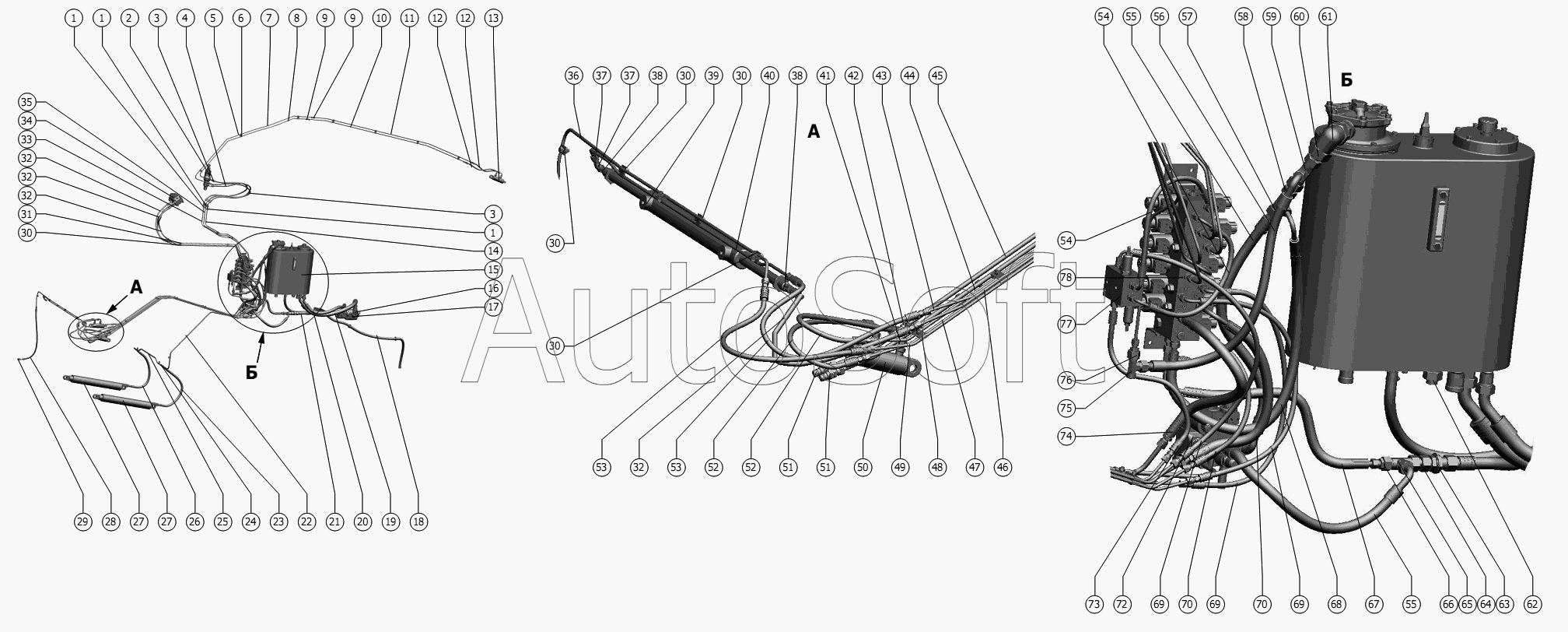

Каталог запасных частей к технике: РСМ-1401 (2009). Основная гидросистема
50
59
58
57
56
55
55
54
54
53
53
52
52
51
51
60
49
48
47
46
45
44
43
42
41
69
69
69
78
77
76
75
74
73
72
70
70
40
68
67
66
65
64
63
62
61
11
20
19
18
17
16
15
14
13
12
12
21
10
9
9
8
7
6
5
4
3
3
2
30
30
30
30
30
39
38
38
37
37
36
35
34
33
32
32
32
32
31
1
1
1
29
28
27
27
26
25
24
23
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | S***F | Штуцер проходной | |
| 2 | Н***1 | Гидроцилиндр | |
| 3 | Р***N | РВД. 6.А7L.B2L.1150.1SN | |
| 4 | Р***0 | РВД. 6.А3L. A7L.1110.1SN/270 | |
| 5 | 0***3 | Скоба | |
| 6 | Р***7 | Планка | |
| 7 | 1***0 | Трубопровод | |
| 8 | 1***0 | Трубопровод | |
| 9 | G***X | Штуцер проходной | |
| 10 | 1***0 | Трубопровод | |
| 11 | 1***0 | Трубопровод | |
| 12 | Р***2 | РВД. 6.А3L.Б2.410.1SN ТУ 4791-001-00166887-2002 | |
| 13 | Е***4 | Гидроцилиндр | |
| 14 | 1***0 | Трубопровод | |
| 15 | 1***0 | Гидробак | |
| 16 | D***F | Штуцер переходной | |
| 17 | Н***7 | Насос шестеренный | |
| 18 | 1***1 | Рукав | |
| 19 | 1***) | Рукав армированный | |
| 20 | 1***) | Рукав армированный | |
| 21 | 2***2 | Рукав армированный | |
| 22 | 1***0 | Трубопровод | |
| 23 | Р***2 | РВД. 12.А2.А2.860.21/63 ТУ 4791-001-00166887-2002 | |
| 24 | N***X | Тройник | |
| 25 | 1***0 | Трубоповод | |
| 26 | Р***2 | РВД. 12.А2.Б2.810.21/63 ТУ 4791-001-00166887-2002 | |
| 27 | 1***0 | Гидроцилиндр | |
| 28 | 1***) | Рукав армированный | |
| 29 | G***F | Штуцер ввертной | |
| 30 | Р***5 | Скоба | |
| 31 | Р***А | Скоба | |
| 32 | Р***2 | РВД. 6.А2L.Б2.610.1SN ТУ 4791-001-00166887-2002 | |
| 33 | 1***0 | Трубопровод | |
| 34 | 1***0 | Гидромотор | |
| 35 | 1***0 | Трубопровод | |
| 36 | 1***0 | Трубопровод | |
| 37 | E***F | Угольник | |
| 38 | 1***3 | Штуцер | |
| 39 | Е***0 | Гидроцилиндр | |
| 40 | 1***0 | Трубопровод | |
| 41 | 1***0 | Трубопровод | |
| 42 | Р***3 | Скоба или РСМ-10.05.16.501 | |
| 43 | 1***0 | Трубопровод | |
| 44 | 1***0 | Трубопровод | |
| 45 | 1***0 | Трубопровод | |
| 46 | 1***0 | Трубопровод | |
| 47 | 1***0 | Трубопровод | |
| 48 | 3***9 | Скоба | |
| 49 | 1***0 | Трубопровод | |
| 50 | 1***1 | Гидроцилиндр | |
| 51 | 1***E | Полумуфта | |
| 52 | Р***2 | РВД.6.А3L.Б2.560.1SN ТУ 4791-001-00166887-2002 | |
| 53 | Р***2 | РВД. 6.Б2.Б2.660.1SN ТУ 4791-001-00166887-2002 | |
| 54 | Р***2 | РВД. 6.А3L.A3L.410.1SN ТУ 4791-001-00166887-2002 | |
| 55 | Р***2 | РВД. 16.А2L.A3L.610.2SN ТУ 4791-001-00166887-2002 | |
| 56 | 2***) | Рукав армированный | |
| 57 | T***X | Тройник | |
| 58 | G***F | Штуцер переходной | |
| 59 | T***X | Тройник | |
| 60 | G***F | Штуцер переходной | |
| 61 | E***F | Угольник | |
| 62 | V***F | Заглушка | |
| 63 | S***F | Штуцер проходной | |
| 64 | G***F | Штуцер переходной | |
| 65 | T***X | Тройник | |
| 66 | R***F | Штуцер переходной | |
| 67 | Р***0 | РВД. 12.А2.А2.560.27,5/110 | |
| 68 | Р***0 | РВД. 12.А2.А3.860.27,5/110 | |
| 69 | Р***N | РВД. 6.А3L.Б2.760.1SN | |
| 70 | Р***0 | РВД. 12.А3. Б2.510.27,5/110 | |
| 71 | Р***N | РВД. 6.А3L.Б2.410.1SN | |
| 72 | 0***1 | Блок продольного копирования с переливным клапаном | |
| 73 | Р***N | РВД. 6.А2L.Б2.450.1SN | |
| 74 | Р***3 | РВД. 12.А2.Б2.560.21/63 | |
| 75 | T***X | Тройник | |
| 76 | R***F | Штуцер переходной | |
| 77 | 0***0 | Гидравлический блок | |
| 78 | 0***1 | Гидравлический блок распределителей |
