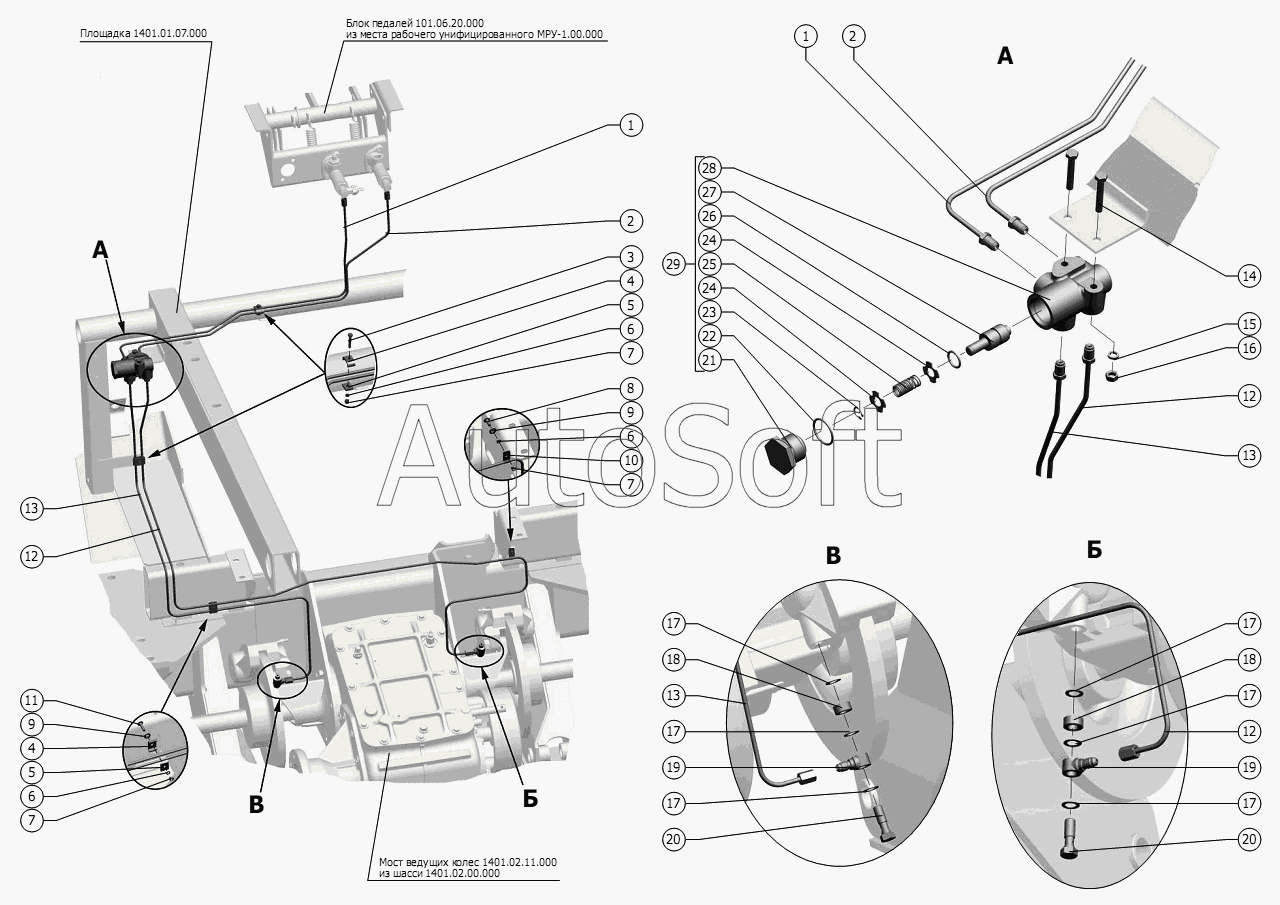

Каталог запасных частей к технике: РСМ-1401 (2009). Коммуникации управления тормозами
27
19
19
20
20
21
22
23
24
24
25
26
18
18
28
29
1401.02.00.000
МРУ-1.00.000
1401.02.11.000
101.06.20.000
1401.01.07.000
10
2
2
3
4
4
5
5
6
6
6
7
7
7
8
9
9
1
1
11
12
12
12
13
13
13
14
15
16
17
17
17
17
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 101.06.20.000 | 1***0 | Блок педалей | |
| 1401.01.07.000 | 1***0 | Площадка | |
| 1401.02.00.000 | 1***0 | Шасси | |
| 1401.02.11.000 | 1***0 | Мост ведущих колес | |
| МРУ-1.00.000 | М***0 | Место рабочее унифицированное | |
| 1 | 1***0 | Трубопровод | |
| 2 | 1***0 | Трубопровод | |
| 3 | М***0 | Болт | |
| 4 | 8***4 | Скоба | |
| 5 | Р***1 | Накладка | |
| 6 | 6***0 | Шайба | |
| 7 | М***0 | Гайка | |
| 8 | М***1 | Болт | |
| 9 | С***8 | Шайба | |
| 10 | 5***2 | Скоба | |
| 11 | М***1 | Болт | |
| 12 | 1***0 | Трубопровод | |
| 13 | 1***0 | Трубопровод | |
| 14 | М***0 | Болт | |
| 15 | 8***0 | Шайба | |
| 16 | М***0 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 17 | 7***5 | Прокладка | |
| 18 | Р***1 | Кольцо | |
| 19 | Р***7 | Угольник | |
| 20 | Р***1 | Болт | |
| 21 | 3***4 | Пробка | |
| 22 | 3***2 | Кольцо | |
| 23 | C***6 | Кольцо | |
| 24 | 3***6 | Шайба | |
| 25 | 3***3 | Пружина | |
| 26 | 3***А | Кольцо | |
| 27 | 3***2 | Поршень | |
| 28 | 3***Б | Корпус регулятора | |
| 29 | 3***0 | Регулятор давления |
