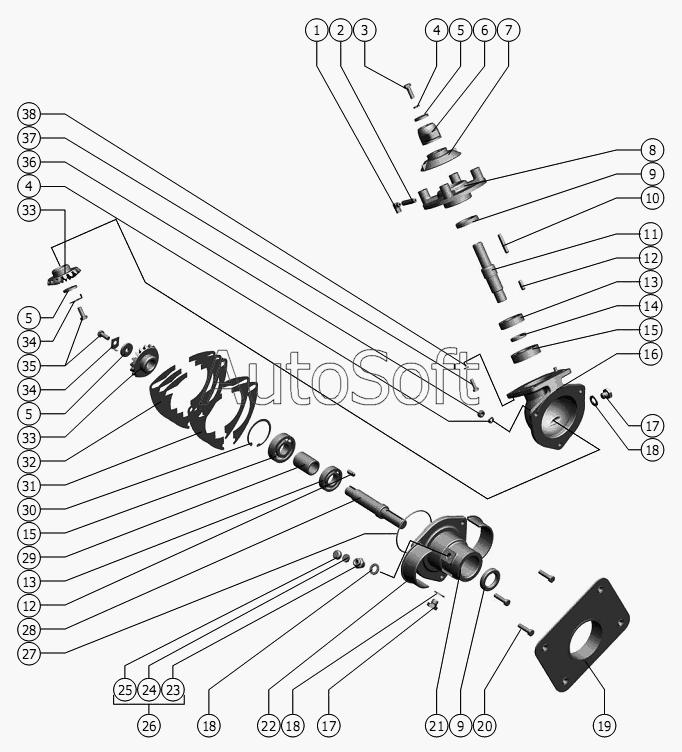

Каталог запасных частей к технике: РСМ-181 "Torum-740" (вариант) (2010). Редуктор
1
2
3
4
4
5
5
5
6
7
8
9
9
10
11
12
12
13
13
14
15
15
16
17
17
18
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
33
34
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | W***3 | Штуцер угловой | |
| 2 | Р***2 | Трубка | |
| 3 | М***0 | Болт | |
| 4 | 1***0 | Шайба | |
| 5 | Р***Б | Шайба | |
| 6 | Р***А | Сфера | |
| 7 | Р***0 | Крыльчатка | |
| 8 | Р***Б | Крышка | |
| 9 | I***8 | Манжета | |
| 10 | 8***8 | Шпонка | |
| 11 | Р***В | Вал | |
| 12 | 8***8 | Шпонка | |
| 13 | 6***1 | Подшипник | |
| 14 | Р***6 | Втулка | |
| 15 | 3***5 | Подшипник | |
| 16 | 1***1 | Корпус редуктора | |
| 17 | Р***А | Пробка | |
| 18 | Р***2 | Прокладка | |
| 19 | 1***0 | Опора | |
| 20 | М***0 | Болт | |
| 21 | 1***2 | Стакан | |
| 22 | 1***1 | Втулка | |
| 23 | Р***7 | Штуцер | |
| 24 | Р***3 | Фильтр | |
| 25 | Р***1 | Колпачок | |
| 26 | Р***0 | Сапун | |
| 27 | 1***3 | Кольцо | |
| 28 | 1***1 | Вал | |
| 29 | 1***1 | Втулка | |
| 30 | C***6 | Кольцо | |
| 31 | Р***2 | Прокладка регулировочная | |
| 32 | Р***1 | Прокладка регулировочная | |
| 33 | 1***1 | Шестерня | |
| 34 | Р***2 | Шайба | |
| 35 | М***0 | Болт | |
| 36 | М***0 | Гайка | |
| 37 | М***0 | Болт | |
| 38 | 8***0 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
