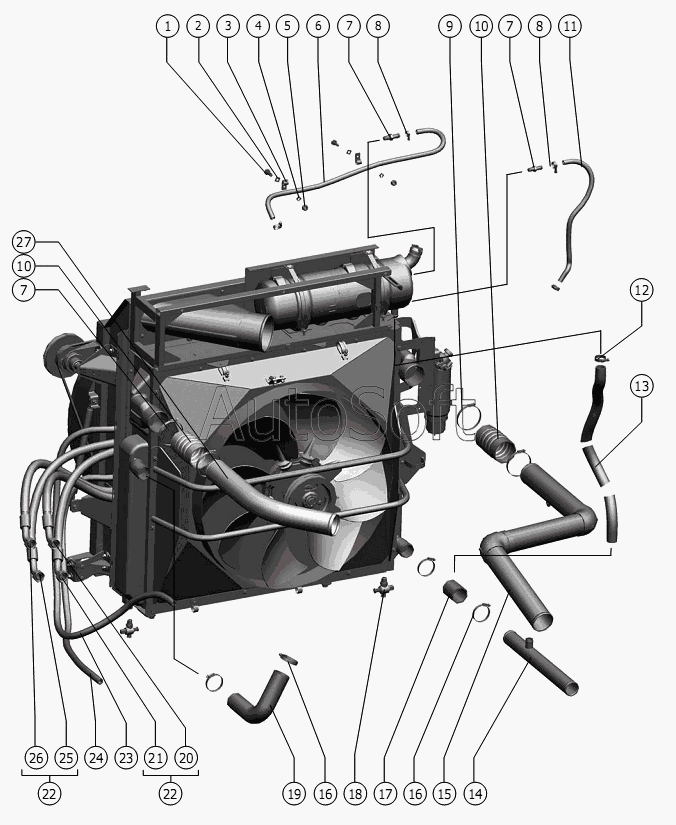

Каталог запасных частей к технике: РСМ-181 "Torum-740" (вариант) (2010). Установка трубопровода на блок радиатора
1
2
3
4
5
6
7
7
7
8
8
9
10
10
11
12
13
14
15
16
16
17
18
19
20
21
22
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***0 | Болт | |
| 2 | С***8 | Шайба | |
| 3 | 5***2 | Скоба | |
| 4 | 8***0 | Шайба | |
| 5 | М***0 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 6 | 1***9 | Шланг | |
| 7 | 1***8 | Штуцер | |
| 8 | T***1 | Хомут | |
| 9 | T***1 | Хомут | |
| 10 | 2***9 | Патрубок | |
| 11 | 1***7 | Шланг | |
| 12 | T***1 | Хомут | |
| 13 | 1***1 | Шланг | |
| 14 | 1***0 | Труба | |
| 15 | 1***0 | Воздуховод | |
| 16 | T***1 | Хомут | |
| 17 | 1***3 | Патрубок | |
| 18 | П***0 | Кран | |
| 19 | 2***1 | Патрубок | |
| 20 | Р***8 | РВД. 1SN 25/1310 DKO(г)36х2 28(45) DKO(ш)36х2 28 ТУ 4791-001-00166887-2002 | |
| 21 | Р***8 | РВД. 1SN 25/1260 DKO(г)36х2 28(45) DKO(ш)36х2 28 ТУ 4791-001-00166887-2002 | |
| 22 | 1***0 | Гидрооборудование установки моторной | |
| 23 | 1***2 | Шланг | |
| 24 | 1***3 | Шланг | |
| 25 | Р***8 | РВД. 1SN 25/1360 DKO(г)36х2 28(45) DKO(ш)36х2 28 ТУ 4791-001-00166887-2002 | |
| 26 | Р***8 | РВД. 1SN 25/1410 DKO(г)36х2 28(45) DKO(ш)36х2 28 ТУ 4791-001-00166887-2002 | |
| 27 | 1***7 | Патрубок |
