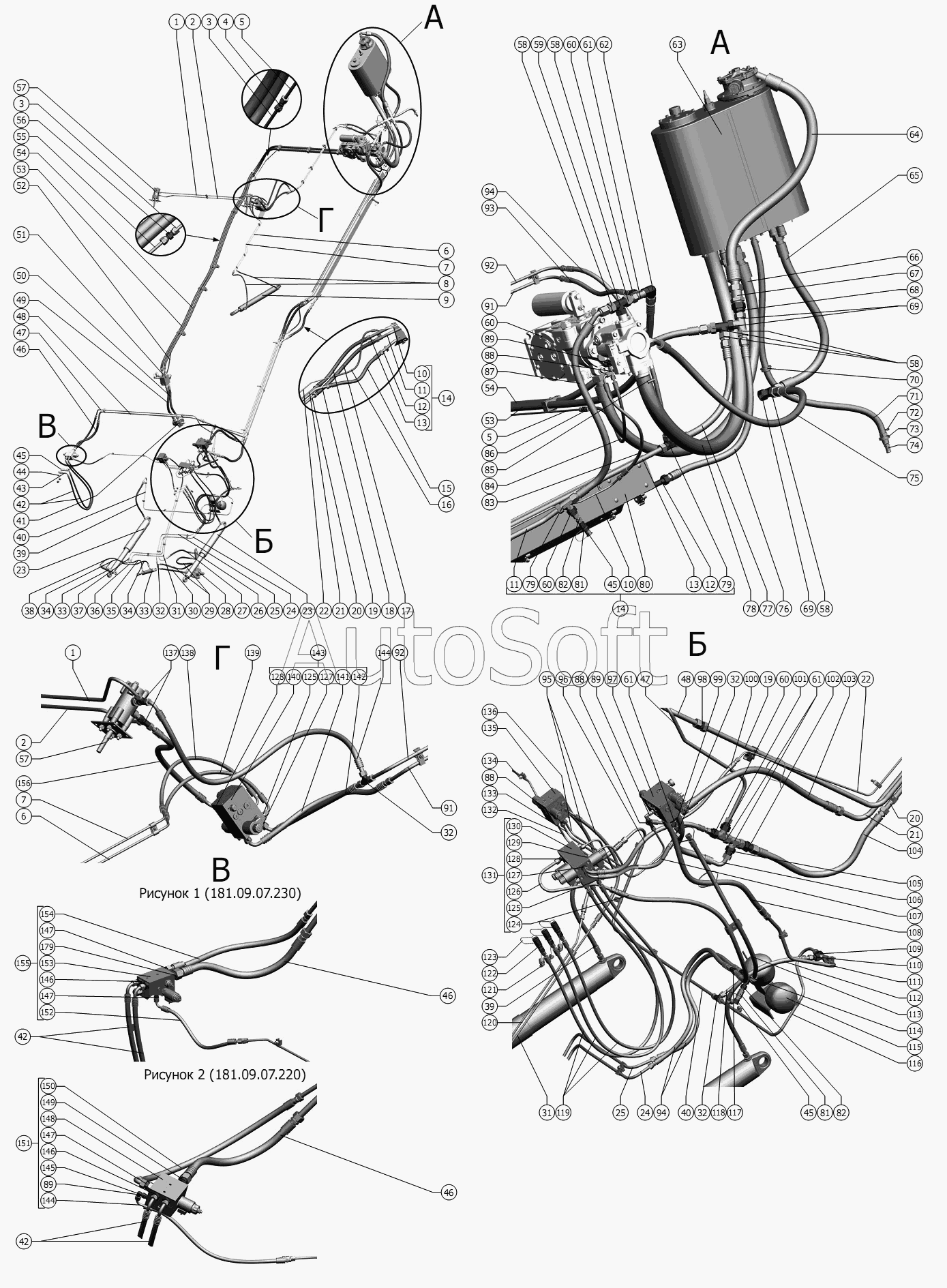

Каталог запасных частей к технике: РСМ-181 "Torum-740" (вариант) (2010). Основная гидросистема (с СКРП)

  1. Каталоги запчастей к технике
  2. Сельхозтехника
  3. РСМ
  4. РСМ-181 "Torum-740" (вариант) (2010)
  5. Основная гидросистема (с СКРП)
zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
5
5
6
6
7
7
8
9
10
10
11
11
12
12
13
13
14
14
15
16
17
18
19
19
20
20
21
21
22
22
23
23
24
24
25
25
26
27
28
29
30
31
31
32
32
32
32
33
33
34
34
35
36
37
38
39
39
40
40
41
42
42
42
43
44
45
45
45
46
46
46
47
47
48
48
49
50
51
52
53
53
54
54
55
56
57
57
58
58
58
58
59
60
60
60
60
61
61
61
62
63
64
65
66
67
68
69
69
70
71
72
73
74
75
76
77
78
79
79
80
81
81
82
82
83
84
85
86
87
88
88
88
89
89
89
91
91
92
92
93
94
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
125
126
127
127
128
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
144
145
146
146
147
147
147
148
149
149
150
151
152
153
154
155
156
181.09.07.220
181.09.07.230
Позиция на иллюстрации Заводской номер детали Название детали
181.09.07.220 1***0 Гидроблок
181.09.07.230 1***0 Гидроблок
1 1***0 Трубопровод
2 1***0 Трубопровод
3 1***0 Трубопровод
4 G***X Штуцер проходной
5 1***0 Трубопровод
6 1***0 Трубопровод
7 1***0 Трубопровод
8 Р***8 РВД. 1SN 6/760 DKO(г)14х1,5 8(90) DKO(ш)14х1,5 8 ТУ 4791-001-00166887-2002
9 1***0 Гидроцилиндр
10 1***0 Трубопровод
11 1***0 Трубопровод
12 1***0 Трубопровод
13 1***0 Трубопровод
14 1***0 Панель
15 Р***2 РВД. 1SN 20/560 DKO(ш)30х2 22 DKO(ш)30х2 22 ТУ 4791-001-00166887-2002
16 Р***8 РВД. 1SN 6/560 DKO(ш)14х1,5 8 DKO(ш)14х1,5 8 ТУ 4791-001-00166887-2002
17 Р***2 РВД. 2SN 20/710 DKO(ш)30х2 22 DKO(ш)30х2 22 ТУ 4791-001-00166887-2002
18 Р***2 РВД. 1SN 20/610 DKO(ш)30х2 22 DKO(ш)30х2 22 ТУ 4791-001-00166887-2002
19 1***0 Трубопровод
20 1***0 Трубопровод
21 1***0 Трубопровод
22 1***0 Трубопровод
23 1***0 Гидроцилиндр
24 1***0 Трубопровод
25 1***0 Трубопровод
26 1***0 Гидроцилиндр
27 Р***2 РВД. 2SN 10/410 DKO(г)18х1,5 12 DKO(ш)18х1,5 12 ТУ 4791-001-00166887-2002
28 1***0 Гидромотор
29 Р***) РВД. 2SN 10/610 DKO(г)18х1,5 12 DKO(г)18х1,5 12(90) ТУ 4791-001-00166887-2002
30 Р***) РВД. 2SN 10/460 DKO(г)18х1,5 12 DKO(г)18х1,5 12(90)
31 1***0 Трубопровод
32 T***X Тройник
33 1***0 Гидроцилиндр
34 Р***) РВД. 1SN 6/360 DKO(г)14х1,5 8 DKO(г)14х1,5 8(90) ТУ 4791-001-00166887-2002
35 Р***) РВД. 1SN 6/310 DKO(г)14х1,5 8 DKO(г)14х1,5 8(90) ТУ 4791-001-00166887-2002
36 E***F Тройник
37 S***F Штуцер проходной
38 Р***) РВД. 1SN 6/410 DKO(г)14х1,5 8 DKO(г)14х1,5 8(90) ТУ 4791-001-00166887-2002
39 Р***2 РВД. 2SN 10/610 DKO(г)18х1,5 12 DKO(ш)18х1,5 12 ТУ 4791-001-00166887-2002
40 1***0 Трубопровод
41 1***0 Гидромотор
42 Р***) РВД. 2SN 10/1610 DKO(г)18х1,5 12(90) DKO(г)18х1,5 12(90)(90) ТУ 4791-001-00166887-2002
43 1***0 Полумуфта
44 H***1 Пробка
45 H***1 Колпачок
46 Р***2 РВД. 1SN 20/610 DKO(г)30х2 22 DKO(ш)30х2 22 ТУ 4791-001-00166887-2002
47 1***0 Трубопровод
48 1***0 Трубопровод
49 Р***2 РВД. 2SN 20/560 DKO(г)30х2 22 DKO(г)30х2 22 ТУ 4791-001-00166887-2002
50 Р***2 РВД. 1SN 20/540 DKO(г)30х2 22 DKO(г)30х2 22 ТУ 4791-001-00166887-2002
51 1***0 Гидроблок
52 Р***8 РВД. 1SN 6/610 DKO(г)14х1,5 8(90) DKO(ш)14х1,5 8 ТУ 4791-001-00166887-2002
53 Р***) РВД. 2SN 20/6160 DKO(г)30х2 22 DKO(г)30х2 22(90) ТУ 4791-001-00166887-2002
54 Р***) РВД. 1SN 20/5810 DKO(г)30х2 22 DKO(г)30х2 22(90) ТУ 4791-001-00166887-2002
55 1***0 Трубопровод
56 1***2 Дроссель
57 1***0 Вибратор
58 R***F Штуцер переходной
59 E***F Тройник
60 R***F Штуцер переходной
61 E***F Тройник
62 E***F Угольник
63 1***0 Гидробак
64 Р***) РВД. 1SN 32/1360 DKO(г)45х2 35 DKO(г)45х2 35(90) ТУ 4791-001-00166887-2002
65 Р***8 РВД. 1SN 25/810 DKO(г)36х2 28 DKO(г)36х2 28 ТУ 4791-001-00166887-2002
66 Р***5 РВД. 1SN 32/1710 DKO(г)45х2 35 DKO(г)45х2 35 ТУ 4791-001-00166887-2002
67 S***F Штуцер проходной SV35LOMDCF
68 R***F Штуцер переходной RED35/28LOMDCF
69 E***F Тройник EL28LOMDCF
70 1***2 Втулка
71 1***1 Рукав
72 T***1 Хомут
73 М***8 Гайка
74 1***0 Клапан
75 Р***) РВД. 1SN 20/1410 DKO(г)30х2 22 DKO(г)30х2 22(45) ТУ 4791-001-00166887-2002
76 Р***2 РВД. 1SN 20/810 DKO(г)30х2 22 DKO(ш)30х2 22 ТУ 4791-001-00166887-2002
77 Р***2 РВД. 1SN 20/560 DKO(г)30х2 22 DKO(г)30х2 22 ТУ 4791-001-00166887-2002
78 1***2 Рукав
79 T***X Тройник
80 1***1 Панель
81 1***0 Полумуфта
82 G***F Штуцер переходной
83 Р***8 РВД. 1SN 6/510 DKO(г)14х1,5 8(90) DKO(ш)14х1,5 8 ТУ 4791-001-00166887-2002
84 Р***8 РВД. 1SN 6/860 DKO(г)14х1,5 8 DKO(г)14х1,5 8 ТУ 4791-001-00166887-2002
85 T***1 Хомут
86 R***F Клапан
87 Р***) РВД. 2SN 20/910 DKO(г)30х2 22 DKO(г)30х2 22(45) ТУ 4791-001-00166887-2002
88 E***F Тройник
89 E***F Угольник
90 1***0 Тандем насосов
91 1***0 Трубопровод
92 1***0 Трубопровод
93 Р***2 РВД. 2SN 10/460 DKO(г)18х1,5 12 DKO(ш)18х1,5 12 ТУ 4791-001-00166887-2002
94 Р***2 РВД. 2SN 10/860 DKO(г)18х1,5 12 DKO(ш)18х1,5 12 ТУ 4791-001-00166887-2002
95 Р***8 РВД. 1SN 6/560 DKO(г)14х1,5 8(90) DKO(ш)14х1,5 8 ТУ 4791-001-00166887-2002
96 Р***) РВД. 2SN 10/710 DKO(г)18х1,5 12 DKO(г)18х1,5 12(90) ТУ 4791-001-00166887-2002
97 1***0 Гидроблок
98 G***X Штуцер проходной
99 G***F Штуцер переходной
100 Р***8 РВД. 1SN 6/460 DKO(г)14х1,5 8(90) DKO(ш)14х1,5 8 ТУ 4791-001-00166887-2002
101 R***F Штуцер переходной
102 S***F Штуцер проходной
103 Р***2 РВД. 1SN 20/910 DKO(г)30х2 22 DKO(ш)30х2 22 ТУ 4791-001-00166887-2002
104 Р***2 РВД. 2SN 20/760 DKO(г)30х2 22 DKO(ш)30х2 22 ТУ 4791-001-00166887-2002
105 R***F Штуцер переходной
106 Р***) РВД. 2SN 16/460 DKO(г)26х1,5 18 DKO(г)26х1,5 18(90) ТУ 4791-001-00166887-2002
107 Р***) РВД. 2SN 10/460 DKO(г)18х1,5 12 DKO(г)18х1,5 12(90)
108 Р***5 РВД. 2SN 12/810 DKO(г)22х1,5 15 DKO(ш)22х1,5 15 ТУ 4791-001-00166887-2002
109 T***X Тройник
110 R***F Штуцер переходной
111 1***0 Трубопровод
112 Р***2 РВД. 2SN 10/660 DKO(г)18х1,5 12 DKO(г)18х1,5 12 ТУ 4791-001-00166887-2002
113 Р***) РВД. 2SN 10/860 DKO(г)18х1,5 12 DKO(г)18х1,5 12(45) ТУ 4791-001-00166887-2002
114 E***F Тройник
115 1***0 Блок гидроаккумуляторов
116 1***0 Трубопровод
117 S***F Штуцер проходной
118 1***0 Трубопровод
119 Р***8 РВД. 1SN 6/1610 DKO(г)14х1,5 8 DKO(г)14х1,5 8 ТУ 4791-001-00166887-2002
120 1***0 Трубопровод
121 H***1 Пробка
122 1***0 Полумуфта
123 H***1 Колпачок
124 Р***2 РВД. 2SN 10/1060 DKO(г)18х1,5 12 DKO(ш)18х1,5 12 ТУ 4791-001-00166887-2002
125 G***F Штуцер ввертной
126 1***0 Трубопровод
127 G***F Штуцер ввертной
128 G***F Штуцер ввертной
129 G***F Штуцер ввертной
130 0***0 Гидравлический блок распределителей
131 1***0 Гидравлический блок распределителей
132 1***0 Трубопровод
133 1***0 Трубопровод
134 1***0 Трубопровод
135 1***0 Гидроблок
136 1***0 Трубопровод
137 E***F Тройник
138 Р***8 РВД. 1SN 6/710 DKO(г)14х1,5 8(90) DKO(ш)14х1,5 8 ТУ 4791-001-00166887-2002
139 Р***8 РВД. 1SN 6/660 DKO(г)14х1,5 8(90) DKO(ш)14х1,5 8 ТУ 4791-001-00166887-2002
140 0***0 Гидравлический блок распределителей 0055 385.0
141 Р***2 РВД. 2SN 10/510 DKO(г)18х1,5 12(90) DKO(ш)18х1,5 12
142 Р***) РВД. 2SN 10/460 DKO(г)18х1,5 12 DKO(г)18х1,5 12(90)
143 1***0 Гидравлический блок распределителей
144 Р***) РВД. 2SN 10/1110 DKO(г)18х1,5 12 DKO(г)18х1,5 12(90) ТУ 4791-001-00166887-2002
145 G***F Штуцер ввертной
146 G***F Штуцер ввертной
147 G***F Штуцер ввертной
148 S***P Блок гидравлический
149 G***F Штуцер ввертной
150 Р***5 РВД. 2SN 12/760 DKO(г)22х1,5 15(90) DKO(ш)22х1,5 15 ТУ 4791-001-00166887-2002
151 1***0 Гидроблок
152 Р***8 РВД. 1SN 6/460 DKO(г)14х1,5 8(90) DKO(ш)14х1,5 8 ТУ 4791-001-00166887-2002
153 3***5 Блок гидравлический
154 Р***5 РВД. 2SN 12/610 DKO(г)22х1,5 15 DKO(ш)22х1,5 15 ТУ 4791-001-00166887-2002
155 1***0 Гидроблок
156 Р***) РВД. 2SN 10/760 DKO(г)18х1,5 12 DKO(г)18х1,5 12(90) ТУ 4791-001-00166887-2002
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
