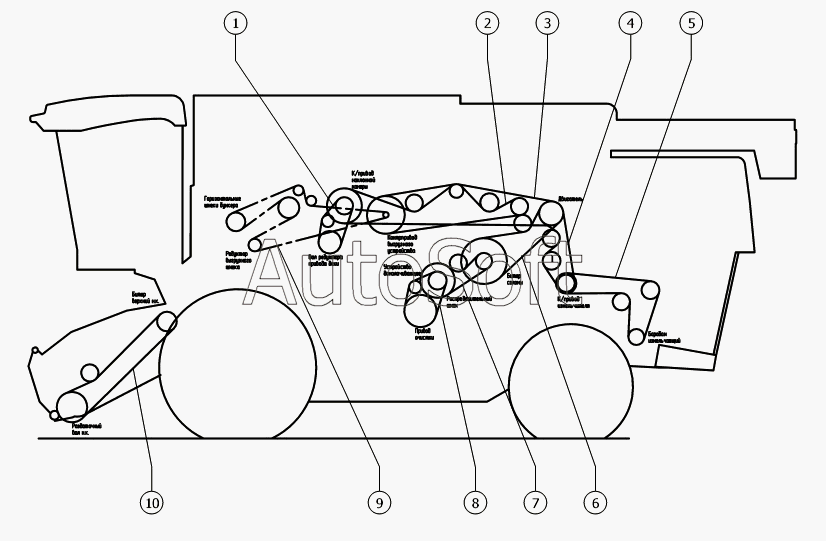

Каталог запасных частей к технике: РСМ-181 "Torum-740" (вариант) (2010). Схема ременных и цепных передач комбайна (левая сторона)
1
2
3
4
5
6
7
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | P***7 | Ремень SPB 1600 Ld Ausf.00 Optibelt | |
| 2 | P***8 | Ремень 2-HB 4312 La Ausf.05 Optibelt | |
| 3 | P***9 | Ремень 3-НВ 6062 La Ausf.23 Optibelt | |
| 4 | P***6 | Ремень 2-HB 2665 La Ausf.05 Optibelt | |
| 5 | P***2 | Ремень 2-HB 3612 La Ausf. 05 Optibelt | |
| 6 | P***4 | Ремень 2-HB 3312 La Ausf.23 Optibelt | |
| 7 | P***7 | Ремень 2-НВ 2162 La Ausf.05 Optibelt | |
| 8 | P***9 | Ремень SPB 1800Lp Ausf.7730 Optibelt (Комплект из двух одиночных ремней) | |
| 9 | П***1 | Цепь ПР-19,05-37,8 ТУ 23.2.05790417-014-01 71 звено, в т.ч. 1С Общая длина 1352,55мм | |
| 10 | P***4 | Ремень 4-HB 3940 La Ausf.23 Optibelt |
