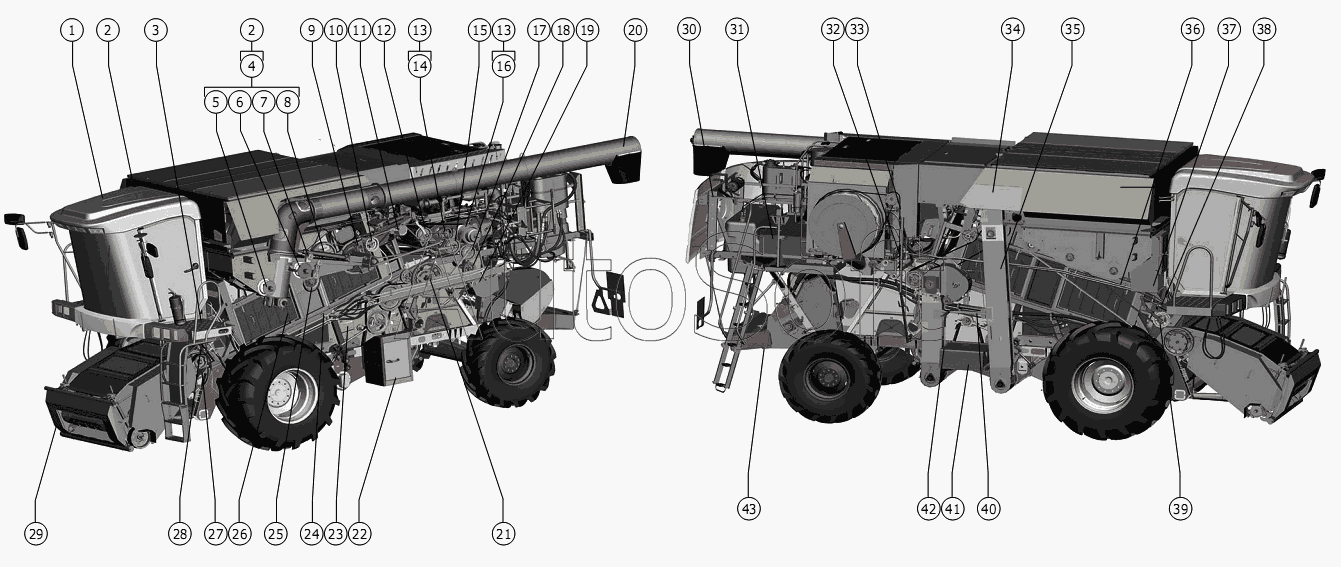

Каталог запасных частей к технике: РСМ-181 "Torum-740" (вариант) (2010). Устройство молотильно-сепарирующее самоходное
33
23
24
25
26
27
28
29
29
30
31
32
22
34
35
36
37
38
39
40
41
42
43
43
11
2
2
3
3
4
5
6
7
8
9
10
1
12
13
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***0 | Место рабочее унифицированное | |
| 2 | 1***0 | Бункер | |
| 2 | 1***0 | Бункер | |
| 3 | 1***0 | Площадка входа | |
| 3 | 1***1 | Площадка входа | |
| 4 | 1***0 | Основание | |
| 5 | 1***0 | Шнек бункера | |
| 6 | 1***0 | Шнек бункера | |
| 7 | 1***0 | Звездочка натяжная | |
| 8 | 1***2 | Шкив | |
| 9 | 1***0 | Контрпривод выгрузного устройства | |
| 10 | 1***0 | Рычаг | |
| 11 | 1***0 | Шкив | |
| 12 | 1***0 | Рычаг | |
| 13 | 1***0 | Установка моторная | |
| 14 | 1***2 | Шкив | |
| 15 | 1***0 | Рычаг | |
| 16 | 1***0 | Шкив | |
| 17 | 1***0 | Рычаг | |
| 18 | 1***0 | Шкив | |
| 19 | 1***0 | Контрпривод | |
| 20 | 1***0 | Шнек выгрузной | |
| 21 | 1***0 | Шкив | |
| 22 | 1***0 | Ящик инструментальный | |
| 23 | 1***0 | Шасси | |
| 24 | 1***0 | Гидрооборудование | |
| 25 | 1***0 | Ролик | |
| 26 | 1***0 | Устройство молотильно-сепарирующее | |
| 27 | 1***0 | Коммуникации управления | |
| 28 | 1***0 | Коммуникации тормозные моста ведущего | |
| 29 | 1***0 | Камера наклонная | |
| 29 | 1***1 | Камера наклонная | |
| 30 | 1***А | Стойка | |
| 31 | 1***3 | Щит | |
| 32 | 1***0 | Стойка | |
| 33 | Р***t | Ремень | |
| 34 | 1***0 | Крышка | |
| 35 | 1***0 | Элеватор зерновой | |
| 36 | 1***1 | Кронштейн | |
| 37 | 1***0 | Ящик коммутационный | |
| 38 | 1***0 | Коммуникации отопителя | |
| 39 | 1***0 | Натяжник | |
| 40 | 1***0 | Кронштейн | |
| 41 | 1***0 | Ящик аккумуляторный | |
| 42 | 1***0 | Установка аккумуляторных батарей | |
| 43 | 1***0 | Измельчитель | |
| 43 | 1***1 | Измельчитель |
