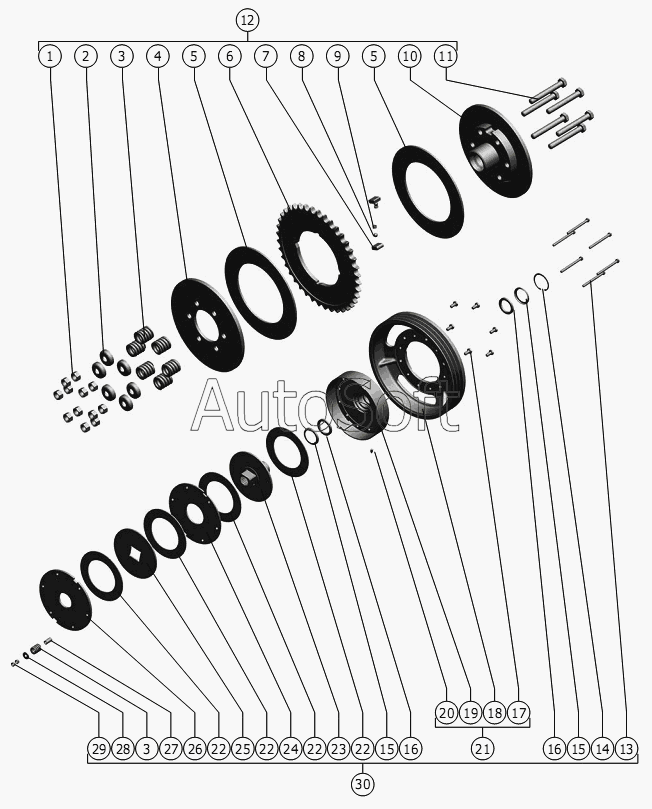

Каталог запасных частей к технике: РСМ-181 "Torum-740" (вариант) (2010). Муфта. Шкив
16
16
30
29
28
27
26
25
24
23
22
22
22
22
21
20
19
18
17
1
15
15
14
13
12
11
10
9
8
7
6
5
5
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***0 | Гайка | |
| 2 | 3***2 | Шайба | |
| 3 | Ж***2 | Пружина | |
| 4 | 0***6 | Фланец | |
| 5 | 5***3 | Накладка | |
| 6 | 1***6 | Звездочка | |
| 7 | 0***8 | Сухарик | |
| 8 | Б***1 | Шарик | |
| 9 | Н***3 | Пружина | |
| 10 | 0***0 | Ступица | |
| 11 | М***0 | Болт | |
| 12 | 1***0 | Муфта | |
| 13 | М***0 | Болт | |
| 14 | C***6 | Кольцо | |
| 15 | Р***2 | Обечайка | |
| 16 | Р***2 | Кольцо | |
| 17 | М***0 | Болт | |
| 18 | 1***1 | Шкив | |
| 19 | 1***0 | Ступица | |
| 20 | 1***4 | Маслёнка | |
| 21 | 1***0 | Шкив | |
| 22 | 5***9 | Накладка фрикционная | |
| 23 | 1***0 | Ступица | |
| 24 | 1***6 | Диск | |
| 25 | 1***5 | Диск | |
| 26 | 1***4 | Диск | |
| 27 | 1***1 | Втулка | |
| 28 | C***8 | Шайба | |
| 29 | М***0 | Гайка | |
| 30 | 1***0 | Шкив |
