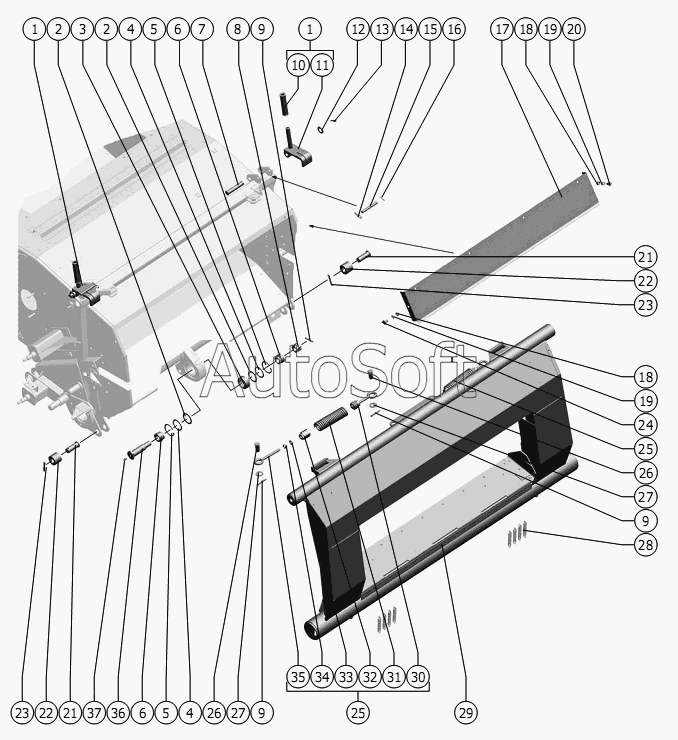

Каталог запасных частей к технике: РСМ-181 "Torum-740" (вариант) (2010). Установка рамки 181.03.12.000
1
1
2
2
3
4
4
5
5
6
6
7
8
9
9
9
10
11
12
13
14
15
16
17
18
18
19
19
20
21
21
22
22
23
23
24
25
25
26
26
27
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Крюк | |
| 2 | 1***3 | Кольцо | |
| 3 | Ш***0 | Подшипник | |
| 4 | 1***8 | Шайба | |
| 5 | C***6 | Кольцо | |
| 6 | 1***3 | Втулка | |
| 7 | 6***0 | Ось | |
| 8 | М***3 | Гайка | |
| 9 | 5***9 | Шплинт | |
| 10 | Р***4 | Ручка | |
| 11 | 1***0 | Крюк | |
| 12 | С***8 | Шайба | |
| 13 | 5***9 | Шплинт | |
| 14 | 2***9 | Шплинт | |
| 15 | 1***5 | Ось | |
| 16 | 3***9 | Шплинт | |
| 17 | 1***1 | Козырек | |
| 18 | М***0 | Гайка | |
| 19 | 1***0 | Шайба | |
| 20 | М***0 | Болт | |
| 21 | 6***0 | Ось | |
| 22 | 3***A | Ролик | |
| 23 | 6***9 | Шплинт | |
| 24 | М***1 | Болт | |
| 25 | 1***0 | Пружина | |
| 26 | 6***0 | Ось | |
| 27 | С***8 | Шайба | |
| 28 | Р***7 | Пружина | |
| 29 | 1***0 | Рамка | |
| 30 | 1***0 | Пробка | |
| 31 | 1***1 | Пружина | |
| 32 | 1***1 | Пробка | |
| 33 | С***8 | Шайба | |
| 34 | М***0 | Гайка | |
| 35 | 1***1 | Тяга | |
| 36 | 1***1 | Ось | |
| 37 | 1***4 | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 |
