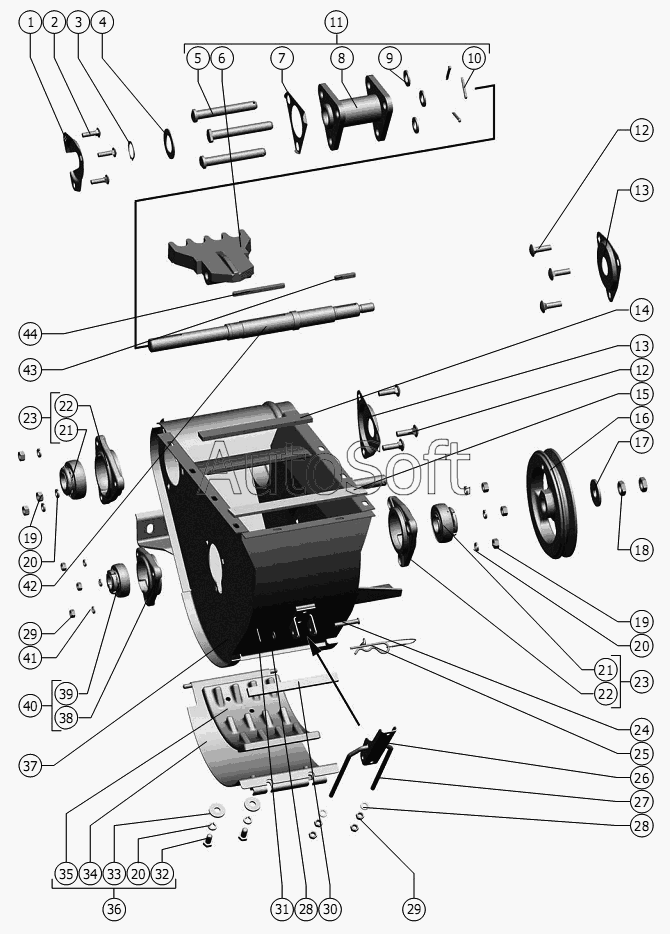

Каталог запасных частей к технике: РСМ-181 "Torum-740" (вариант) (2010). Устройство домолачивающее
1
2
3
4
5
6
7
8
9
10
11
12
12
13
13
14
15
16
17
18
19
19
20
20
20
21
21
22
22
23
23
24
25
26
27
28
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***8 | Крышка подшипника | |
| 2 | М***1 | Болт | |
| 3 | C***6 | Кольцо | |
| 4 | С***8 | Шайба | |
| 5 | Р***2 | Ось | |
| 6 | Р***Г | Лопасть или РСМ-10.01.39.101 | |
| 7 | Р***3 | Шайба стопорная | |
| 8 | Р***0 | Крестовина | |
| 9 | С***8 | Шайба | |
| 10 | 4***9 | Шплинт | |
| 11 | 1***0 | Ротор | |
| 12 | М***1 | Болт | |
| 13 | Н***4 | Крышка подшипника | |
| 14 | 1***1 | Уплотнение | |
| 15 | Р***1 | Прокладка | |
| 16 | 1***3 | Шкив | |
| 17 | C***8 | Шайба | |
| 18 | М***0 | Гайка | |
| 19 | М***0 | Гайка | |
| 20 | 1***0 | Шайба | |
| 21 | 1***0 | Подшипник 1680206 ЕК10Т2С17 ТУ 37.006.084-90 | |
| 22 | Н***4 | Корпус подшипника | |
| 23 | Н***0 | Опора (для комбайнов с копнителем) | |
| 24 | 6***0 | Ось | |
| 25 | 1***0 | Поводок | |
| 26 | Р***А | Рукоятка | |
| 27 | Р***А | Вилка | |
| 28 | С***8 | Шайба | |
| 29 | М***0 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 30 | 1***1 | Уплотнение | |
| 31 | 2***9 | Шплинт | |
| 32 | М***0 | Болт | |
| 33 | C***8 | Шайба | |
| 34 | 1***0 | Крышка | |
| 35 | Р***Б | Дека | |
| 36 | 1***0 | Кожух | |
| 37 | 1***0 | Корпус | |
| 38 | Н***3 | Корпус подшипника или РСМ-10.27.01.101 | |
| 39 | 1***0 | Подшипник | |
| 40 | Н***0 | Опора | |
| 41 | 8***0 | Шайба | |
| 42 | 1***4 | Вал | |
| 43 | 8***8 | Шпонка | |
| 44 | 8***8 | Шпонка |
