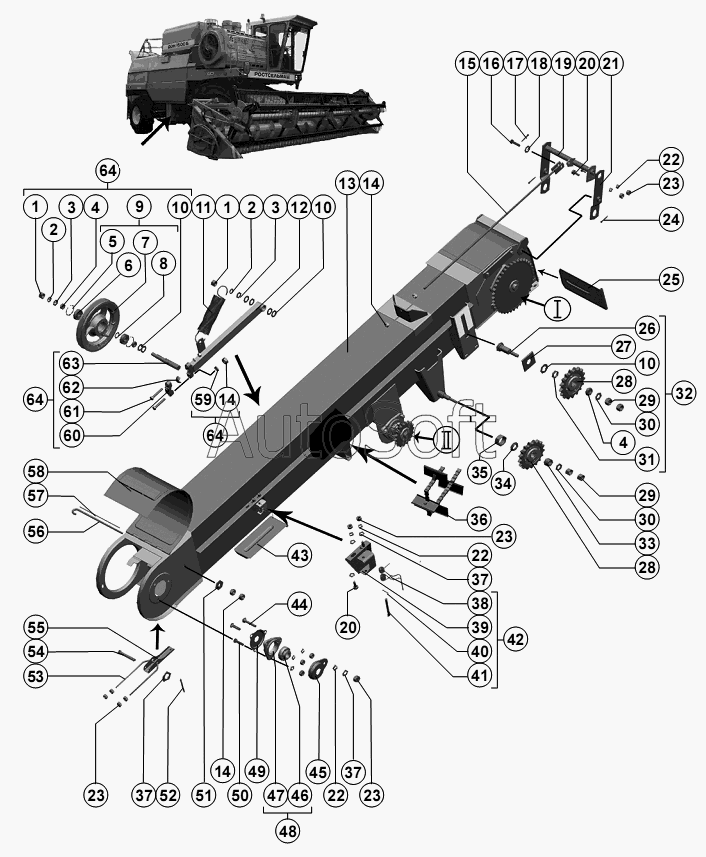

Каталог запасных частей к технике: РСМ-10Б "Дон-1500Б" (2006). Элеватор зерновой
1
1
2
2
3
3
4
4
5
6
7
8
9
10
10
10
11
12
13
14
14
14
15
16
17
18
19
20
20
21
22
22
22
23
23
23
23
24
25
26
27
28
28
29
29
30
30
31
32
33
34
35
36
37
37
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
64
64
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***0 | Гайка | |
| 2 | 1***0 | Шайба | |
| 3 | С***8 | Шайба | |
| 4 | 5***1 | Втулка или 80440 | |
| 5 | С***6 | Кольцо | |
| 6 | 1***5 | Звездочки натяжные привода шнека и вариатора 54-2-48-1 | |
| 7 | Р***0 | Шкив или РСМ-10.01.30.900А | |
| 8 | Н***3 | Кольцо | |
| 9 | Р***Б | Шкив в сборе | |
| 10 | С***8 | Шайба С.20х2.01.019 ГОСТ 10450-78 | |
| 11 | Р***9 | Пружина | |
| 12 | Р***Б | Штанга | |
| 13 | Р***0 | Корпус элеватора | |
| 14 | М***0 | Гайка | |
| 15 | Р***А | Тяга | |
| 16 | 6***0 | Ось | |
| 17 | 3***9 | Шплинт | |
| 18 | С***8 | Шайба | |
| 19 | Р***Б | Рычаг | |
| 20 | М***0 | Болт | |
| 21 | Р***0 | Пластина | |
| 22 | 8***0 | Шайба | |
| 23 | М***0 | Гайка | |
| 24 | 5***9 | Шплинт | |
| 25 | Р***8 | Заслонка | |
| 26 | 4***А | Ось | |
| 27 | Р***6 | Шайба | |
| 28 | 5***1 | Звездочка z=17 t=19,05 | |
| 29 | М***0 | Гайка | |
| 30 | С***8 | Шайба | |
| 31 | Р***2 | Втулка | |
| 32 | Р***А | Звёздочка натяжная | |
| 33 | Р***3 | Втулка или РСМ-10.01.30.802Б | |
| 34 | Р***9 | Втулка | |
| 35 | Р***2 | Гайка | |
| 36 | 1***0 | Транспортер цепной 164 звена, в том числе 1С (07.400.000-08) L=164зв.х38=6232 | |
| 37 | С***8 | Шайба | |
| 38 | Р***9 | Пружина | |
| 39 | Р***0 | Опора | |
| 40 | 2***9 | Шплинт | |
| 41 | 6***0 | Ось | |
| 42 | Р***0 | Замок | |
| 43 | 4***А | Заслонка | |
| 44 | М***1 | Болт | |
| 45 | А***0 | Колпачок | |
| 46 | Н***3 | Корпус подшипника или РСМ-10.27.01.101 | |
| 47 | 1***0 | Опора трубы пальчикового механизма шнека и битера проставки РСМ-10.27.01.340 | |
| 48 | Н***0 | Опора | |
| 49 | А***8 | Крышка | |
| 50 | М***1 | Болт | |
| 51 | С***8 | Шайба | |
| 52 | 2***9 | Шплинт | |
| 53 | Р***А | Вилка | |
| 54 | 6***0 | Ось | |
| 55 | Р***А | Рукоятка | |
| 56 | Р***2 | Крюк | |
| 57 | Р***4 | Ось | |
| 58 | Р***А | Крышка | |
| 59 | 1***0 | Шайба | |
| 60 | Р***1 | Крышка | |
| 61 | М***0 | Болт | |
| 62 | Р***8 | Втулка | |
| 63 | Р***А | Ось | |
| 64 | Р***А | Устройство натяжное | |
| 65 | 4***9 | Шплинт | |
| 66 | Р***1 | Вал | |
| 67 | Р***1 | Звездочка | |
| 68 | М***1 | Болт | |
| 69 | Р***А | Пластина | |
| 70 | Н***4 | Корпус подшипника | |
| 71 | 1***0 | Подшипник | |
| 72 | Н***0 | Опора (для комбайнов с копнителем) | |
| 73 | В***4 | Винт | |
| 74 | Р***1 | Звездочка z-40 t-19,05 | |
| 75 | Р***9 | Планка | |
| 76 | М***1 | Болт | |
| 77 | 8***8 | Шпонка | |
| 78 | 8***8 | Шпонка | |
| 79 | 1***4 | Маслёнка | |
| 80 | Р***4 | Шпонка призматическая | |
| 81 | Р***0 | Звездочка z=18 t-19,05 мм | |
| 82 | Р***В | Вал | |
| 83 | М***0 | Гайка | |
| 84 | С***8 | Шайба | |
| 85 | Ж***2 | Пружина | |
| 86 | Р***А | Шкив | |
| 87 | С***1 | Кольцо | |
| 88 | Р***А | Обойма | |
| 89 | Р***А | Кольцо | |
| 90 | Р***1 | Накладка сцепления или РСМ-10.01.54.003А или 55-12-435А | |
| 91 | Р***А | Ступица трения | |
| 92 | Р***7 | Диск нажимной | |
| 93 | М***0 | Болт | |
| 94 | Р***1 | Шайба | |
| 95 | Р***2 | Шайба стопорная | |
| 96 | М***0 | Болт | |
| 97 | Р***А | Вал | |
| 98 | Р***0 | Механизм предохранительный |
