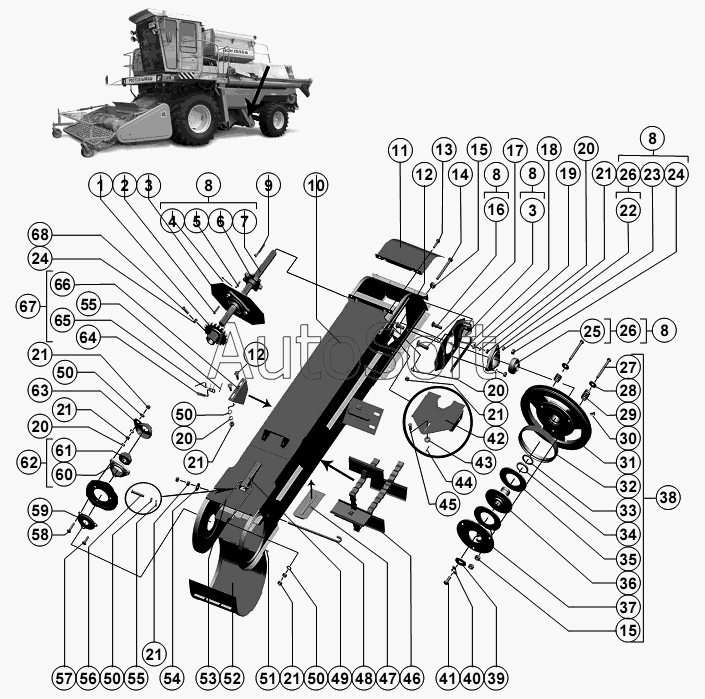

Каталог запасных частей к технике: РСМ-10Б "Дон-1500Б" (2006). Элеватор колосовой
43
51
50
50
50
50
49
48
47
46
45
44
52
42
41
40
39
38
37
36
60
68
67
66
65
64
63
62
61
35
59
58
57
56
55
55
54
53
9
17
16
15
15
14
13
12
12
11
10
18
8
8
8
8
8
7
6
5
4
3
3
2
26
26
34
33
32
31
30
29
28
27
1
25
24
24
23
22
21
21
21
21
21
21
21
20
20
20
20
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Н***1 | Звездочка дисковая 19.05-20-60-3 ОСТ 23.2.44-80 | |
| 2 | 8***8 | Шпонка | |
| 3 | Р***А | Пластина | |
| 4 | 4***9 | Шплинт | |
| 5 | 8***8 | Шпонка | |
| 6 | Р***1 | Звездочка | |
| 7 | Р***А | Вал | |
| 8 | Р***Б | Вал | |
| 9 | Р***4 | Шпонка призматическая | |
| 10 | Р***В | Корпус элеватора | |
| 11 | Р***А | Крышка | |
| 12 | М***1 | Болт | |
| 13 | М***1 | Болт | |
| 14 | Р***А | Болт | |
| 15 | М***0 | Гайка | |
| 16 | М***1 | Болт | |
| 17 | М***1 | Болт | |
| 18 | Р***4 | Направляющая | |
| 19 | С***8 | Шайба | |
| 20 | 8***0 | Шайба | |
| 21 | М***0 | Гайка | |
| 22 | Н***4 | Корпус подшипника | |
| 23 | 1***0 | Шайба | |
| 24 | М***0 | Гайка | |
| 25 | 1***0 | Подшипник | |
| 26 | Н***0 | Опора (для комбайнов с копнителем) | |
| 27 | М***0 | Болт | |
| 28 | С***8 | Шайба | |
| 29 | Ж***2 | Пружина | |
| 30 | 1***4 | Маслёнка | |
| 31 | Р***Г | Шкив | |
| 32 | Р***А | Кольцо | |
| 33 | С***1 | Кольцо | |
| 34 | Р***А | Обойма | |
| 35 | Р***1 | Накладка сцепления или РСМ-10.01.54.003А или 55-12-435А | |
| 36 | Р***А | Ступица трения | |
| 37 | Р***7 | Диск нажимной | |
| 38 | Р***Б | Механизм предохранительный | |
| 39 | Р***1 | Шайба | |
| 40 | Р***2 | Шайба стопорная | |
| 41 | М***0 | Болт | |
| 42 | Р***Б | Удлинитель | |
| 43 | С***8 | Шайба | |
| 44 | 2***9 | Шплинт | |
| 45 | 6***0 | Ось | |
| 46 | 0***1 | Транспортер колосового элеватора 1-1-200х100-228-4600 со скребками | |
| 47 | 4***А | Заслонка | |
| 48 | Р***2 | Крюк | |
| 49 | Р***А | Рукоятка | |
| 50 | С***8 | Шайба | |
| 51 | Р***4 | Ось | |
| 52 | Р***А | Крышка | |
| 53 | Р***А | Вилка | |
| 54 | С***8 | Шайба | |
| 55 | 2***9 | Шплинт | |
| 56 | 6***0 | Ось | |
| 57 | М***1 | Болт | |
| 58 | М***1 | Болт | |
| 59 | А***8 | Крышка | |
| 60 | Н***3 | Корпус подшипника или РСМ-10.27.01.101 | |
| 61 | 1***0 | Опора трубы пальчикового механизма шнека и битера проставки РСМ-10.27.01.340 | |
| 62 | Н***0 | Опора | |
| 63 | А***0 | Колпачок | |
| 64 | 6***0 | Ось | |
| 65 | Р***9 | Пружина | |
| 66 | Р***А | Кронштейн | |
| 67 | Р***А | Кронштейн | |
| 68 | М***1 | Винт |
