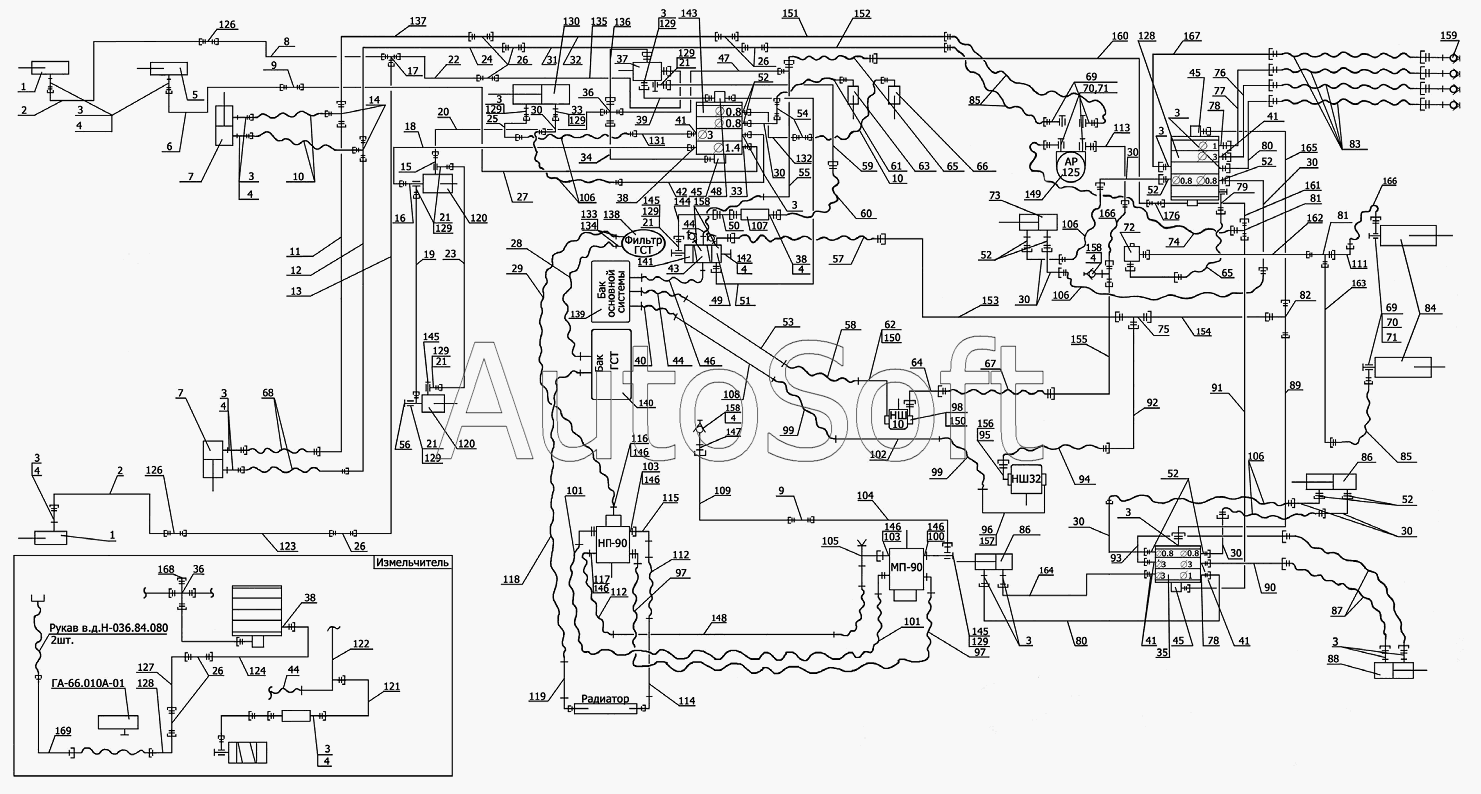

Каталог запасных частей к технике: РСМ-10Б "Дон-1500Б" (2006). Гидравлическая схема соединений
1
1
2
2
3
3
3
3
3
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
4
5
6
7
7
8
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
21
21
21
21
22
23
24
25
26
26
26
26
27
28
29
30
30
30
30
30
30
30
30
31
32
33
33
34
35
36
36
37
38
38
38
39
40
41
41
41
41
42
43
44
44
44
45
45
45
46
47
48
49
50
51
52
52
52
52
52
52
53
54
55
56
57
58
59
60
61
62
63
64
65
65
66
67
68
69
69
70
70
71
71
72
73
80
80
81
81
82
83
84
85
85
86
86
87
88
89
90
91
92
93
94
95
96
97
97
98
99
99
100
101
101
102
103
103
104
105
106
106
106
106
107
108
109
111
112
112
113
114
115
116
117
118
119
120
120
121
122
123
124
126
126
127
128
128
129
129
129
129
129
129
129
129
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
145
145
146
146
146
146
146
147
148
149
150
150
151
152
153
154
155
156
157
158
158
158
159
160
161
162
163
164
165
166
166
167
168
169
ГА-66.010А-01
Н-036.84.080
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ГА-66.010А-01 | Г***1 | Гидроцилиндр | |
| Н-036.84.080 | Н***0 | Рукав высокого давления | |
| 1 | 5***6 | Гидроцилиндр | |
| 2 | Р***0 | Трубопровод | |
| 3 | Р***В | Штуцер ввертной | |
| 4 | 0***3 | Кольцо | |
| 5 | Г***6 | Гидроцилиндр ГЦ 50.200.16.000А-01 ТУ 23.1.406-86 | |
| 6 | Р***0 | Трубопровод | |
| 7 | Г***1 | Гидроцилиндр | |
| 8 | Р***0 | Трубопровод | |
| 9 | Р***Б | Штуцер проходной | |
| 10 | 8***0 | Рукав высокого давления армированный | |
| 11 | Р***1 | Трубопровод | |
| 12 | Р***0 | Трубопровод | |
| 13 | Р***0 | Трубопровод | |
| 14 | Р***А | Тройник | |
| 15 | Р***Б | Болт-штуцер | |
| 16 | Р***Б | Болт-штуцер | |
| 17 | Р***1 | Тройник | |
| 18 | Р***0 | Трубопровод | |
| 19 | Р***0 | Трубопровод | |
| 20 | Р***0 | Трубопровод | |
| 21 | Р***1 | Угольник поворотный | |
| 22 | Р***0 | Трубопровод | |
| 23 | Р***0 | Трубопровод | |
| 24 | Р***0 | Трубопровод | |
| 25 | Р***0 | Трубопровод | |
| 26 | Р***Б | Штуцер проходной | |
| 27 | Р***0 | Трубопровод | |
| 28 | Р***2 | Рукав | |
| 29 | Р***1 | Рукав | |
| 30 | Р***0 | Трубопровод | |
| 31 | Р***0 | Трубопровод | |
| 32 | Р***0 | Трубопровод | |
| 33 | Р***3 | Штуцер ввертной | |
| 34 | Р***0 | Трубопровод | |
| 35 | 3***3 | Гидрораспредельитель | |
| 36 | Р***0 | Тройник | |
| 37 | Р***6 | Распределитель | |
| 38 | Р***Б | Штуцер ввертной | |
| 39 | Р***0 | Трубопровод | |
| 40 | Р***А | Рукав | |
| 41 | Р***4 | Штуцер ввертной | |
| 42 | Р***0 | Трубопровод | |
| 43 | Р***0 | Фланец | |
| 44 | Р***0 | Рукав | |
| 45 | Р***А | Фланец | |
| 46 | Р***0 | Рукав | |
| 47 | Р***0 | Трубопровод | |
| 48 | Р***А | Фланец | |
| 49 | Р***0 | Фланец | |
| 50 | Р***0 | Переходник | |
| 51 | Р***0 | Трубопровод | |
| 52 | Р***1 | Штуцер ввертной | |
| 53 | Р***1 | Трубка | |
| 54 | Р***В | Дроссель | |
| 55 | Р***0 | Трубопровод | |
| 56 | 5***7 | Болт | |
| 57 | 1***0 | Рукав высокого давления армированный | |
| 58 | Р***0 | Рукав | |
| 59 | Р***0 | Трубопровод | |
| 60 | 1***0 | Рукав высокого давления армированный | |
| 61 | 8***0 | Рукав высокого давления армированный | |
| 62 | Р***А | Трубопровод | |
| 63 | Р***3 | Гидроцилиндр | |
| 64 | Р***0 | Трубопровод | |
| 65 | 1***0 | Рукав высокого давления армированный | |
| 66 | Ц***6 | Гидроцилиндр ЦС-83000А ТУ 23.1.152-86 | |
| 67 | 1***0 | Рукав высокого давления армированный | |
| 68 | 8***0 | Рукав высокого давления армированный | |
| 69 | Р***Б | Угольник поворотный | |
| 70 | Р***А | Болт специальный | |
| 71 | Р***А | Прокладка | |
| 72 | К***6 | Клапан дросселирующий настраиваемый | |
| 73 | Г***6 | Гидроцилиндр | |
| 80 | Р***0 | Трубопровод | |
| 81 | Р***А | Тройник | |
| 82 | Р***А | Тройник | |
| 83 | 8***0 | Рукав высокого давления армированный | |
| 84 | Р***Б | Гидроцилиндр | |
| 85 | 1***0 | Рукав высокого давления армированный | |
| 86 | Г***6 | Гидроцилиндр ТУ 23.1.20-86 | |
| 87 | 8***0 | Рукав высокого давления армированный | |
| 88 | Г***8 | Гидроцилиндр ТУ 23.1.20-86 | |
| 89 | Р***0 | Трубопровод | |
| 90 | Р***0 | Трубопровод | |
| 91 | Р***А | Трубопровод | |
| 92 | Р***Б | Трубопровод | |
| 93 | Р***А | Трубопровод | |
| 94 | 1***1 | Рукав высокого давления армированный | |
| 95 | Р***0 | Фланец | |
| 96 | Р***0 | Трубопровод | |
| 97 | Р***0 | Рукав высокого давления | |
| 98 | Р***1 | Фланец | |
| 99 | Р***0 | Рукав | |
| 100 | Р***А | Штуцер | |
| 101 | Р***0 | Рукав высокого давления | |
| 102 | Р***6 | Трубка | |
| 103 | Р***Б | Штуцер | |
| 104 | Р***0 | Трубопровод | |
| 105 | Р***0 | Тройник (Рукав) | |
| 106 | 8***0 | Рукав высокого давления армированный | |
| 107 | К***6 | Гидроклапан | |
| 108 | Р***2 | Трубка | |
| 109 | Р***A | Трубопровод | |
| 110 | Р***А | Штуцер проходной | |
| 111 | Р***0 | Трубопровод | |
| 112 | Р***2 | Рукав | |
| 113 | Р***0 | Трубопровод | |
| 114 | Р***0 | Трубопровод | |
| 115 | Р***А | Угольник | |
| 116 | Р***6 | Переходник | |
| 117 | Р***0 | Переходник | |
| 118 | 0***Б | Шланг | |
| 119 | Р***А | Переходник | |
| 120 | Г***В | Вибратор | |
| 121 | Р***0 | Трубопровод | |
| 122 | Р***1 | Коллектор | |
| 123 | Р***0 | Трубопровод | |
| 124 | Р***А | Трубопровод | |
| 125 | 8***0 | Рукав высокого давления армированный | |
| 126 | Р***Б | Штуцер | |
| 127 | Р***0 | Трубопровод | |
| 128 | 5***3 | Гидрораспределитель | |
| 129 | 0***6 | Кольцо | |
| 130 | Г***6 | Гидроцилиндр ГЦ 63.500.16.000 ТУ 23.1.406-86 | |
| 131 | Р***0 | Трубопровод | |
| 132 | Р***0 | Трубопровод | |
| 133 | Р***1 | Переходник | |
| 134 | Р***А | Кольцо уплотнительное | |
| 135 | Р***0 | Трубопровод | |
| 136 | Р***0 | Трубопровод | |
| 137 | Р***0 | Трубопровод | |
| 138 | Ф***0 | Фильтр всасывающий ФВ 10-00.000 ТУ 3 Укpаины 5786106.010-93 | |
| 139 | Р***0 | Гидробак | |
| 140 | Р***0 | Гидробак | |
| 141 | К***4 | Клапан напорный | |
| 142 | 5***8 | Заглушка | |
| 143 | 4***3 | Гидрораспределитель | |
| 144 | Р***0 | Трубопровод | |
| 145 | 5***6 | Болт | |
| 146 | 0***3 | Кольцо | |
| 147 | 1***A | Переходник | |
| 148 | Р***0 | Трубопровод | |
| 149 | А***У | Агрегат рулевой | |
| 150 | 0***3 | Кольцо | |
| 151 | Р***0 | Трубопровод | |
| 152 | Р***0 | Трубопровод | |
| 153 | Р***А | Трубопровод | |
| 154 | Р***0 | Трубопровод | |
| 155 | Р***А | Трубопровод | |
| 156 | 0***3 | Кольцо | |
| 157 | 0***3 | Кольцо | |
| 158 | М***1 | Полумуфта | |
| 159 | М***У | Полумуфта | |
| 160 | Р***А | Трубопровод | |
| 161 | Р***А | Трубопровод | |
| 162 | Р***0 | Трубопровод | |
| 163 | Р***0 | Трубопровод | |
| 164 | Р***0 | Трубопровод | |
| 165 | Р***0 | Трубопровод | |
| 166 | 1***0 | Рукав высокого давления армированный | |
| 167 | Р***0 | Трубопровод | |
| 168 | Р***A | Заглушка | |
| 169 | Р***Б | Трубопровод |
