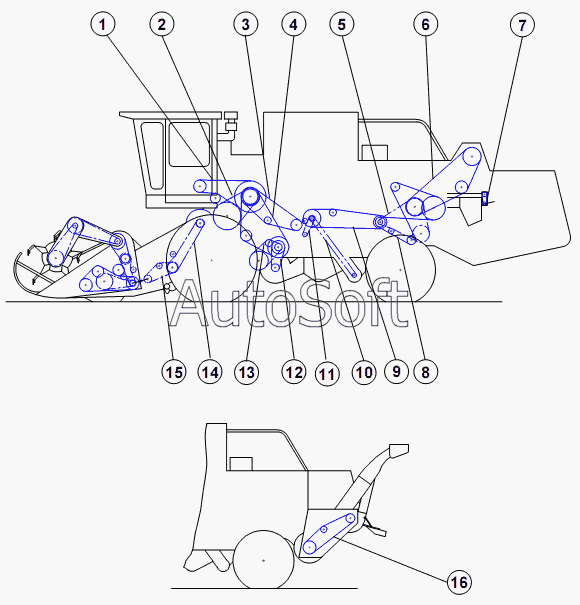

Каталог запасных частей к технике: РСМ-10Б "Дон-1500Б" (2006). Схема ременных и цепных передач комбайна (левая сторона)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | P***5 | Ремень КВ 6 HB 3615 La фирмы «OPTIBELT» | |
| 2 | P***5 | Ремень 68х24-2485 Li фирмы «OPTIBELT» | |
| 3 | P***0 | Ремень SPB 3150 Ld фирмы «OPTIBELT» | |
| 4 | P***0 | Ремень SPC 3550 Ld фирмы «OPTIBELT» | |
| 5 | П***1 | Цепь ПР-19,05-37,8 ТУ 23.2.05790417-014-01 71 звено, в т.ч. 1С Общая длина 1352,55мм | |
| 6 | P***0 | Комплект ремней 2 Satz. SPС 4250 Ld фирмы «OPTIBELT» | |
| 7 | 2***5 | Цепь 37 звеньев | |
| 8 | P***0 | Ремень С22 х 4942 Li фирмы «OPTIBELT» | |
| 9 | P***0 | Ремень SPB 3750 Ld фирмы «OPTIBELT» | |
| 10 | 1***0 | Транспортер цепной 81 звено | |
| 11 | П***1 | Цепь ПР-19,05-37,8 ТУ 23.2.05790417-014-01 71 звено, в т.ч. 1С Общая длина 1352,55мм | |
| 12 | P***5 | Ремень 38х18-1440 Li фирмы «OPTIBELT» | |
| 13 | P***0 | Комплект ремней 2 Satz. SPB 1800 Ld фирмы «OPTIBELT» | |
| 14 | Р***4 | Цепь | |
| 15 | Р***0 | Цепь ПР-25,4-65 ТУ 23.2.05790417-014-01 из двух цепей 28 звеньев, в т.ч. 1С и 39 звеньев, в т.ч. 1П и 1С | |
| 16 | P***0 | Ремень SPB 3150 Ld фирмы «OPTIBELT» |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
