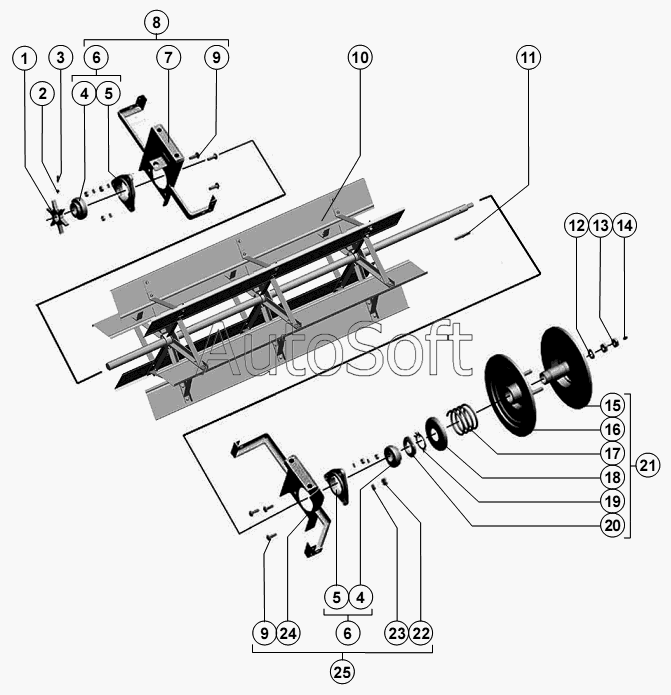

Каталог запасных частей к технике: РСМ-10Б "Дон-1500Б" (2006). Шкив вариатора ведомый
1
2
3
4
4
5
5
6
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***1 | Звездочка | |
| 2 | М***0 | Гайка | |
| 3 | М***1 | Винт | |
| 4 | 1***0 | Подшипник | |
| 5 | Н***5 | Корпус подшипника | |
| 6 | Н***0 | Опора подшипника | |
| 7 | Р***А | Кронштейн | |
| 8 | Р***0 | Кронштейн в сборе | |
| 9 | М***1 | Болт | |
| 10 | Р***А | Крылач | |
| 11 | 8***8 | Шпонка | |
| 12 | С***8 | Шайба | |
| 13 | М***0 | Гайка | |
| 14 | 1***4 | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 | |
| 15 | Р***0 | Диск | |
| 16 | Р***А | Диск | |
| 17 | Р***2 | Пружина | |
| 18 | Р***4 | Обойма | |
| 19 | Н***9 | Шайба | |
| 20 | М***8 | Гайка | |
| 21 | Р***А | Шкив вентилятора | |
| 22 | М***0 | Гайка | |
| 23 | 1***0 | Шайба | |
| 24 | Р***А | Кронштейн | |
| 25 | Р***0 | Кронштейн в сборе |
