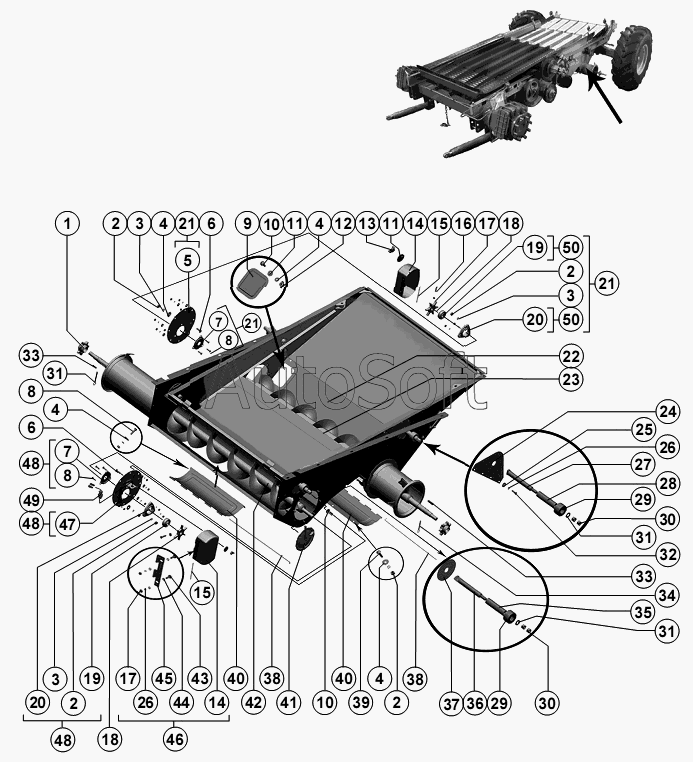

Каталог запасных частей к технике: РСМ-10Б "Дон-1500Б" (2006). Блок шнеков
39
27
28
29
29
30
30
31
31
31
32
33
33
34
35
36
37
38
38
26
26
40
40
41
42
43
44
45
46
47
48
48
48
49
50
50
14
14
2
2
2
2
3
3
3
4
4
4
4
5
6
6
7
7
8
8
8
9
10
10
11
11
12
13
1
15
15
16
17
17
18
18
19
19
20
20
21
21
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***А | Звездочка | |
| 2 | М***0 | Гайка | |
| 3 | 8***0 | Шайба | |
| 4 | С***8 | Шайба | |
| 5 | Р***0 | Фланец | |
| 6 | М***1 | Болт | |
| 7 | А***8 | Крышка | |
| 8 | М***1 | Болт | |
| 9 | Р***0 | Крышка | |
| 10 | М***1 | Болт | |
| 11 | Р***6 | Шайба эксцентрическая | |
| 12 | 5***1 | Гайка | |
| 13 | 5***7 | Гайка специальная | |
| 14 | Р***А | Крышка | |
| 15 | Р***1 | Ось | |
| 16 | М***1 | Винт | |
| 17 | М***0 | Гайка | |
| 18 | Р***А | Звездочка или РСМ-10.10.30.032 (экспорт) | |
| 19 | 1***0 | Опора трубы пальчикового механизма шнека и битера проставки РСМ-10.27.01.340 | |
| 20 | Н***3 | Корпус подшипника или РСМ-10.27.01.101 | |
| 21 | Р***0 | Фланец в сборе | |
| 22 | Р***А | Корпус | |
| 23 | Р***А | Шнек колосовой | |
| 24 | Р***4 | Уплотнение | |
| 25 | С***8 | Шайба | |
| 26 | 6***0 | Шайба | |
| 27 | Р***9 | Ось | |
| 28 | Р***1 | Труба | |
| 29 | 4***9 | Втулка | |
| 30 | М***0 | Гайка | |
| 31 | С***8 | Шайба | |
| 32 | М***0 | Болт | |
| 33 | 8***8 | Шпонка | |
| 34 | 6***9 | Шплинт | |
| 35 | Р***4 | Труба | |
| 36 | Р***1 | Ось | |
| 37 | Р***А | Уплотнитель | |
| 38 | Р***2 | Ось | |
| 39 | М***1 | Болт | |
| 40 | Р***Б | Дно откидное | |
| 41 | Р***0 | Крышка | |
| 42 | Р***А | Шнек зерновой | |
| 43 | М***0 | Болт | |
| 44 | С***8 | Шайба | |
| 45 | Р***5 | Петля | |
| 46 | Р***0 | Кожух | |
| 47 | Р***0 | Фланец | |
| 48 | Р***0 | Фланец в сборе | |
| 49 | П***У | Преобразователь первичный | |
| 50 | Н***0 | Опора |
