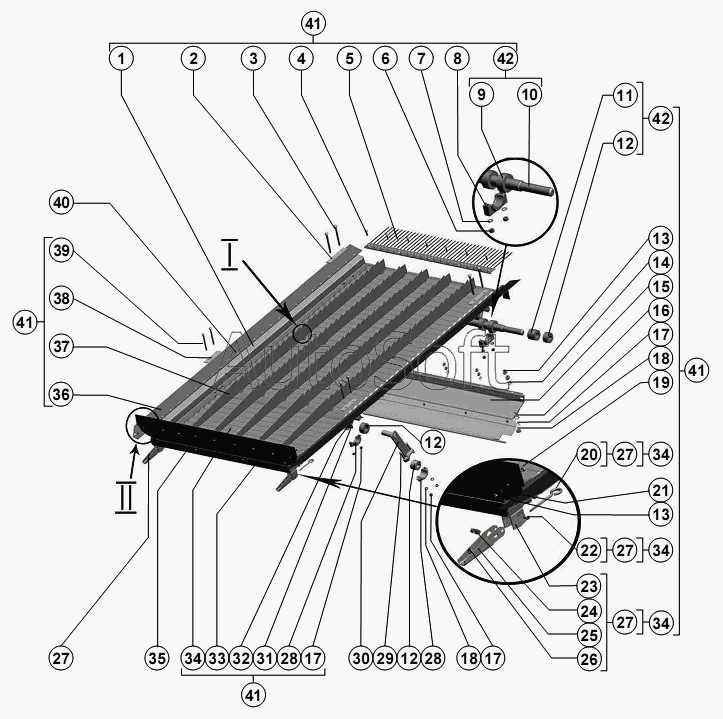

Каталог запасных частей к технике: РСМ-10Б "Дон-1500Б" (2006). Доска стрясная
1
2
3
4
5
6
7
8
9
10
11
12
12
12
13
13
14
15
16
17
17
17
18
18
19
20
21
22
23
24
25
26
27
27
27
27
28
28
29
30
31
32
33
34
34
34
34
35
36
37
38
39
40
41
41
41
41
42
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***В | Доска стрясная | |
| 2 | Р***4 | Пластина | |
| 3 | М***1 | Болт | |
| 4 | М***1 | Болт | |
| 5 | Р***А | Пальцевая решетка | |
| 6 | М***0 | Гайка | |
| 7 | С***8 | Шайба | |
| 8 | Р***Б | Хомут | |
| 9 | Р***5 | Втулка | |
| 10 | Р***4 | Вал | |
| 11 | Р***4 | Втулка | |
| 12 | 4***9 | Втулка | |
| 13 | М***0 | Гайка | |
| 14 | С***8 | Шайба | |
| 15 | Р***0 | Щиток | |
| 16 | С***8 | Шайба | |
| 17 | С***8 | Шайба | |
| 18 | М***0 | Гайка | |
| 19 | М***0 | Болт | |
| 20 | Р***3 | Ушки | |
| 21 | 6***0 | Шайба | |
| 22 | Р***1 | Ось шарнира | |
| 23 | Р***9 | Скоба | |
| 24 | Р***2 | Ролик | |
| 25 | Р***8 | Рукоятка | |
| 26 | М***0 | Гайка | |
| 27 | Р***0 | Замок | |
| 28 | 5***1 | Крышка | |
| 29 | М***0 | Болт | |
| 30 | Р***А | Подвеска | |
| 31 | Р***1 | Прокладка | |
| 32 | Р***1 | Хомут | |
| 33 | Р***А | Отлив | |
| 34 | Р***А | Надставка | |
| 35 | 5***0 | Заклёпка | |
| 36 | Р***А | Отлив | |
| 37 | Р***2 | Гребень | |
| 38 | Р***1 | Пластина | |
| 39 | М***1 | Болт | |
| 40 | 1***7 | Заклёпка | |
| 41 | Р***0 | Стрясная доска | |
| 42 | Р***0 | Вал в сборе | |
| 43 | 9***4 | Прокладка | |
| 44 | М***0 | Болт | |
| 45 | Р***5 | Жёсткость | |
| 46 | Р***А | Щит | |
| 47 | Р***1 | Планка | |
| 48 | Р***9 | Косынка | |
| 49 | Р***9 | Жёсткость |
