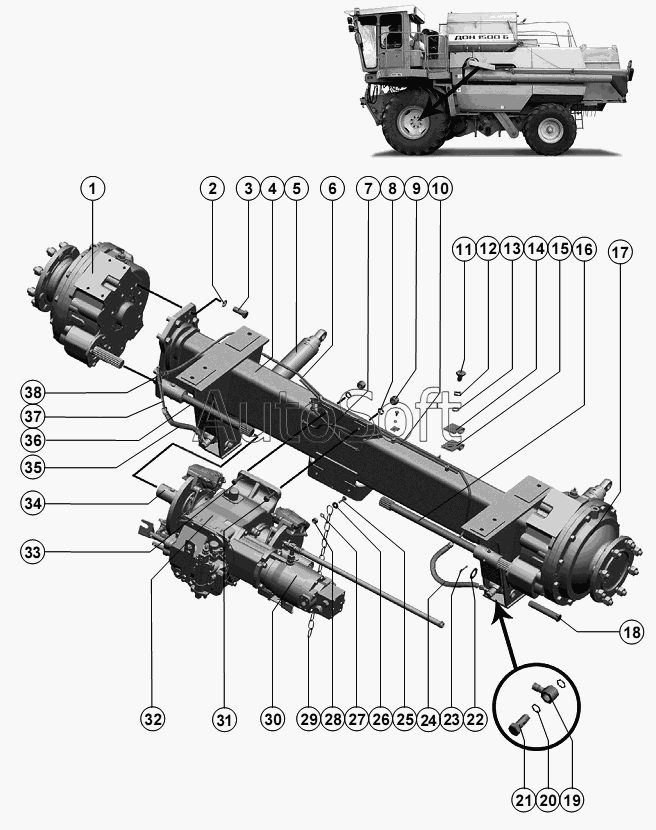

Каталог запасных частей к технике: РСМ-10Б "Дон-1500Б" (2006). Мост ведущих колес
30
21
22
23
24
25
26
27
28
29
20
31
32
33
34
35
36
37
38
11
2
3
4
5
6
7
8
9
10
1
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***1 | Редуктор | |
| 2 | 2***0 | Шайба | |
| 3 | М***0 | Болт | |
| 4 | 2***0 | Балка моста | |
| 5 | Р***В | Гидроцилиндр | |
| 6 | Р***0 | Трубопровод | |
| 7 | 3***0 | Шланг | |
| 8 | 1***0 | Шайба | |
| 9 | М***0 | Гайка | |
| 10 | Р***Б | Трубопровод | |
| 11 | М***0 | Болт | |
| 12 | 8***0 | Шайба | |
| 13 | С***8 | Шайба | |
| 14 | 5***8 | Прокладка изоляционная | |
| 15 | 5***9 | Скоба | |
| 16 | 2***2 | Полуось | |
| 17 | М***0 | Редуктор | |
| 18 | Р***4 | Ось | |
| 19 | Р***Б | Угольник поворотный | |
| 20 | Р***А | Прокладка | |
| 21 | Р***Б | Болт специальный | |
| 22 | С***8 | Шайба | |
| 23 | 6***9 | Шплинт | |
| 24 | 1***1 | Рукав высокого давления | |
| 25 | М***0 | Болт | |
| 26 | C***8 | Шайба | |
| 27 | 1***0 | Шайба | |
| 28 | М***0 | Гайка | |
| 29 | Р***3 | Цепь | |
| 30 | М***1 | Гидромотор аксиально-поршневой | |
| 31 | М***0 | Болт | |
| 32 | 2***0 | Коробка диапазонов | |
| 33 | М***0 | Болт | |
| 34 | 2***0 | Втулка | |
| 35 | 1***1 | Рукав высокого давления | |
| 36 | 2***1 | Полуось | |
| 37 | Р***0 | Трубопровод | |
| 38 | Р***А | Тройник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
