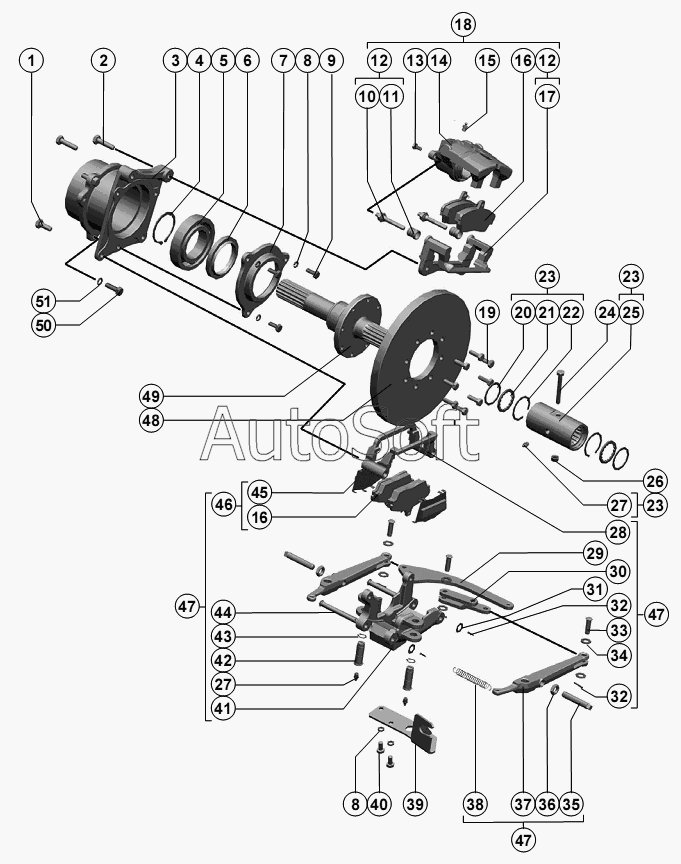

Каталог запасных частей к технике: РСМ-10Б "Дон-1500Б" (2006). Тормоз стояночный
1
2
3
4
5
6
7
8
8
9
10
11
12
12
13
14
15
16
16
17
18
19
20
21
22
23
23
23
24
25
26
27
27
28
29
30
31
32
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
47
47
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Болт | |
| 2 | 2***7 | Болт | |
| 3 | 2***2 | Стакан установки дифференциала | |
| 4 | С***6 | Кольцо | |
| 5 | 2***5 | Подшипник | |
| 6 | I***8 | Манжета | |
| 7 | 2***9 | Крышка | |
| 8 | 1***0 | Шайба | |
| 9 | М***0 | Болт | |
| 10 | 3***4 | Палец направляющий | |
| 11 | 3***6 | Чехол пальца | |
| 12 | 3***0 | Основание | |
| 13 | 3***5 | Болт | |
| 14 | 3***5 | Корпус передней скобы левой в сборе | |
| 15 | 3***8 | Клапан прокачки | |
| 16 | 3***0 | Колодка с пружиной | |
| 17 | 3***2 | Основание | |
| 18 | 3***7 | Скоба переднего дискового тормоза левая | |
| 19 | М***0 | Болт | |
| 20 | 2***5 | Кольцо | |
| 21 | 2***9 | Кольцо | |
| 22 | С***6 | Кольцо | |
| 23 | 2***0 | Втулка | |
| 24 | М***0 | Болт | |
| 25 | 2***1 | Втулка | |
| 26 | М***0 | Гайка | |
| 27 | 1***4 | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 | |
| 28 | 2***4 | Скоба | |
| 29 | 2***8 | Рычаг | |
| 30 | 2***0 | Вилка | |
| 31 | С***8 | Шайба | |
| 32 | 3***9 | Шплинт | |
| 33 | 6***0 | Ось | |
| 34 | С***8 | Шайба | |
| 35 | 2***1 | Винт | |
| 36 | М***0 | Гайка | |
| 37 | 2***5 | Рычаг | |
| 38 | 2***2 | Пружина | |
| 39 | 2***0 | Кронштейн | |
| 40 | М***0 | Болт | |
| 41 | 2***5 | Суппорт | |
| 42 | 2***5 | Ось | |
| 43 | С***6 | Кольцо | |
| 44 | 2***4 | Ось | |
| 45 | 2***0 | Накладка противоскрипная | |
| 46 | 2***0 | Колодка | |
| 47 | 2***0 | Тормоз стояночный | |
| 48 | 2***1 | Диск тормоза | |
| 49 | 2***6 | Полуось | |
| 50 | М***0 | Болт | |
| 51 | 1***0 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
