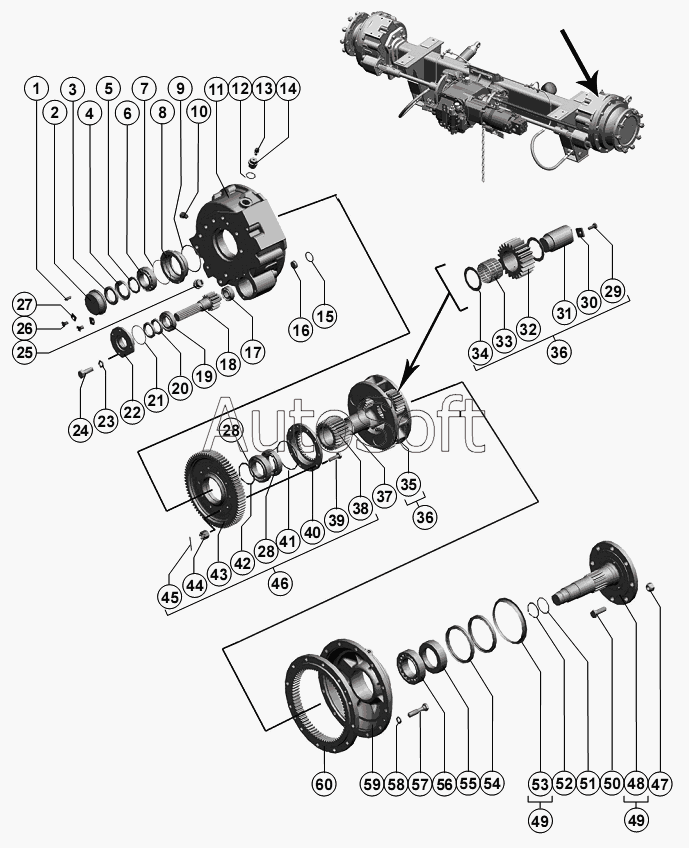

Каталог запасных частей к технике: РСМ-10Б "Дон-1500Б" (2006). Редуктор
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
33
34
35
36
36
37
38
39
40
41
42
43
44
45
46
47
48
49
49
50
51
52
53
54
55
56
57
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***0 | Штифт | |
| 2 | М***3 | Стакан | |
| 3 | М***8 | Гайка | |
| 4 | М***8 | Шайба замочная | |
| 5 | М***2 | Шайба | |
| 6 | 7***9 | Подшипник | |
| 7 | 1***3 | Кольцо | |
| 8 | М***3 | Стакан | |
| 9 | 1***3 | Кольцо | |
| 10 | М***1 | Пробка | |
| 11 | М***1 | Корпус редуктора | |
| 12 | М***6 | Кольцо уплотняющее | |
| 13 | М***2 | Пробка | |
| 14 | М***0 | Сапун | |
| 15 | 0***3 | Кольцо | |
| 16 | М***4 | Пробка | |
| 17 | 1***М | Подшипник нестандартный | |
| 18 | М***7 | Вал-шестерня | |
| 19 | 4***5 | Подшипник | |
| 20 | I***8 | Манжета | |
| 21 | 0***3 | Кольцо | |
| 22 | М***1 | Крышка | |
| 23 | 1***0 | Шайба | |
| 24 | М***0 | Болт | |
| 25 | М***0 | Пробка магнитная | |
| 26 | В***0 | Винт | |
| 27 | М***9 | Стопор | |
| 28 | 2***5 | Подшипник | |
| 29 | М***0 | Болт | |
| 30 | М***7 | Шайба | |
| 31 | М***3 | Ось сателлита | |
| 32 | М***4 | Сателлит | |
| 33 | 6***Е | Подшипник нестандартный | |
| 34 | М***1 | Шайба | |
| 35 | М***4 | Водило | |
| 36 | М***0 | Водило | |
| 37 | М***1 | Втулка | |
| 38 | М***8 | Шестерня солнечная | |
| 39 | М***1 | Болт | |
| 40 | М***2 | Муфта соединительная | |
| 41 | 2***6 | Кольцо | |
| 42 | С***6 | Кольцо | |
| 43 | М***1 | Колесо зубчатое | |
| 44 | М***3 | Гайка | |
| 45 | 3***9 | Шплинт | |
| 46 | М***0 | Колесо зубчатое | |
| 47 | М***3 | Гайка | |
| 48 | М***5 | Ось колеса | |
| 49 | М***0 | Ось колеса | |
| 50 | М***1 | Болт специальный | |
| 51 | М***1 | Шайба | |
| 52 | С***6 | Кольцо | |
| 53 | М***3 | Кожух | |
| 54 | I***8 | Манжета | |
| 55 | М***9 | Втулка | |
| 56 | 7***9 | Подшипник | |
| 57 | М***0 | Болт | |
| 58 | 2***0 | Шайба | |
| 59 | М***1 | Крышка корпуса | |
| 60 | М***3 | Шестерня эпициклицеская |
