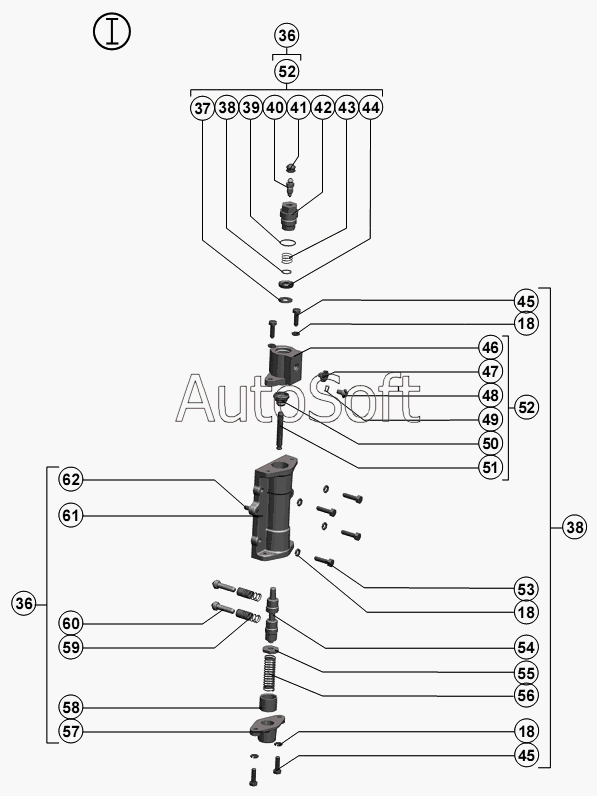

Каталог запасных частей к технике: РСМ-10Б "Дон-1500Б" (2006). Механизм переключения коробки диапазонов
36
36
18
18
18
37
38
38
39
40
41
42
43
44
45
45
46
47
48
49
50
51
52
52
53
54
55
56
57
58
59
60
61
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 18 | 8***0 | Шайба | |
| 36 | 2***0 | Механизм переключения | |
| 37 | 3***9 | Шайба защитная | |
| 38 | 3***8 | Шайба | |
| 39 | 3***8 | Кольцо 43-2 | |
| 40 | 5***А | Клапан | |
| 41 | 7***Б | Колпак | |
| 42 | 3***5 | Штуцер | |
| 43 | Г***2 | Пружина | |
| 44 | Г***4 | Манжета уплотнительная | |
| 45 | М***0 | Болт | |
| 46 | 3***6 | Корпус | |
| 47 | 3***6 | Заглушка | |
| 48 | В***0 | Винт | |
| 49 | 4***0 | Шайба | |
| 50 | 3***4 | Чехол защитный гидроцилиндра | |
| 51 | 3***3 | Шток гидроцилиндра блокировки | |
| 52 | 3***6 | Гидроцилиндр | |
| 53 | М***0 | Болт | |
| 54 | 2***1 | Шток блокировки | |
| 55 | 2***4 | Шайба штока блокировки | |
| 56 | 3***1 | Пружина | |
| 57 | 3***А | Крышка корпуса блокировки | |
| 58 | 2***2 | Втулка ограничительная | |
| 59 | 2***2 | Пружина фиксатора | |
| 60 | 3***3 | Фиксатор штока диапазонов | |
| 61 | 2***3 | Корпус блокировки | |
| 62 | 2***8 | Штифт цилиндрический |
