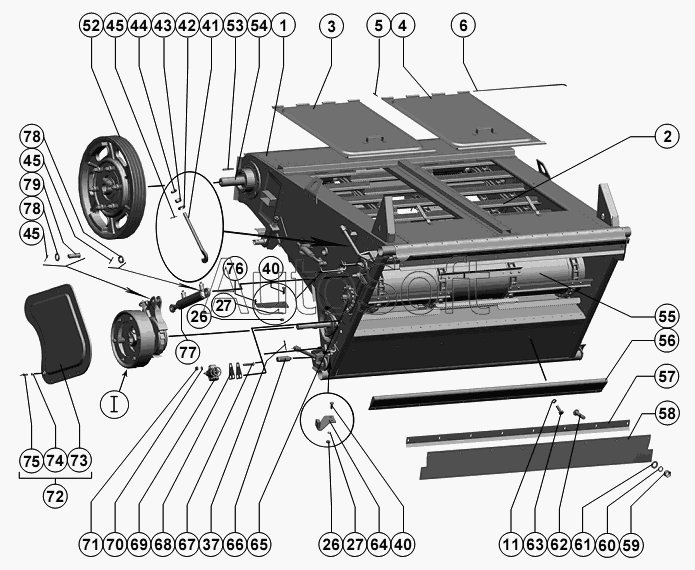

Каталог запасных частей к технике: РСМ-10Б "Дон-1500Б" (2006). Камера наклонная
59
58
57
56
55
54
53
52
60
45
45
45
44
43
42
41
70
79
78
78
77
76
75
74
73
72
71
40
40
69
68
67
66
65
64
63
62
61
11
6
5
4
3
2
37
1
27
27
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***В | Корпус наклонной камеры | |
| 2 | 3***В | Транспортер цепной | |
| 3 | 3***Б | Крышка правая | |
| 4 | 3***Б | Крышка левая | |
| 5 | 2***9 | Шплинт | |
| 6 | 3***2 | Шомпол | |
| 7 | 3***А | Крючок | |
| 8 | 3***9 | Шплинт | |
| 9 | 2***9 | Шплинт | |
| 10 | M***1 | Болт | |
| 11 | 8***0 | Шайба | |
| 12 | М***0 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 13 | Р***4 | Цепь | |
| 14 | 3***А | Звездочка z=20 t-25,4 | |
| 15 | 4***9 | Шплинт | |
| 16 | М***0 | Гайка | |
| 17 | С***8 | Шайба | |
| 18 | Ж***2 | Пружина | |
| 19 | 3***8 | Болт | |
| 20 | 4***1 | Шайба | |
| 21 | 2***9 | Шплинт | |
| 22 | 3***А | Втулка | |
| 23 | 3***5 | Ролик | |
| 24 | 3***5 | Труба | |
| 25 | 3***А | Щиток левый | |
| 26 | М***0 | Гайка | |
| 27 | 1***0 | Шайба | |
| 28 | C***8 | Шайба | |
| 29 | 3***А | Успокоитель | |
| 30 | М***0 | Болт | |
| 31 | 3***Б | Звездочка натяжная | |
| 32 | 3***Б | Блок звездочек z=28 z=25 t=25,4 | |
| 33 | 1***0 | Подшипник 1680208 ЕК10Т2С17 ТУ 37.006.084-90 | |
| 34 | Н***6 | Корпус подшипника | |
| 35 | Н***0 | Опора подшипника | |
| 36 | 3***1 | Палец | |
| 37 | 6***9 | Шплинт | |
| 38 | М***0 | Болт | |
| 39 | 3***7 | Кронштейн | |
| 40 | М***0 | Болт | |
| 41 | 3***6 | Крюк | |
| 42 | 3***6 | Шайба сферическая | |
| 43 | М***0 | Гайка | |
| 44 | М***0 | Гайка | |
| 45 | 4***9 | Шплинт | |
| 46 | 3***Б | Упор гидроцилиндра | |
| 47 | 3***1 | Лапка | |
| 48 | 3***А | Ремень | |
| 49 | 3***1 | Накладка | |
| 50 | 3***А | Успокоитель | |
| 51 | 3***А | Скоба | |
| 52 | Р***0 | Шкив | |
| 53 | 1***8 | Шпонка | |
| 54 | 3***Г | Вал верхний | |
| 55 | 3***Б | Вал транспортёра нижний | |
| 56 | 3***0 | Уплотнитель | |
| 57 | 3***А | Планка | |
| 58 | 3***1 | Ремень | |
| 59 | М***0 | Гайка | |
| 60 | 6***0 | Шайба | |
| 61 | С***8 | Шайба | |
| 62 | M***1 | Болт | |
| 63 | М***0 | Болт | |
| 64 | 3***А | Кронштейн | |
| 65 | 3***Б | Звездочка натяжная | |
| 66 | 3***А | Палец | |
| 67 | M***1 | Болт | |
| 68 | 3***6 | Прокладка | |
| 69 | 3***Б | Фиксатор реверса | |
| 70 | 1***0 | Шайба | |
| 71 | М***3 | Гайка | |
| 72 | 3***Б | Щиток правый | |
| 73 | 3***В | Щиток правый | |
| 74 | 4***1 | Втулка | |
| 75 | 4***2 | Винт | |
| 76 | 3***9 | Кронштейн | |
| 77 | Р***0 | Гидроцилиндр | |
| 78 | С***8 | Шайба | |
| 79 | 6***0 | Ось |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
