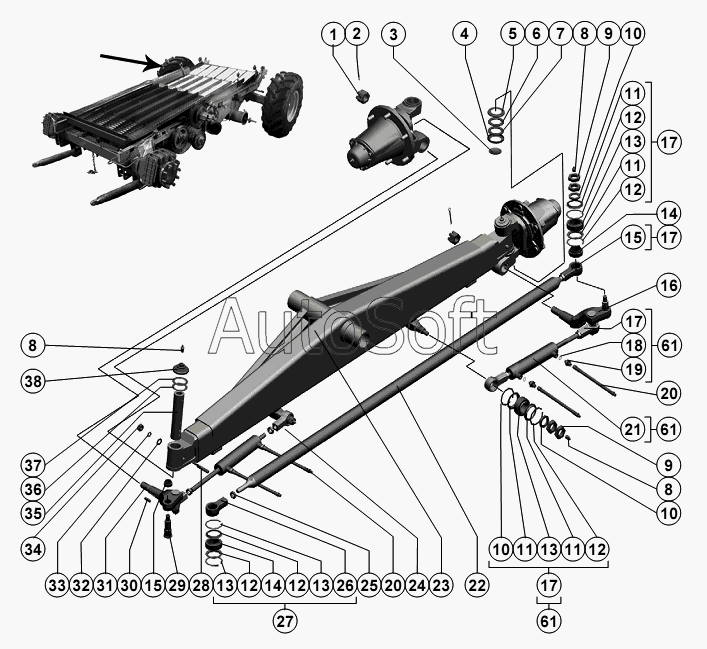

Каталог запасных частей к технике: РСМ-10Б "Дон-1500Б" (2006). Мост управляемых колес
32
33
34
35
36
37
38
31
61
61
61
16
2
3
4
5
6
7
8
8
8
9
9
10
10
10
11
11
11
11
12
12
12
12
12
13
13
13
13
14
14
15
15
1
17
17
17
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***3 | Гайка | |
| 2 | 6***9 | Шплинт | |
| 3 | Р***1 | Заглушка | |
| 4 | Р***А | Колпак | |
| 5 | Р***8 | Обойма подшипника | |
| 6 | Р***5 | Шайба опорная | |
| 7 | Р***3 | Шайба подшипника | |
| 8 | 1***4 | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 | |
| 9 | М***0 | Гайка | |
| 10 | C***8 | Шайба | |
| 11 | P***А | Кольцо | |
| 12 | 1***8 | Кольцо | |
| 13 | Ш***0 | Подшипник | |
| 14 | Р***А | Втулка | |
| 15 | P***А | Корпус шарнира | |
| 16 | Р***А | Рычаг | |
| 17 | Р***А | Шарнир гидроцилиндра поворота и поперечной тяги | |
| 18 | 0***6 | Кольцо | |
| 19 | Р***В | Штуцер ввертной | |
| 20 | 8***1 | Рукав высокого давления армированный | |
| 21 | Г***6 | Гидроцилиндр ГЦ 50.200.16.000А-01 ТУ 23.1.406-86 | |
| 22 | Р***А | Труба | |
| 23 | Р***А | Балка моста | |
| 24 | М***0 | Гайка | |
| 25 | М***0 | Гайка | |
| 26 | P***1 | Корпус шарнира | |
| 27 | Р***1 | Шарнир поперечной тяги | |
| 28 | Р***А | Клин шкворня | |
| 29 | Р***А | Ось | |
| 30 | 1***8 | Шпонка | |
| 31 | Р***1 | Рычаг | |
| 32 | С***8 | Шайба | |
| 33 | 1***0 | Шайба | |
| 34 | М***0 | Гайка | |
| 35 | Р***A | Шкворень | |
| 36 | Р***А | Шайба | |
| 37 | Р***А | Шайба | |
| 38 | Р***А | Крышка | |
| 39 | М***0 | Болт | |
| 40 | 8***0 | Шайба | |
| 41 | Р***А | Колпак ступицы | |
| 42 | Р***1 | Прокладка | |
| 43 | Р***4 | Гайка | |
| 44 | Р***7 | Шайба | |
| 45 | Р***Б | Втулка | |
| 46 | 5***0 | Гайка | |
| 47 | Р***В | Ступица | |
| 48 | Р***6 | Болт колеса | |
| 49 | 7***7 | Подшипник | |
| 50 | Р***6 | Обойма | |
| 51 | 1***1 | Манжета | |
| 52 | Р***А | Втулка | |
| 53 | Р***5 | Кулак поворотный | |
| 54 | Р***1 | Кулак поворотный | |
| 55 | Р***А | Кольцо сальника | |
| 56 | Р***5 | Кольцо упорное | |
| 57 | 7***7 | Подшипник | |
| 58 | Р***0 | Сальник с обоймой и манжетой (1,2-75х100-1) ступицы колеса | |
| 59 | Р***А | Кулак поворотный | |
| 60 | Р***1 | Кулак поворотный | |
| 61 | Р***0 | Гидроцилиндр |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
