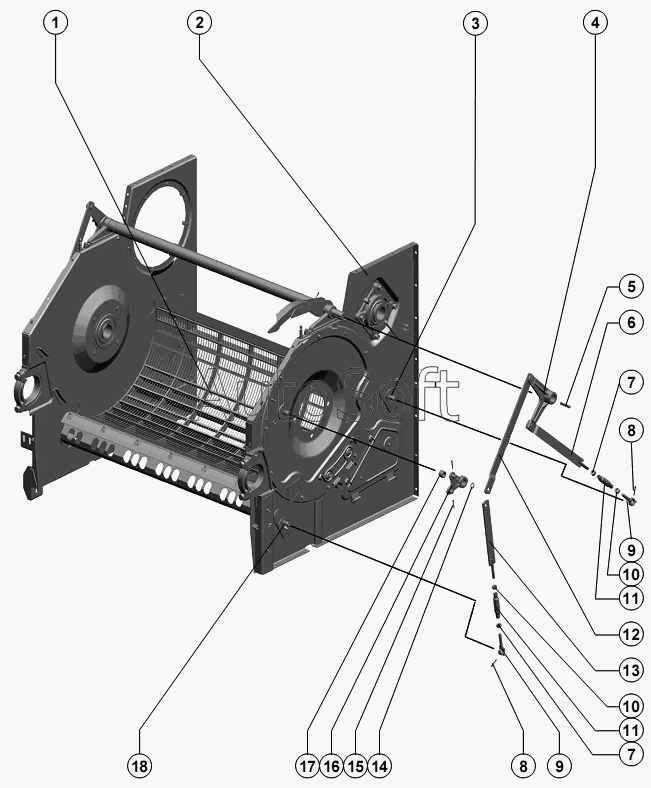

Каталог запасных частей к технике: РСМ-10Б "Дон-1500Б" (2006). Механизм подъема подбарабанья
1
2
3
4
5
6
7
7
8
8
9
9
10
10
11
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***А | Подбарабанье | |
| 2 | Р***0 | Панель левая | |
| 3 | Р***1 | Фиксатор | |
| 4 | Р***0 | Рычаг | |
| 5 | Р***3 | Шпонка | |
| 6 | Р***0 | Тяга | |
| 7 | М***0 | Гайка | |
| 8 | 5***9 | Шплинт | |
| 9 | Р***3 | Тяга | |
| 10 | М***0 | Гайка | |
| 11 | Р***1 | Гайка стяжная | |
| 12 | Р***А | Тяга | |
| 13 | Р***А | Тяга | |
| 14 | С***6 | Кольцо | |
| 15 | 4***9 | Шплинт | |
| 16 | Р***0 | Рычаг | |
| 17 | Р***3 | Втулка | |
| 18 | Р***0 | Фиксатор | |
| 19 | Р***А | Панель | |
| 20 | Р***1 | Рычаг |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
