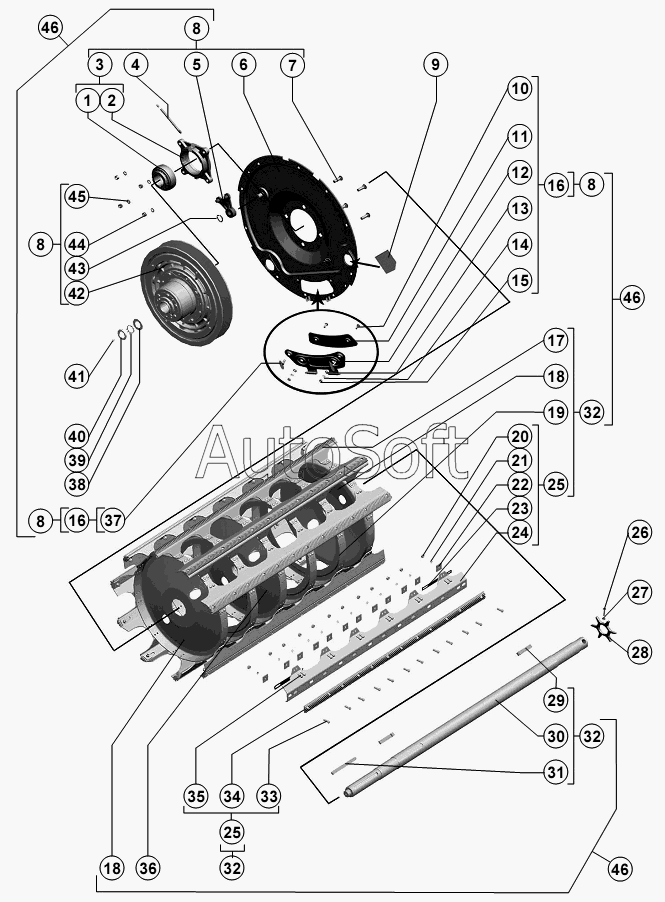

Каталог запасных частей к технике: РСМ-10Б "Дон-1500Б" (2006). Барабан молотильный
36
25
25
26
27
28
29
30
31
32
32
32
33
34
35
24
37
38
39
40
41
42
43
44
45
46
46
46
13
2
3
4
5
6
7
8
8
8
8
9
10
11
12
1
14
15
16
16
17
18
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***0 | Подшипник | |
| 2 | Н***6 | Корпус подшипника | |
| 3 | Н***0 | Подшипник в сборе или опора или РСМ-10.01.15.330 | |
| 4 | 4***7 | Трубка | |
| 5 | Р***0 | Рычаг | |
| 6 | Р***0 | Фланец | |
| 7 | М***1 | Болт | |
| 8 | Р***А | Фланец | |
| 9 | Р***7 | Заслонка | |
| 10 | М***1 | Болт | |
| 11 | Р***9 | Накладка | |
| 12 | Р***0 | Крышка | |
| 13 | C***8 | Шайба | |
| 14 | 8***0 | Шайба | |
| 15 | М***0 | Гайка | |
| 16 | Р***0 | Крышка | |
| 17 | Р***А | Бич правый | |
| 18 | Р***А | Диск крайний | |
| 19 | Р***Б | Диск | |
| 20 | М***0 | Гайка | |
| 21 | 1***0 | Шайба | |
| 22 | Р***1 | Шайба | |
| 23 | Р***4 | Пластина балансировочная (по потребности) | |
| 24 | Р***5 | Подбичник | |
| 25 | Р***А | Бич левый | |
| 26 | М***1 | Винт | |
| 27 | М***0 | Гайка | |
| 28 | Р***2 | Звездочка | |
| 29 | Р***1 | Шпонка специальная или РСМ-10.01.18.604 | |
| 30 | Р***В | Вал барабана | |
| 31 | 1***8 | Шпонка | |
| 32 | Р***0 | Остов барабана | |
| 33 | 5***1 | Болт специальный | |
| 34 | Р***7 | Бич правый | |
| 35 | 1***0 | Заклёпка | |
| 36 | 1***А | Диск средний | |
| 37 | 4***2 | Винт | |
| 38 | С***8 | Шайба | |
| 39 | Н***9 | Шайба | |
| 40 | М***8 | Гайка | |
| 41 | 1***4 | Маслёнка | |
| 42 | Р***Б | Вариатор барабана | |
| 43 | С***6 | Кольцо | |
| 44 | М***0 | Гайка | |
| 45 | 1***0 | Шайба | |
| 46 | Р***0 | Барабан молотильный |
