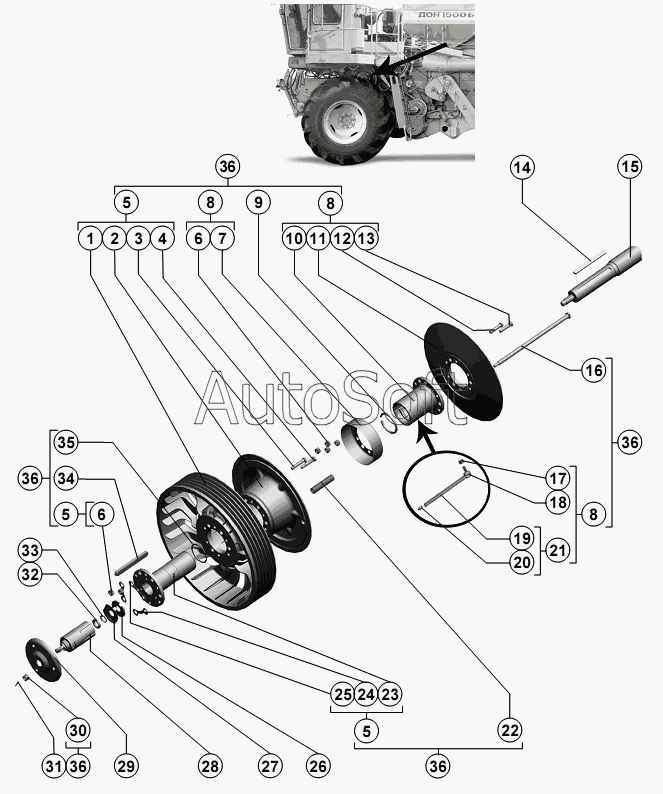

Каталог запасных частей к технике: РСМ-10Б "Дон-1500Б" (2006). Шкив вариатора ведущий
1
2
3
4
5
5
5
6
6
7
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
36
36
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***8 | Шкив | |
| 2 | Р***Г | Диск | |
| 3 | М***0 | Болт | |
| 4 | Р***1 | Болт специальный | |
| 5 | Р***Б | Блок приводной | |
| 6 | М***0 | Гайка | |
| 7 | Р***6 | Кожух | |
| 8 | Р***Б | Диск подвижный | |
| 9 | Р***1 | Кольцо | |
| 10 | Р***0 | Ступица | |
| 11 | Р***Д | Диск | |
| 12 | М***0 | Болт | |
| 13 | Р***8 | Болт специальный | |
| 14 | 1***8 | Шпонка | |
| 15 | Р***8 | Вал | |
| 16 | Р***9 | Болт | |
| 17 | М***0 | Гайка | |
| 18 | Р***3 | Переходник | |
| 19 | 4***3 | Трубка | |
| 20 | 1***4 | Маслёнка | |
| 21 | Р***0 | Трубка | |
| 22 | Р***5 | Пружина | |
| 23 | Р***А | Ступица или РСМ-10.01.15.440А | |
| 24 | Р***Б | Шайба стопорная | |
| 25 | Р***1 | Шайба стопорная | |
| 26 | Р***1 | Шайба | |
| 27 | Р***А | Шайба | |
| 28 | Р***6 | Гидроцилиндр РСМ-10.09.01.010А-03 ТУ 23.1.152-86 | |
| 29 | Р***0 | Конус | |
| 30 | М***3 | Гайка | |
| 31 | 4***9 | Шплинт | |
| 32 | М***8 | Гайка | |
| 33 | Н***9 | Шайба | |
| 34 | Р***7 | Шпонка | |
| 35 | С***6 | Кольцо | |
| 36 | Р***Б | Шкив вариатора ведущий |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
