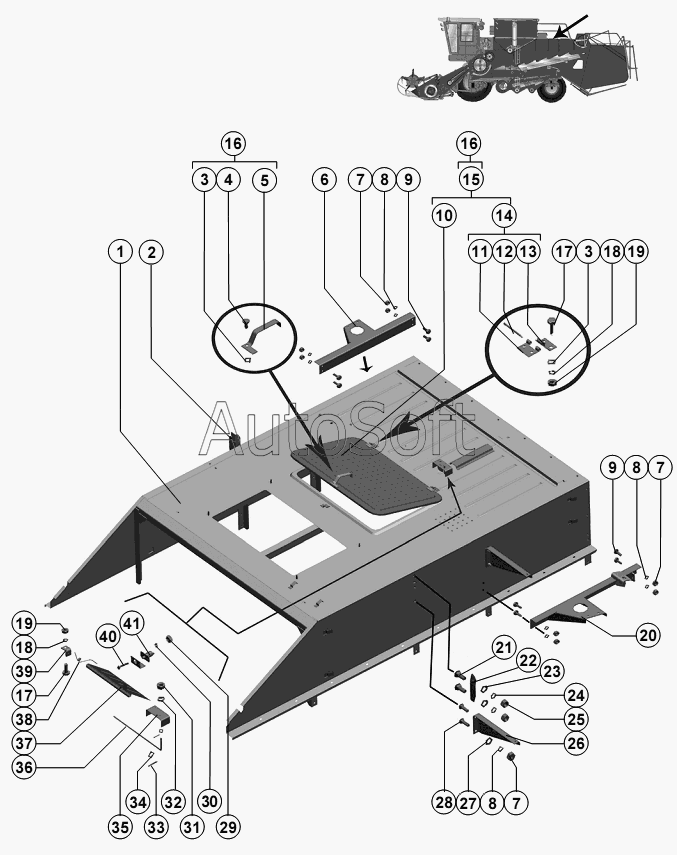

Каталог запасных частей к технике: РСМ-10Б "Дон-1500Б" (2006). Крыша
33
23
24
25
26
27
28
29
30
31
32
22
34
35
36
37
38
39
40
41
12
2
3
3
4
5
6
7
7
7
8
8
8
9
9
10
11
1
13
14
15
16
16
17
17
18
18
19
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***Б | Крыша | |
| 2 | Р***1 | Кронштейн | |
| 3 | С***8 | Шайба | |
| 4 | 6***6 | Ось | |
| 5 | Р***4 | Ручка | |
| 6 | Р***0 | Подкос | |
| 7 | М***0 | Гайка | |
| 8 | 1***0 | Шайба | |
| 9 | М***0 | Болт | |
| 10 | Р***А | Крышка | |
| 11 | 4***6 | Обойма петли наружная | |
| 12 | 4***9 | Шплинт | |
| 13 | Р***6 | Обойма петли внутренняя | |
| 14 | Р***0 | Петля | |
| 15 | Р***А | Крышка | |
| 16 | Р***0 | Крышка | |
| 17 | М***0 | Болт | |
| 18 | 6***0 | Шайба | |
| 19 | М***0 | Гайка | |
| 20 | Р***0 | Балка (для комбайнов с копнителем) | |
| 21 | M***1 | Болт | |
| 22 | Р***А | Кронштейн | |
| 23 | С***8 | Шайба | |
| 24 | 1***0 | Шайба | |
| 25 | М***0 | Гайка | |
| 26 | Р***6 | Кронштейн | |
| 27 | С***8 | Шайба | |
| 28 | M***1 | Болт | |
| 29 | М***0 | Гайка | |
| 30 | 4***0 | Шайба | |
| 31 | М***0 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 32 | 8***0 | Шайба | |
| 33 | 2***9 | Шплинт | |
| 34 | С***8 | Шайба | |
| 35 | Р***4 | Скоба | |
| 36 | 6***А | Ось | |
| 37 | 3***1 | Клапан | |
| 38 | 6***3 | Пружина | |
| 39 | 5***А | Угольник | |
| 40 | В***0 | Винт | |
| 41 | В***4 | Переключатель | |
| 42 | Р***0 | Кронштейн (для комбайнов с измельчителем) |
