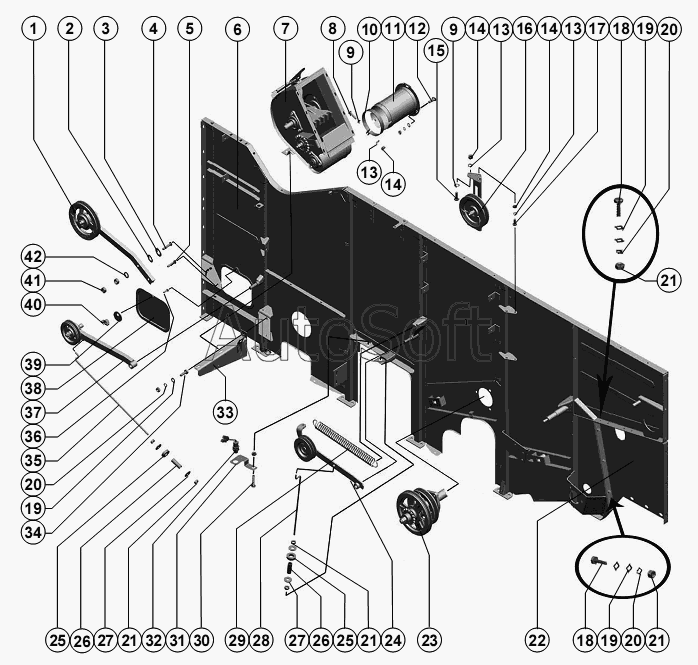

Каталог запасных частей к технике: РСМ-10Б "Дон-1500Б" (2006). Панель левая каркаса молотилки
1
2
3
4
5
6
7
8
9
9
10
11
12
13
13
13
14
14
14
15
16
17
18
18
19
19
19
20
20
20
21
21
21
21
22
23
24
25
25
26
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***В | Ролик натяжной | |
| 2 | С***8 | Шайба | |
| 3 | С***8 | Шайба | |
| 4 | M***1 | Болт | |
| 5 | М***0 | Болт | |
| 6 | Р***Б | Панель | |
| 7 | Р***Г | Устройство домолачивающее | |
| 8 | М***0 | Болт | |
| 9 | С***8 | Шайба | |
| 10 | Р***А | Хомут | |
| 11 | Р***А | Кожух | |
| 12 | M***1 | Болт | |
| 13 | 8***0 | Шайба | |
| 14 | М***0 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 15 | М***0 | Болт | |
| 16 | Р***А | Шкив натяжной | |
| 17 | М***0 | Болт | |
| 18 | М***0 | Болт | |
| 19 | С***8 | Шайба | |
| 20 | 1***0 | Шайба | |
| 21 | М***0 | Гайка | |
| 22 | Р***А | Боковина | |
| 23 | Р***В | Задний контрпривод | |
| 24 | Р***А | Ролик натяжной | |
| 25 | Р***5 | Кольцо (для комбайнов с измельчителем) | |
| 26 | Р***А | Втулка | |
| 27 | C***8 | Шайба | |
| 28 | Р***3 | Тяга | |
| 29 | Р***6 | Пружина | |
| 30 | М***0 | Болт | |
| 31 | Р***3 | Кронштейн | |
| 32 | Р***А | Кронштейн | |
| 33 | П***У | Преобразователь первичный Пр П-1М 17МО.082.021ТУ | |
| 34 | М***0 | Болт | |
| 35 | Р***3 | Тяга | |
| 36 | M***1 | Болт | |
| 37 | Р***Б | Рычаг | |
| 38 | 3***0 | Крышка верхнего люка | |
| 39 | Р***6 | Шайба эксцентрическая | |
| 40 | 5***7 | Гайка специальная | |
| 41 | М***0 | Гайка | |
| 42 | С***8 | Шайба | |
| 43 | М***0 | Гайка | |
| 44 | С***8 | Шайба | |
| 45 | Р***Б | Втулка или РСМ-10.01.00.003-03 | |
| 46 | 5***1 | Звездочка z=17 t=19,05 | |
| 47 | Р***9 | Втулка | |
| 48 | Р***2 | Гайка | |
| 49 | Р***А | Втулка | |
| 50 | Р***А | Тяга | |
| 51 | Р***Б | Звездочка в сборе | |
| 52 | Р***А | Кронштейн | |
| 53 | Р***Б | Устройство натяжное (для комбайнов с копнителем) | |
| 54 | 3***9 | Шплинт | |
| 55 | Р***0 | Тяга (для комбайнов с копнителем) | |
| 56 | Р***5 | Пружина (для комбайнов с копнителем) | |
| 57 | С***8 | Шайба | |
| 58 | 5***9 | Шплинт | |
| 59 | Р***Б | Ролик натяжной (для комбайнов с копнителем) | |
| 60 | Р***А | Вал коленчатый | |
| 61 | Н***3 | Корпус подшипника или РСМ-10.27.01.101 | |
| 62 | 1***0 | Опора трубы пальчикового механизма шнека и битера проставки РСМ-10.27.01.340 | |
| 63 | Н***0 | Опора (для комбайнов с копнителем) | |
| 64 | М***1 | Болт | |
| 65 | 2***0 | Болт | |
| 66 | С***8 | Шайба | |
| 67 | 1***0 | Шайба | |
| 68 | 3***9 | Шплинт | |
| 69 | Р***0 | Звёздочка | |
| 70 | 8***8 | Шпонка | |
| 71 | Р***0 | Контрпривод (для комбайнов с копнителем) или РСМ-10Б.01.30.070 | |
| 72 | Р***4 | Втулка (для комбайнов с копнителем) | |
| 73 | C***8 | Шайба | |
| 74 | М***0 | Гайка | |
| 75 | М***1 | Болт |
