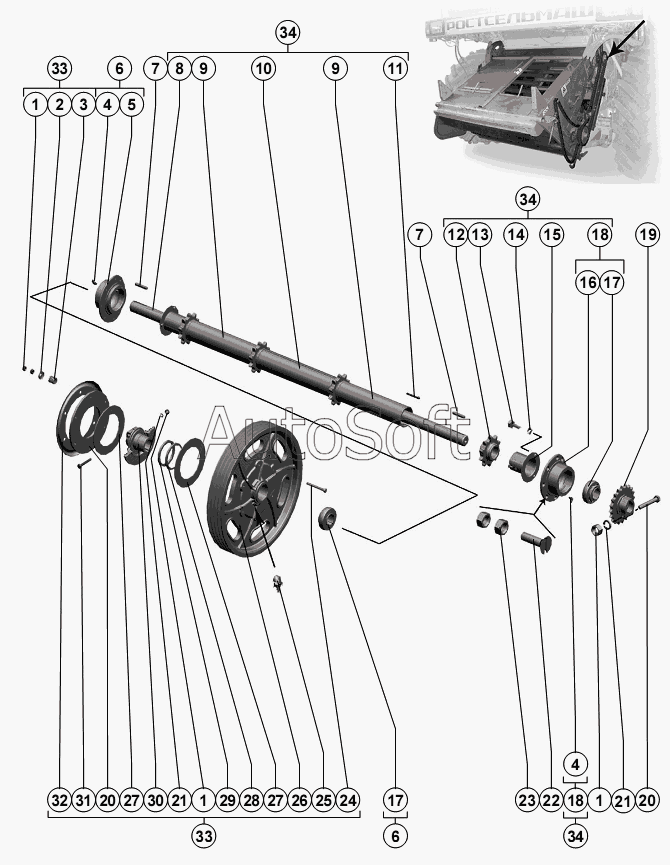

Каталог запасных частей к технике: РСМ-10Б "Дон-1500Б" (2006). Вал верхний наклонной камеры
27
27
19
20
20
21
21
22
23
24
25
26
18
18
28
29
30
31
32
33
33
34
34
34
10
2
3
4
4
5
6
6
7
7
8
9
9
1
1
1
11
12
13
14
15
16
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***0 | Гайка | |
| 2 | 3***2 | Шайба | |
| 3 | Ж***2 | Пружина | |
| 4 | 2***4 | Маслёнка | |
| 5 | Р***1 | Фланец | |
| 6 | Р***1 | Опора | |
| 7 | 1***8 | Шпонка | |
| 8 | 1***В | Вал | |
| 9 | 3***4 | Кожух в сборе | |
| 10 | 3***5 | Кожух в сборе | |
| 11 | 6***1 | Шпонка или 61141-01 -02-03 -04 -05 -06 | |
| 12 | Р***А | Звёздочка | |
| 13 | М***0 | Болт | |
| 14 | 8***0 | Шайба | |
| 15 | 3***1 | Кожух | |
| 16 | Р***3 | Фланец | |
| 17 | 6***0 | Подшипник | |
| 18 | Р***0 | Опора | |
| 19 | 3***А | Звездочка z=20 t-25,4 | |
| 20 | М***0 | Болт | |
| 21 | 8***0 | Шайба | |
| 22 | В***0 | Винт | |
| 23 | М***0 | Гайка | |
| 24 | М***0 | Болт | |
| 25 | 1***4 | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 | |
| 26 | Р***1 | Шкив | |
| 27 | 5***9 | Накладка фрикционная | |
| 28 | 3***8 | Обойма | |
| 29 | С***1 | Кольцо | |
| 30 | 3***А | Ступица трения | |
| 31 | 3***9 | Диск нажимной | |
| 32 | 3***А | Щиток | |
| 33 | Р***0 | Шкив | |
| 34 | 3***Г | Вал верхний |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
