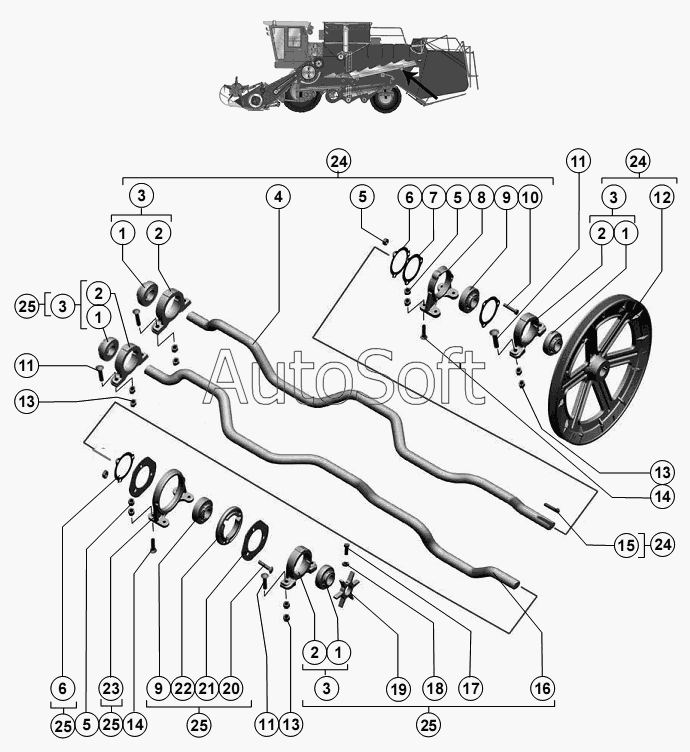

Каталог запасных частей к технике: РСМ-10Б "Дон-1500Б" (2006). Коленчатые валы соломотряса
13
13
13
25
25
25
25
25
24
24
24
23
22
21
20
19
18
17
16
15
14
14
1
1
1
1
12
11
11
11
10
9
9
8
7
6
6
5
5
5
4
3
3
3
3
2
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Подшипник | |
| 2 | Н***6 | Корпус подшипника ОСТ 23.2.438-92 | |
| 3 | Н***0 | Опора | |
| 4 | Р***А | Вал ведущий | |
| 5 | М***0 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 6 | 5***7 | Шайба стопорная | |
| 7 | 5***5 | Фланец | |
| 8 | 5***1 | Корпус подшипника | |
| 9 | 3***7 | Подшипник нестандартный | |
| 10 | М***0 | Болт | |
| 11 | М***0 | Болт | |
| 12 | Р***0 | Шкив | |
| 13 | М***0 | Гайка | |
| 14 | M***1 | Болт | |
| 15 | 5***0 | Шпонка специальная | |
| 16 | Р***А | Вал ведомый | |
| 17 | М***1 | Винт | |
| 18 | М***0 | Гайка | |
| 19 | Р***А | Звёздочка | |
| 20 | M***1 | Болт | |
| 21 | Р***7 | Фланец | |
| 22 | 5***8 | Амортизатор | |
| 23 | 5***А | Корпус подшипника | |
| 24 | Р***А | Вал коленчатый ведущий | |
| 25 | Р***А | Вал коленчатый ведомый |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
