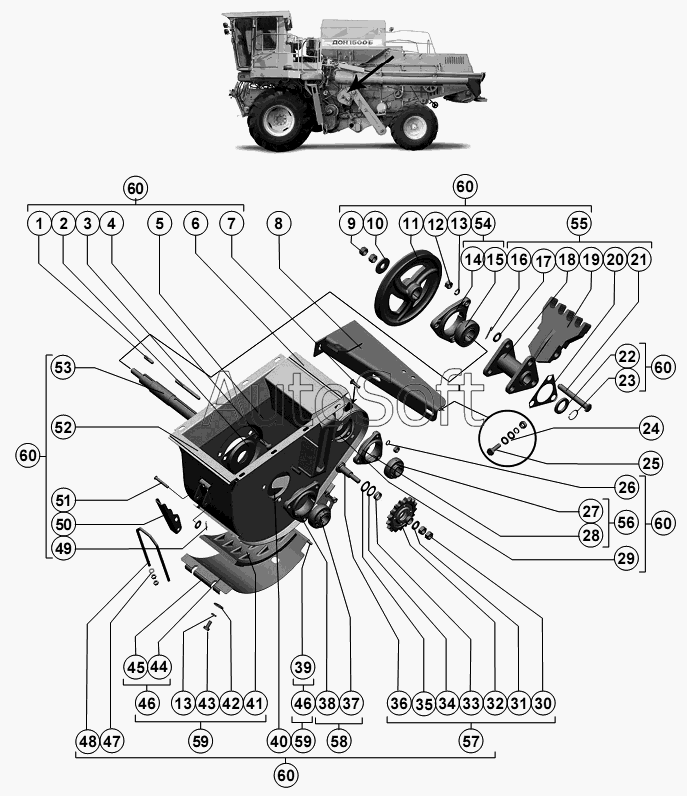

Каталог запасных частей к технике: РСМ-10Б "Дон-1500Б" (2006). Устройство домолачивающее
46
46
32
33
34
35
36
37
38
39
40
41
42
43
44
45
31
47
48
49
50
51
52
53
54
55
56
57
58
59
59
60
60
60
60
60
60
16
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
1
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***8 | Шпонка | |
| 2 | 8***8 | Шпонка | |
| 3 | Н***5 | Крышка подшипника | |
| 4 | M***1 | Болт | |
| 5 | Р***В | Корпус | |
| 6 | Р***2 | Прокладка | |
| 7 | M***1 | Болт | |
| 8 | Р***А | Кронштейн | |
| 9 | М***0 | Гайка | |
| 10 | С***8 | Шайба | |
| 11 | Р***1 | Шкив | |
| 12 | М***0 | Гайка | |
| 13 | 1***0 | Шайба | |
| 14 | Н***5 | Корпус подшипника | |
| 15 | 1***0 | Подшипник | |
| 16 | 4***9 | Шплинт | |
| 17 | С***8 | Шайба | |
| 18 | Р***0 | Крестовина | |
| 19 | Р***1 | Лопасть или РСМ-10.01.39.203Г | |
| 20 | Р***3 | Шайба стопорная | |
| 21 | Р***2 | Ось | |
| 22 | С***8 | Шайба | |
| 23 | С***6 | Кольцо | |
| 24 | С***8 | Шайба | |
| 25 | М***0 | Болт | |
| 26 | 8***0 | Шайба | |
| 27 | 1***0 | Опора трубы пальчикового механизма шнека и битера проставки РСМ-10.27.01.340 | |
| 28 | Н***3 | Корпус подшипника или РСМ-10.27.01.101 | |
| 29 | Н***3 | Крышка подшипника | |
| 30 | М***0 | Гайка | |
| 31 | С***8 | Шайба | |
| 32 | 5***1 | Звездочка z=17 t=19,05 | |
| 33 | 8***0 | Втулка или 54-00781 | |
| 34 | C***8 | Шайба | |
| 35 | C***8 | Шайба | |
| 36 | 4***А | Ось | |
| 37 | 1***0 | Подшипник | |
| 38 | Н***4 | Корпус подшипника | |
| 39 | Р***6 | Ось | |
| 40 | Р***6 | Крышка подшипника | |
| 41 | Р***Б | Дека | |
| 42 | С***8 | Шайба | |
| 43 | М***0 | Болт | |
| 44 | Р***Б | Обечайка | |
| 45 | Р***1 | Упор | |
| 46 | Р***0 | Обечайка | |
| 47 | С***8 | Шайба | |
| 48 | Р***А | Вилка | |
| 49 | 2***9 | Шплинт | |
| 50 | Р***А | Рукоятка | |
| 51 | 6***0 | Ось | |
| 52 | Р***1 | Прокладка | |
| 53 | Р***В | Вал | |
| 54 | Н***0 | Опора подшипника | |
| 55 | Р***А | Ротор домолачивающего устройства | |
| 56 | Н***0 | Опора | |
| 57 | 5***2 | Звездочка натяжная | |
| 58 | Н***0 | Опора (для комбайнов с копнителем) | |
| 59 | Р***0 | Дека | |
| 60 | Р***0 | Устройство домолачивающее |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
