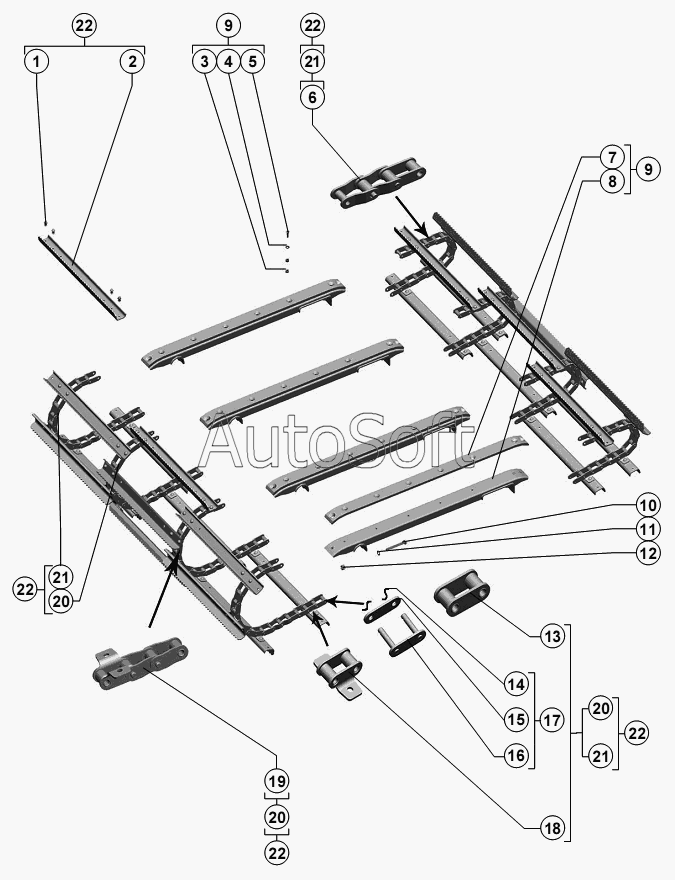

Каталог запасных частей к технике: РСМ-10Б "Дон-1500Б" (2006). Транспортер наклонной камеры
12
22
22
22
22
22
21
21
21
20
20
20
19
18
17
16
15
14
13
1
11
10
9
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***6 | Заклёпка | |
| 2 | 3***2 | Гребенка | |
| 3 | М***0 | Гайка | |
| 4 | С***8 | Шайба | |
| 5 | В***0 | Винт | |
| 6 | 0***0 | Блок внутреннего звена с переходными звеньями | |
| 7 | 3***А | Накладка верхняя | |
| 8 | 3***В | Направляющая | |
| 9 | 3***Б | Направляющая | |
| 10 | М***0 | Болт | |
| 11 | С***8 | Шайба | |
| 12 | М***0 | Гайка | |
| 13 | 0***0 | Звено внутреннее | |
| 14 | 0***1 | Стопор | |
| 15 | 0***1 | Пластина соединительная | |
| 16 | 0***1 | Вилка соединительного звена | |
| 17 | 0***2 | Звено С-ТРД-38-46 ТУ 23.2.579041-07-91 | |
| 18 | 0***1 | Звено специальное | |
| 19 | 0***0 | Блок спецзвена с переходными звеньями | |
| 20 | 0***1 | Цепь ТРД-38,0-46-1-3-8-2 ТУ 23.2.579041-07-89 | |
| 21 | 0***1 | Цепь ТРД-38,0-46-1-2-8-4 ТУ 23.2.579041-07-89 | |
| 22 | 3***В | Транспортер цепной |
