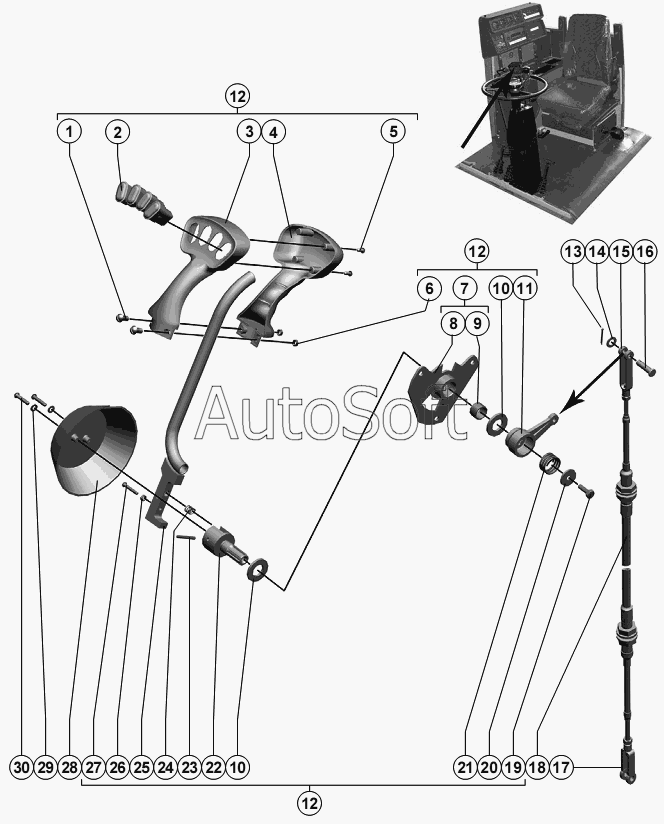

Каталог запасных частей к технике: РСМ-10Б "Дон-1500Б" (2006). Рычаг управления гидросистемой трансмиссии
16
30
29
28
27
26
25
24
23
22
21
20
19
18
17
1
15
14
13
12
12
12
11
10
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | В***0 | Винт | |
| 2 | ***5 | Переключатель | |
| 3 | 1***7 | Рукоятка | |
| 4 | 1***8 | Рукоятка | |
| 5 | 4***0 | Винт | |
| 6 | М***0 | Гайка | |
| 7 | Р***0 | Диск | |
| 8 | Р***0 | Диск | |
| 9 | Р***А | Втулка | |
| 10 | Р***А | Шайба или РСМ-10.04.13.015 | |
| 11 | Р***5 | Рычаг | |
| 12 | Р***0 | Рычаг управления | |
| 13 | 2***9 | Шплинт | |
| 14 | С***8 | Шайба | |
| 15 | 5***1 | Вилка | |
| 16 | 6***0 | Ось | |
| 17 | Р***А | Вилка | |
| 18 | 1***2 | Трос | |
| 19 | М***0 | Болт | |
| 20 | Р***2 | Шайба | |
| 21 | Р***А | Пружина | |
| 22 | Р***Б | Вал | |
| 23 | 5***0 | Штифт | |
| 24 | Р***Б | Пружина | |
| 25 | 1***0 | Рычаг | |
| 26 | М***0 | Гайка | |
| 27 | В***0 | Винт | |
| 28 | Р***1 | Крышка | |
| 29 | С***8 | Шайба | |
| 30 | В***0 | Винт |
